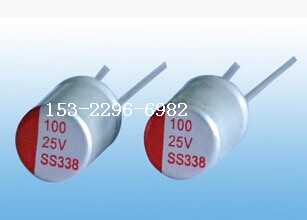

供應固態電容25V100UF/適配器固態電容

固態電容器的耐壓測試方法及注意事項--固態電容廠家經驗總結 電容的耐壓，即電容在一定條件下連續使用所能承受的電壓。如果加在電容上的工作電壓超過額定電壓，電容內部的絕緣介質就有可能被擊穿，造成極片間短路或嚴重漏電。因此，電容的工作電壓不能大于其額定耐壓，以保證電路可靠工作。
    對于固態電容器，漏電流是性能指標中重要的一項。電容的漏電流與電壓的關系密切，漏電流隨工作電壓的增高而增大。當工作電壓接近陽極的賦能電壓時，漏電流會急劇上升。通過測試電解電容的漏電電流，可以推算出它的極限耐壓和額定耐壓，對于電路中電容耐壓的取值，有直接的參考意義。
    根據這個原理，我公司設計并制作了～款電容耐壓測試儀，其線路簡單、成本低廉、制作容易，較好地解決了業余條件下電容耐壓測試的問題。
    變壓器T1和T2型號相同，背靠背對接，提供高低壓兩組電源，并起到隔離作用。低壓的經整流濾波后，由R1、DWl、Q1、Ral～Ral 1組成電流可調的恒流源。高壓的經整流濾波后由Rbl～RblO、DW2分壓，Q2輸出可調的直流電壓。使用時選擇合適的電壓Uc和電流Jc，將被測電容接到Cxa、Cxb兩點上，此時會看到電壓表指針緩慢偏轉，達到一定的位置后靜止，指針?biāo)傅碾妷杭礊樵撾娙菰诼╇婋娏鳛閘c時所承受的耐壓。
波段開關K3、K4（各單擋11位）分別是測試電壓和電流（即漏電流）選擇開關，其測試量程如表1所示。表2為測試電路中的元件清單。


一、測試電路的使用方法
    1.將測試電壓調到比電容額定電壓高一些的擋位。如測試35V的電容?？蓪跷环诺?4V，測試50v的電容，可將擋位放到64M或96V.擋位高一些對測試結果影響不大，只是擋位越高，三極管Q1的功耗相應會大一些。
    2.選擇合適的測試電流。測試電流應根據電容容量來選擇，容量越大測試電流也越大。對于4700μF以上的電容，可選擇大于10mA的測試電流；對于1000～4700μF的電，容，可選擇5mA左右的測試電流：對于10μF以下的電容，可選擇0.2～1mA的測試電流。
    3.紅色鱷魚夾接電容正極，黑色鱷魚夾接電容負極。接好后看到電壓表指針先勻速緩慢偏轉。正常情況下偏轉位置應超過額定電壓，當達到某一值時其指針偏轉變慢，并且越來越慢，最終靜止下來，此時電容的漏電流等于Q1集電極的恒流電流，電壓表所指示的電壓，為此電容在漏電電流為Ic時所承受的耐壓，可粗略認為是該電容的極限耐壓。
    4.測試完畢后將開關K2閉合，待電容放電后取下。


二、測試經驗總結
   1.固態電容容量越大，測試電流（漏電流）也應相應變大。
   2.由于固態電容器只能單向工作，如將固態電容正負端接反測試，在5mA電流下測試其電壓會極低，大約只有4V左右。
   3.同樣的容量和耐壓的電解電容器，其體積較大、分量較重的一般耐壓性能更好些；同樣的容量和耐壓的電解電容器，其相同的測試電流，電壓指針偏轉快的，漏電流較小。
   4.電解電容極限耐壓一般為其額定電壓的115％左右。
   5.當工作電壓高于額定電壓時，電容就較容易擊穿。因此選用固態電容時，應使額定電壓高于實際工作電壓。
   6.使用本電路測試電解電容器，不會造成電容的損壞。
hual


三、測試電路的改進
   1.由于沒有購買到合適的電壓表頭，DC250V以上擋不能指示。如果能夠換成DC320v表頭就比較理想。表頭量程也不宜太大，否則會降低分辨率，用這樣的表頭去測試低耐壓電容時，會造成讀數偏差太大。
   2.為了取得更準確的測試電壓，可將Rbl～Rbl0分壓電阻換成相應穩壓值的穩壓管（加限流電阻）或多圈精密可調電阻。
   3.V1若換成數字式電壓表，電壓讀數將更加直觀、。不過需另外加裝一組DC5v浮動電源。
   4.恒流電阻Ral～Rall，若用一只47∞電阻串聯一只4.7kΩ多圈精密電位器代替后，其恒流值（1.1～12mA）可連續可調。

aluminum electrolytic capacitors
固態電容使用溫度范圍：-55℃ 到 +105℃
固態電容容量偏差：額定容量的±20%，(在 20±2℃, 120Hz±10%下測試)
固態電容損耗角正切(DF)：D.F 必須小于表1中的規格值, (在20±2℃，120Hz±10%下測試)
固態電容漏電流：在被測電容器上串聯一個1 kΩ的保護電阻，然后接于額定電壓，測量漏電流。
在施加額定電壓2min后，測試固態電容30S漏電流不超過表中的規格值。
固態電容等效串聯電阻 (ESR)
固態電容ESR在 20±2℃, 100kHz下不超過表中的規格值。
固態電容測試要點：測試位置應在距離電容器本體1mm處的引線位置。
固態電容測試前應先對測試儀器進行清零，且清零的金屬片應妥善保管。
推薦的固態電容的波峰焊接工藝1，波峰焊
推薦使用下列焊接工藝：
 溫度 時間 次數
預處理?xiàng)l件 ≤120℃ ≤120秒 1次
焊接條件 260+5℃Max 10秒 ≤2次
 2．推薦使用下列焊接工藝：
電壓范圍 預熱溫度 200℃以上的時間 230℃以上的時間 峰值溫度 焊接次數
2．5 to 10v 150to180℃ 120 sec.Max 90 sec.max 50 sec.max 260℃max 僅1次
250℃max ≤2次
16 to 25v 90 sec.max 50 sec.max 250℃max 僅1次
80 sec.max 40 sec.max 240℃max ≤2次
注：（1）所有的溫度是指測試鋁殼溫度；
（2）第二次波峰焊之前，必須讓電容器溫度冷卻到室溫。
固態電容的儲存條件
a) 不要將固態容器儲存在高溫高濕環境中，較好的儲存溫度為5～35℃,濕度為75%以下;
b) 要使固態電容器保持好的可焊性,請不要開啟出廠包裝,并且,儲存期限不要超過1年;
c) 僅僅在安裝前打開包裝,并一次性安裝完全部產品,如果有產品剩余,則請放回包裝袋并封袋口.
d)不要將固態電容器儲存于有害氣體環境.

我們的優勢
作為一個生產廠家，工廠將為廣大客戶提供強大的技術支持和售后服務支持：
1，質量為本，工廠的賴以生存的根本是產品和質量，經過多年的探索和改善，我們?cè)谏a(chǎn)的各個環節嚴格控制和把關，我們出廠的所有產品保證質量可靠，性能穩定。目前已經在客戶和網絡上有較大的度和良好的口碑。
2，交期優勢，工廠良好的生產管理系統保證充足的產品貨源，交期有保證。
3，勢，工廠良好的生產管理系統大大降低了生產成本，產品價格在市場中有優勢
4，廣告支持，工廠每年投入大量資金在各種展會以及網絡平臺上進行產品和品牌的宣傳和推廣，使產品和品牌深入人心。
