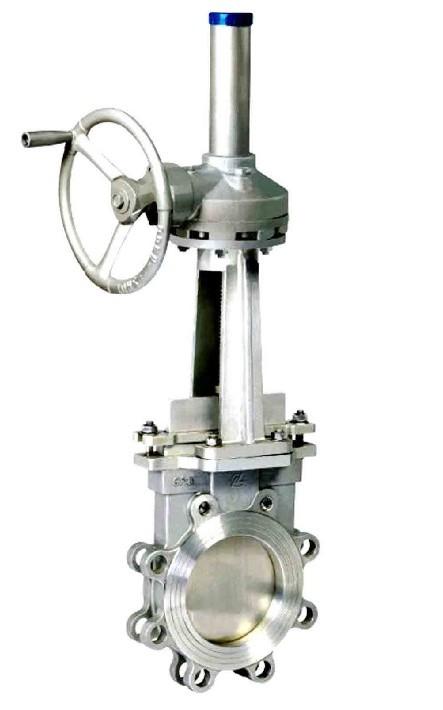

梅花形傘齒輪刀型閘閥

溫州市傘齒輪刀型閘閥廠家

價格： 1250

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 15888215509 郵箱： 939753492@qq.com

傳真： 0577-67962337 地址： 浙江溫州市

在線詢盤聯系廠家：15888215509 15888215509

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（梅花形傘齒輪刀型閘閥）

一：概述
     梅花形傘齒輪刀型閘閥：具有結構簡單緊湊、設計合理、輕型節材、密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-550℃情況下正常工作。

     梅花形傘齒輪刀型閘閥:適用于一般石化，食品業，水泥造紙，環保等各類。產業中各項粉粒體及漿類流體。刀形閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。

二、：產品特點

1、超短結構長度，節省材料，可使管路系統整體重量大大減輕
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕
引起的密封瀉漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活
5、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。

三、主要性能規范

公稱壓力(MPa)	殼體試驗(MPa)	密封試驗(MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤900℃	紙漿、污水、煤漿、灰、渣水混合物

四、主要零部件材質

體、蓋	閘板	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

五、主要外形及連接尺寸

公稱壓力	DN	L	D1	D2	H	Z-M	Do	W(Kg)
1.O MPa	50	48	100	125	285	4-M16	180	8
	65	48	120	145	298	4-M16	180	10
	80	51	135	160	315	4-M16	220	12
	100	51	155	180	365	8-M16	220	14
	125	57	185	210	400	8-M16	230	22
	150	57	210	240	475	8-M20	280	29
	200	70	265	295	540	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	76	368	400	780	12-M20	400	100
	350	76	428	460	885	16-M20	400	119
	400	89	482	515	990	16-M22	400	195
	450	89	532	565	1100	20-M22	530	285
	500	114	585	620	1200	20-M22	530	389
	600	114	685	725	1450	20-M27	600	529
	700	127	800	840	1700	24-M27	600	790
	800	127	898	950	2000	24-M30	680	850
	900	154	998	1050	2300	28-M30	680	900
	1000	165	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300
1.6 MPa	50	48	100	125	285	4-M16	180	8.5
	65	48	120	145	295	4-M16	180	10.7
	80	51	135	160	315	8-M16	220	13
	100	51	155	180	365	8-M16	220	15
	125	57	185	210	400	8-M16	230	235
	150	57	210	240	475	8-M20	280	31
	200	70	265	295	540	12-M20	360	40.7
	250	70	320	355	630	12-M22	360	70
	300	76	375	410	780	12-M22	400	107
	350	76	435	470	885	16-M22	400	129
	400	89	485	525	990	16-M27	400	215
	450	89	545	585	1100	20-M27	530	305
	500	114	608	650	1200	20-M30	530	410
	600	114	718	770	1450	20-M36	600	550
	700	127	788	840	1700	24-M36	600	820
	800	127	898	950	2000	24-M36	680	950
	900	154	998	1050	2300	28-M36	680	1020
	1000	165	1110	1170	2500	28-M42	700	1120
	1200	190	1325	1390	2800	32-M48	800	1480

六、采用標準

項目名稱	采用標準	可選標準
設計制造驗收	JB/T 8691	MSS SP-81
閥http://www.zj.com/products/2011-4-27/http://www.zj.com/products/2011-4-27/http://www.zj.com/products/2011-4-22/http://www.zj.com/products/2011-4-22/http://www.zj.com/products/2011-4-17/http://www.bm2088.com/sale/list-77.html">門結構長度	GB/T 15188.2-1994	TAPPI TIS 405.8
閥門http://www.zj.com/products/2011-4-27/http://www.zj.com/products/2011-4-27/http://www.zj.com/products/2011-4-22/http://www.zj.com/products/2011-4-22/http://www.zj.com/products/2011-4-17/http://www.bm2088.com/sale/list-184.html">http://www.zj.com/products/2011-4-27/http://www.zj.com/products/2011-4-27/http://www.zj.com/products/2011-4-22/http://www.zj.com/products/2011-4-22/http://www.zj.com/products/2011-4-17/http://www.bm2088.com/sale/list-184.html">法蘭連接	JB/T 79-1994	ANSI B16.5
閥門檢驗和試驗	GB/T 13927-1992	JB/T 9092-1999
閥門供貨要求	GB/T 12252	——
閥門標志	GB 12220-1989	IS0 5209：87

七、主要零部件材質

序號	零件名稱	材料	序號	零件名稱	材料
1	閥體	HT250、WCB、304、316、316L	9	http://www.zj.com/products/2011-4-27/http://www.zj.com/products/2011-4-27/http://www.zj.com/products/2011-4-22/http://www.zj.com/products/2011-4-22/http://www.zj.com/products/2011-4-17/http://www.bm2088.com/sale/list-1204.html">鍵	碳鋼
2	閥座	橡膠 /四氟/不銹鋼/硬質合金	10	http://www.zj.com/products/2011-4-27/http://www.zj.com/products/2011-4-27/http://www.zj.com/products/2011-4-22/http://www.zj.com/products/2011-4-22/http://www.zj.com/products/2011-4-17/http://www.bm2088.com/sale/list-1199.html">螺母	不銹鋼
3	閘板	碳鋼 /不銹鋼	11	氣動裝置	組合件
4	六角螺母	碳素鋼	12	填料	PTFE/石墨
5	閥桿	不銹鋼 /碳鋼	13	壓蓋	不銹鋼 /碳鋼/鑄鐵/球墨鑄鐵
6	支架	不銹鋼 /碳鋼/球墨鑄鐵/灰鑄鐵	14	六角螺母	碳素鋼
7	http://www.zj.com/products/2011-4-27/http://www.zj.com/products/2011-4-27/http://www.zj.com/products/2011-4-22/http://www.zj.com/products/2011-4-22/http://www.zj.com/products/2011-4-17/http://www.bm2088.com/sale/list-1109.html">軸承	合金鋼	15	http://www.zj.com/products/2011-4-27/http://www.zj.com/products/2011-4-27/http://www.zj.com/products/2011-4-22/http://www.zj.com/products/2011-4-22/http://www.zj.com/products/2011-4-17/http://www.bm2088.com/sale/list-1196.html">螺栓	碳素鋼
8	閥桿螺母	鋁青銅合金

八、梅花形傘齒輪刀型閘閥的工作性能及安裝：, 　
　具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。其閘板具有剪切功能，可刮除密封面上的粘著物，自動雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。本類閥門在管道中一般應當水平安裝。
九、梅花形傘齒輪刀型閘閥的安裝使用　
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；　
2.各連接部位螺栓,要求均勻擰緊；　
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；　
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；　
7.必須定期保養，不得隨意碰撞及擠壓，以免影響密封
梅花形傘齒輪刀型閘閥維護與維修

可能出現的故障	可能的故障原因	排除故障的方法
密封泄漏	密封圈有雜物	清潔密封面
密封泄漏	密封圈損壞	更換密封圈或研磨密封面
上密封密封泄漏	上密封填料松動	擰緊填料或壓蓋上的螺栓
上密封密封泄漏	上密封填料失效	注油或更換上密封填料
法蘭端面泄漏	連接螺栓未均勻擰緊	均勻擰緊法蘭連接螺栓
法蘭端面泄漏	法蘭墊片失效	更換法蘭墊片
閥門開關卡澀	驅動裝置失去潤滑	給閥門驅動裝置加注潤滑油
閥門開關失靈	驅動裝置損壞	更換驅動裝置或請專業人士維修
