供應無縫混合矩陣

[混插矩陣

無縫矩陣

高清混合矩陣]

北京市無縫混合矩陣廠家

采購數量

2 臺以上

價格

￥10.00

運費： 北京市昌平區 | 賣家支付運費

購買數量： 庫存 300臺

在線詢盤聯系廠家：13263138068 010-52788487-8005

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[混插矩陣無縫矩陣高清混合矩陣]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應無縫混合矩陣）

品牌： 盤古
型號： HD1616
類型： 其他
支持系統： Windows 7
分辨率： 1920*1080
OEM： 可OEM
接口： HDMI、VGA、SDI、YPbPr、DVI、AV
切換時間： 無延時、無黑場切換，個接口混合切換。

章概述

傳統視頻矩陣在在切換過程中會產生閃爍、黑場、抖動、延時和信號中斷等缺點。HDS2000新型無縫混合切換矩陣克服了傳統矩陣的缺點，切換過程中無閃爍、無黑屏、無延時、無信號中斷。并且實現了CVBS、VGA、YPbPr、HDMI、DVI、SDI、HDbaseT和光纖等任意信號輸入輸出。

1.1 產品設備

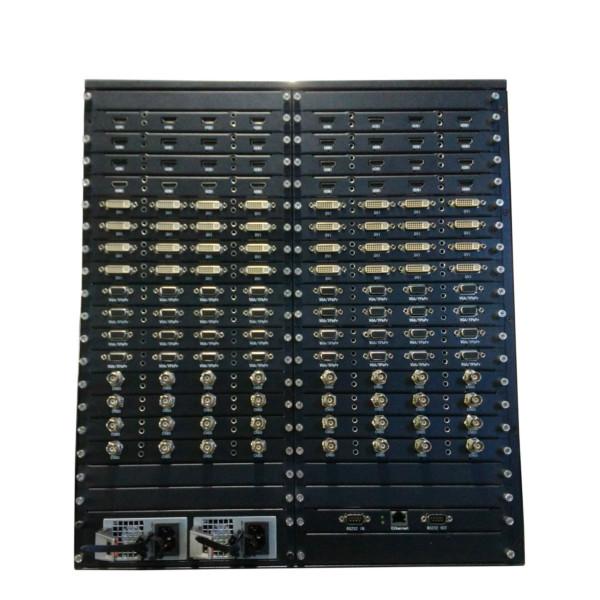

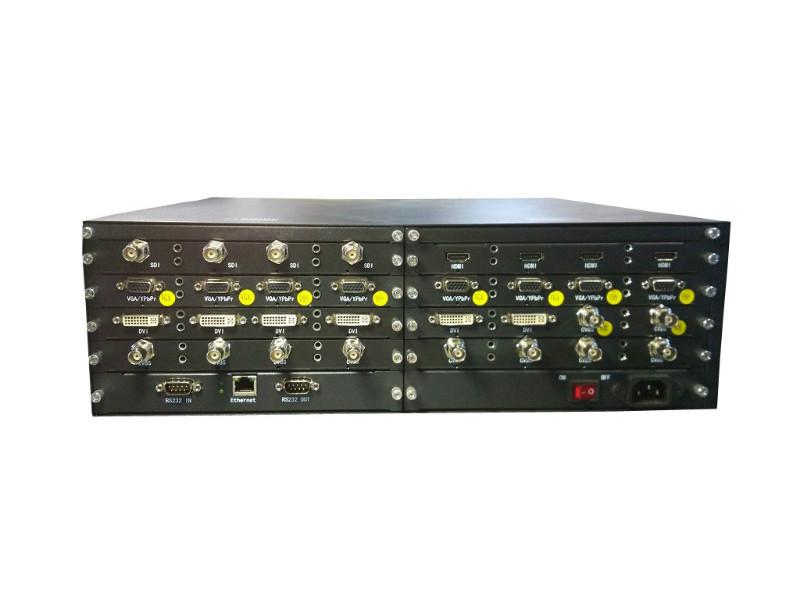

HDS2000無縫混合矩陣由主機箱、輸入輸出卡和通訊卡組成：

輸入卡：

混合輸入卡(4個接口可選CVBS,VGA,YPbPr,HDMI,DVI)

SDI輸入卡

HDBaseT輸入卡

光纖輸入卡

輸出卡

混合輸出卡(4個接口可選CVBS,VGA,YPbPr,HDMI,DVI,SDI)

HDBaseT輸出卡

光纖輸出卡

通訊卡

RS232和以太網通訊卡

1.2性能特點

全數字化切換；

任意信號輸入輸出；

實時無縫切換；

輸入信號分辨率自適應，輸出分辨率可調；

HDMI接口兼容DVI1.0和HDMI1.3，支持HDCP1.2，支持藍光播放器，支持DeepColor；

CVBS、VGA和YPbPr模擬輸入數字化處理，ADC采樣頻率205Mhz,內部圖像處理24-bit處理，色彩還原真實, 分辨率到1920x1200@60Hz;

CVBS輸入集成3D自適應梳狀濾波器和去隔行處理，自動PAL，NTSC制式識別；

SDI輸入支持3G/HD/SD-SDI，速率143Mbps～2.97Gbps，兼容SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 串行視頻標準；

支持模擬音頻輸入和輸出；

支持SDI音頻加解嵌（SMPTE291）；

4.3寸觸屏操作，美觀快捷。

支持RS232和以太網控制，開放控制協議，方便第三方串口控制；

支持?jǐn)嚯姮F(xiàn)場保護；

標準插卡式工業機箱，一卡4路；

1.3規格參數

1.3.1機箱參數

機箱尺寸(寬x深x高)	輸入通道	輸出通道
3U(43x43x13cm)	16	16
5U(43x43x22cm)	32	32
10U(43x43x45cm)	72	72
20U(43x43x90cm)	144	144

1.3.2視頻輸入信號參數

CVBS輸入
阻抗	75Ω
電平	1Vp-p
制式	NTSC，PAL自適應
接口類型	BNC
YPbPr輸入
阻抗	75Ω
電平	0.7V
分辨率	480i,576i,480P,576P,720P,1080i50/60, 1080P25/30/50/60
同步輸入	SOG
接口類型	DB15FM,(1-Cr,2-Y,3-Cb)
VGA輸入
阻抗	75Ω
電平	0.7V
分辨率	VESA常用分辨率640x480@60Hz～1920x1200@60Hz
同步輸入	獨立行場
接口類型	DB15FM
HDMI/DVI輸入
時鐘頻率	25Mhz-225Mhz
標準	DVI1.0 HDMI1.3 HDCP1.2
接口類型	Type A 19pin HDMI或DVI-D
SDI 輸入
速率	143Mbps～2.97Gbps
標準	SMPTE 259M、292M、344M、424M,音頻兼容SMPTE291
接口類型	BNC
HDBaseT輸入
傳輸距離	≤100m (cat5,cat6)
分辨率	1920x1080@60
HDCP標準	HDCP1.2
光纖輸入
光接口	LC
波長	850nm,1310nm，1550nm可選
傳輸模式	多模，單?？蛇x
速率	3Gbps
傳輸距離	2Km,10Km,20Km,40Km,80Km可選

1.3.3模擬音頻輸入?yún)?shù)：

接口	3.5mm立體聲插座
電平	0.5-2.0Vp-p
阻抗	600Ω
音頻采樣率	48Khz

1.3.4視頻輸出技術參數：

YPbPr輸出
阻抗	75Ω
電平	0.7V
分辨率	576i,720P50/60,1080i50/60, 1080P25/30/50/60
同步輸入	SOG
接口類型	DB15FM,(1-Cr,2-Y,3-Cb)
VGA輸出
阻抗	75Ω
電平	0.7V
分辨率	1024x768,1280x1024,1440x900,1360x768,1680x1050, 1600x1200,1280x720,1920x1080,1920x1200
同步輸入	獨立行場
接口類型	DB15FM
HDMI/DVI輸出
時鐘頻率	25Mhz-225Mhz
標準	DVI1.0 HDMI1.3 HDCP1.2
分辨率	1024x768,1280x1024,1440x900,1360x768,1680x1050, 1600x1200,1280x720,1920x1080,1920x1200, 576i,720P50/60,1080i50/60, 1080P25/30/50/60
接口類型	Type A 19pin HDMI或 DVI-D
SDI 輸出
速率	143Mbps～2.97Gbps
標準	SMPTE 259M、292M、344M、424M，音頻兼容SMPTE291
接口類型	BNC
HDBaseT輸出
傳輸距離	≤100m (cat5,cat6)
分辨率	1920x1080@60
HDCP標準	HDCP1.2
光纖輸出
光接口	LC
波長	850nm,1310nm，1550nm可選
傳輸模式	多模，單?？蛇x
速率	3Gbps
傳輸距離	2Km,10Km,20Km,40Km,80Km可選

1.3.5模擬音頻輸出參數:

接口	3.5mm立體聲插座
電平	0.5-2.0Vp-p
阻抗	600Ω

1.3.6功耗

混合輸入卡	8W/卡
SDI輸入卡	10W/卡
HDBaseT輸入卡	30W/卡
光纖輸入卡	20W/卡
混合輸出卡	10W/卡
HDBaseT輸出卡	20W/卡
光纖輸出卡	20W/卡
3U整機無輸入輸出卡	20W
5U 整機無輸入輸出卡	20W
10U整機無輸入輸出卡	40W
20U整機無輸入輸出卡	80W
