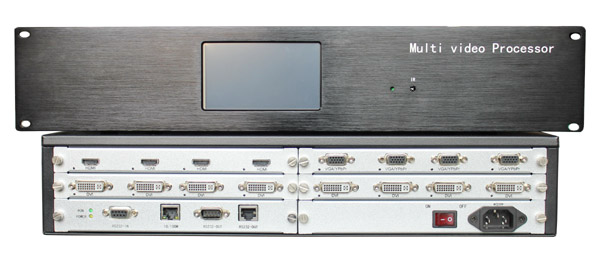

供應混合矩陣 拼接處理器

拼接處理器產品簡介

1.1 關于拼接處理器

拼接處理器是一款基于FPGA架構的純硬件專業化的圖像處理設備，能夠?qū)⒍鄠€動態畫面顯示在多個屏幕上面，實現多窗口拼接漫游的功能。本產品具有DVI、VGA、HDMI、SDI、YPbPR、CVBS和IP接入能力，每通道獨點6G帶寬，采用內置時鐘同步技術，確?？缙疗唇舆_(dá)到像素級精準同步。支持各類高清數字/模擬視頻信號之間的疊加、漫游、開窗等復雜視頻圖像處理。產品支持窄邊液晶、DLP、LED等各種顯示終端的拼接，可廣泛應用于、消防、公安、能源、交通、電力、等各行業指揮監控會議領域。

，

1.2 產品特色

◆純硬件高速切換：

無內嵌操作系統，采用點對點串行總線統一交換架構，啟動速度快，沒有工控機式設備的死機、硬件沖突、藍屏、計算機故障的困擾。

◆靈活的拼接漫游顯示：

支持任意輸入信號整墻跨屏漫游，任意開窗疊加、縮放；

◆輸入OSD功能：

輸入支持OSD疊加，可為每路輸入信號疊加漢字，方便信源管理；

◆7×24小時的連續工作：

支持7×24小時的連續運行，能夠適應控制室、調度中心、監控中心等場所對系統性能日益嚴格的要求；

◆標準化機箱設計：

設備箱體尺寸采用符合ANST/EIA  RS-310-C/D的標準19英寸機箱設計，安裝過程簡便，固定性能穩定；

◆冗余電源熱備份：

配備雙電源冗余備份，電源自動均流，雙電源可以同時工作，也可以單獨工作；用戶可以根據需要將兩電源設計成主電源和備份電源，接入不同電源網絡，一旦某一路電源發生故障，設備將自動啟用另一路電源，實現設備的不間斷運行；

◆ 高速背板互連技術：

每通道獨點6G帶寬，背板采用6G高速切換芯片，實現大容量高速信號交換；

◆ 靈活的板卡選擇：

   輸入板卡可根據信源DVI、VGA、HDMI、SDI、YPbPR、CVBS按每2個為一組任意組合選擇；

◆ 內置時鐘同步處理技術：

   所有輸入輸出總線上的信號，用統一時鐘同步處理，切換操作在黑場間隙動作，確保輸出的快速切換和連續性，實現了無縫切換效果；

◆靈活板卡式設計：

輸入采集卡、輸出卡、切換卡、控制卡、風扇、電源等主要模塊均為插卡式設計。靈活的板卡式設計為將來的升級和擴容，以及設備的日常維護帶來了極大的方便。替換故障組件時無需拆開機箱，僅需將故障模塊取下替換即可；

◆VGA自動調整：

模擬視頻在傳輸和處理過程中難免會造成RGB視頻和HV掃描信號的延時，如果接受設備不做任何處理的話，很容易造成圖像左右、上下缺失。我公司獨特的輸入端VGA信號自動調整技術，將RGB視頻和HV掃描信號自動對齊，的解決了此類煩惱。具有同類產品不可比擬的優勢；

1.3 拼接處理器的分類

根據不同場合及不同用戶的需求，本公司生產的拼接處理器分為以下幾個標準型號：

2窗口

4窗口
