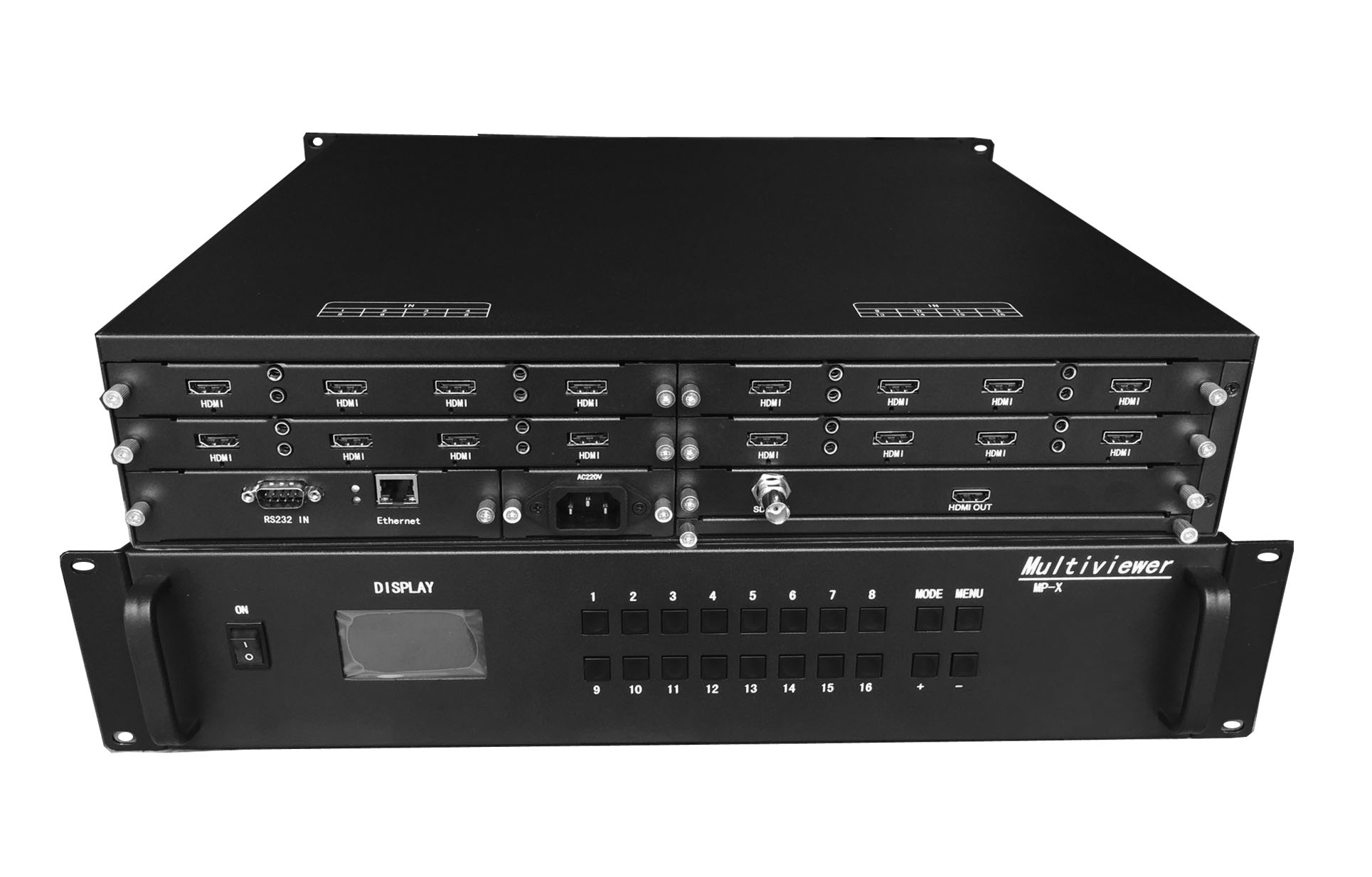

供應畫面合成器

高清多畫面處理器是專業(yè)化的圖形處理設備，可將多路 圖像信號合成一路高清信號輸出，并可按用戶要求對視頻信號進行視 窗大小、顯示位置、圖像比例等方面的調整和變換，最終輸出統一格 式的圖像信號。

二．性能特點

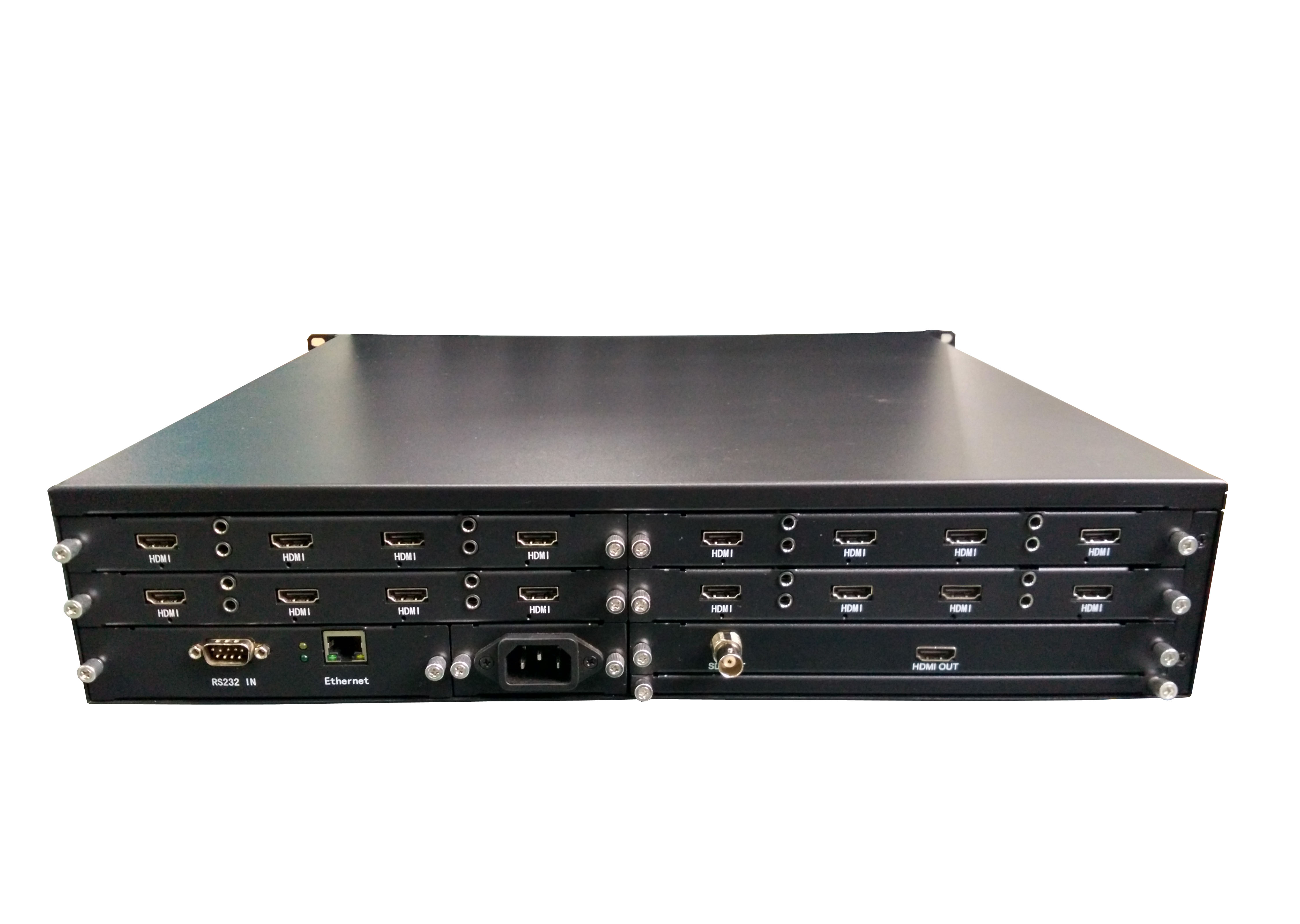

（1）插卡結構，一卡 4 路輸入，1U 機箱可插 2 塊輸入，2U 機箱可 插 4 路輸入；

（2）輸入信號源支持 CVBS，HDMI(DVI)，VGA(YPbPR)，SDI，可 以混合輸入；

（3）內部圖像處理全程 10-bit 處理，色彩還原真實；

（4）VGA(YPbPr) 輸入  ADC  采 樣頻 率  205Mhz ，支 持到 UXGA@75Hz/WUXGA60Hz ，分辨率到 1920x1200@60Hz；

（5）HDMI(DVI) 輸 入 兼 容  HDMI1. ４ ，支 持  HDCP1.2 ， Deep color:12-bit YCC4：4：4，XVYCC 支持基于 IEC61966-2-4 彩 色標準；

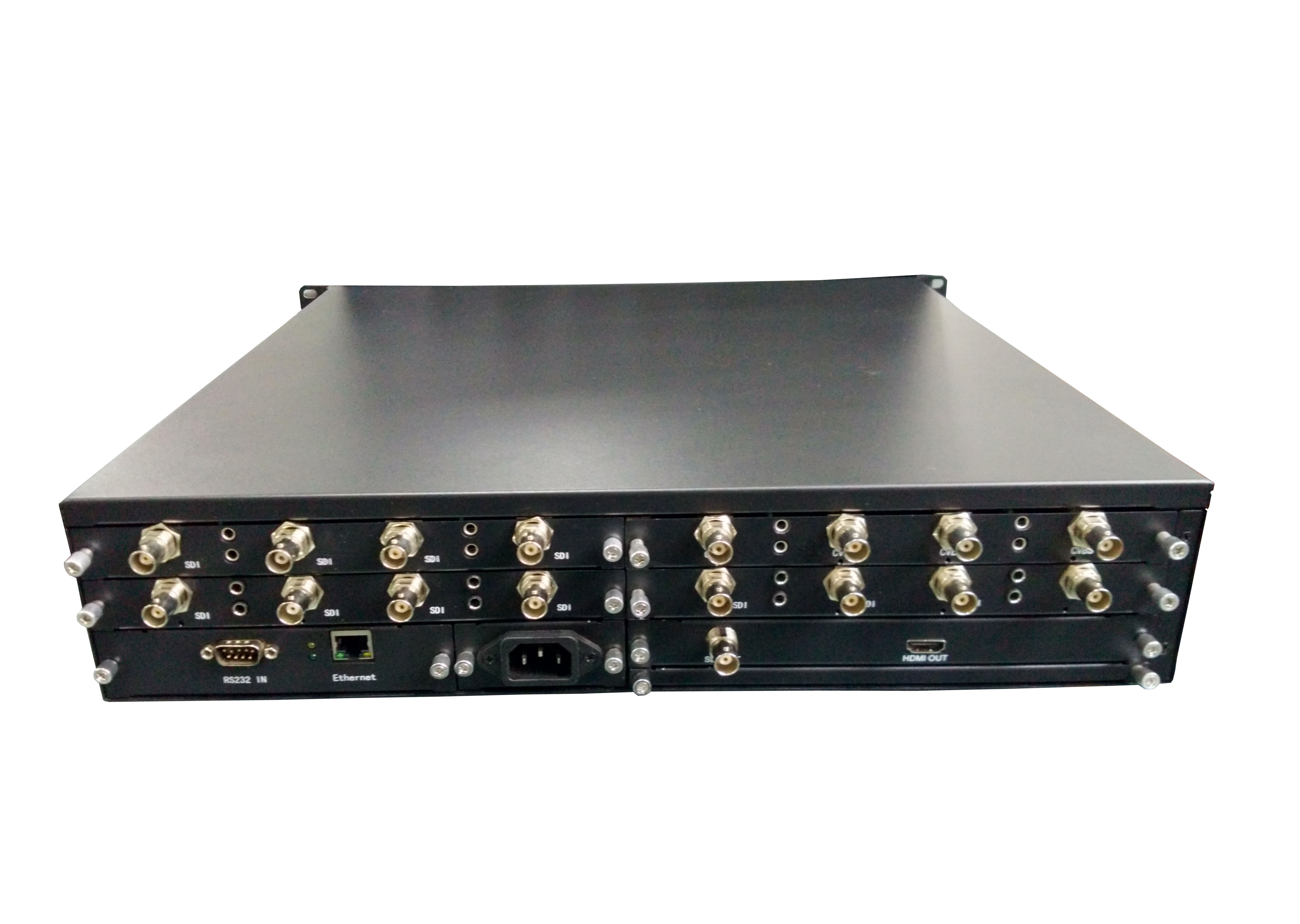

（6）SDI 輸入支持 3G/HD/SD-SDI，速率 143Mbps～2.97Gbps，（7）支持本機按鍵和紅外快速操作；

（8）帶 RS232 和以太網接口，支持電腦軟件控制；

（9）支持斷電現場保護；

三． HDMI(DVI)技術參數

１.輸入兼容 HDMI1.4ａ，DVI1.0，支持 HDCP1.３.輸入時鐘范圍 25~225Ｍhz；

４.接口類型：TypeA；

５.輸入分辯率自適應，支持 1920x1200@60Ｈz；

四． VGA(YPbPr)技術參數

１.輸入分辨率自適應，ADC 采樣率到 205ＭHZ,支持的分

辨率到 1920X1200@60HZ；

２.輸入阻抗 75Ω；

３.模擬輸入電壓 0.7Ｖ，ＨＶ輸入電壓 5ＶTTL；

五． SDI 技術參數

１．輸入信號支持 SD/HD/3G，支持 SMPTE 259M、292M、424M

自適應；

２.輸入信號速率 143bps~2.97Gbps；

３.內置電纜自動均衡器和時鐘恢復功能；

４.支持輸入環(huán)通輸出；
