用于風力觀測的三杯式風向風速儀電接風速風向儀

一、概述

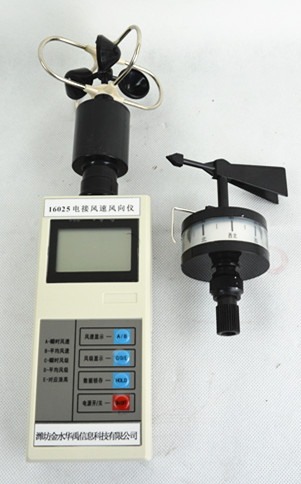

本儀器為便攜設計的三杯式風向風速儀，儀器測量部分采用了單片機技術?？梢酝瑫r測量瞬時風速、平均風速、瞬時風級、平均風級和對應浪高等5個參數。該儀器所采用的液晶顯示屏將其中測量參數和測量單位直接用漢字顯示在液晶屏上，而測量數據顯示的數字高度達到18mm，便于教學演示時較遠距離觀察。如圖所示：

本儀器采用低功耗設計并采用液晶（LCD）顯示，大大減少了儀器的功耗。而且?guī)в袛?shù)據鎖存功能，便于讀數，在風向部分采用了自動定北裝置，測量時無需人工對北，簡化測量操作。儀器具有體積小、重量輕、功能全、耗電省、字符大、顯示直觀、方便攜帶等優點，可廣泛用于農林、環境、海洋、科學考察等領域測量大氣的風參數。也完全可滿足中小學自然科學教學的要求。

二、主要技術指標

1、風速指標

（1）風速測量范圍：0-30米/秒

（2）風速傳感器啟運風速：不大于0.8米/秒

（3）風速測量精度：

誤差不大于±（0.3±0.03V）米/秒（V-實際風速）

（4）可顯示的風速參數：

瞬時風速、平均風速、瞬時風級、平均風級、對應浪高

（5）顯示分辨率：0.1米/秒（風速）

1級     （風級）

0.1米   （浪高）

（6）功能及單位直接用顯示漢字

顯示數字高度：18mm

2、風向指標

（1）風向測量范圍：0-360°   16個方位

（2）風向傳感器啟動風速：不大于1.0米/秒

（3）風向測量精度：誤差不大于±1/2方位

（4）風向定北：自動

3、環境要求

（1）工作環境溫度：0-45℃

（2）工作環境濕度：≤90%RH（無凝結）

4、供電電源

（1）電源電壓：4.5V  5#干電池3節

（2）平均耗電流量：≤5mA(電源為4.5V時)

5、尺寸及重量

（1）外形尺寸：400mm╳100mm╳100mm

（2）重量：0.5kg
