詳細信息（供應LED顯示屏|可變信息情報板|誘導屏|高速公路顯示屏|交通警示標志）

品牌： 森韻
型號： SY-KXB-XS
加工定制： 是
顯示顏色： 雙色
安裝方式： 門架式
額定電流： 800W
額定電壓： 220V
分辨率： 1024/M2
灰度： 256
亮度： 超高亮
模組尺寸： 250*250MM
屏幕尺寸： 1*10M
使用環境： 室外
顯示方式： 靜態顯示
像素： 4R2G
像素間距： 31.25mm
像素直徑： Ф5
箱體材料： 冷軋板

產品簡介：

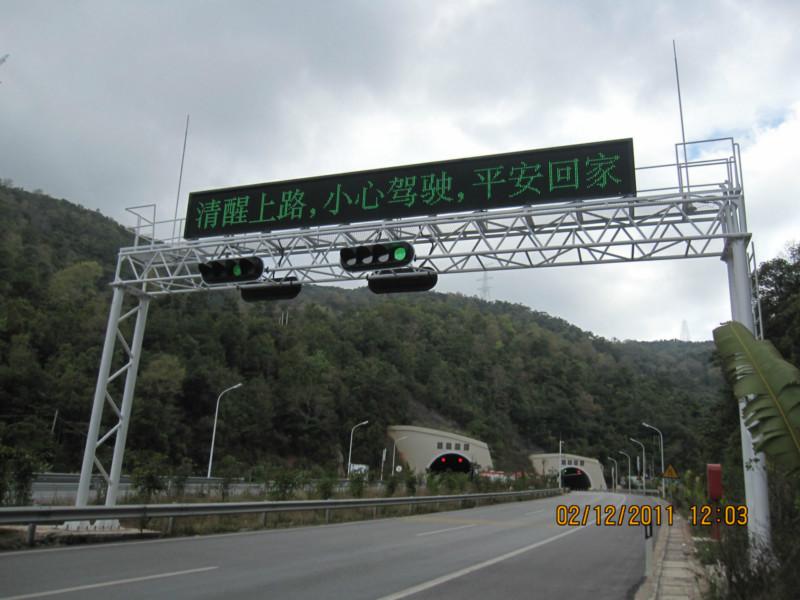

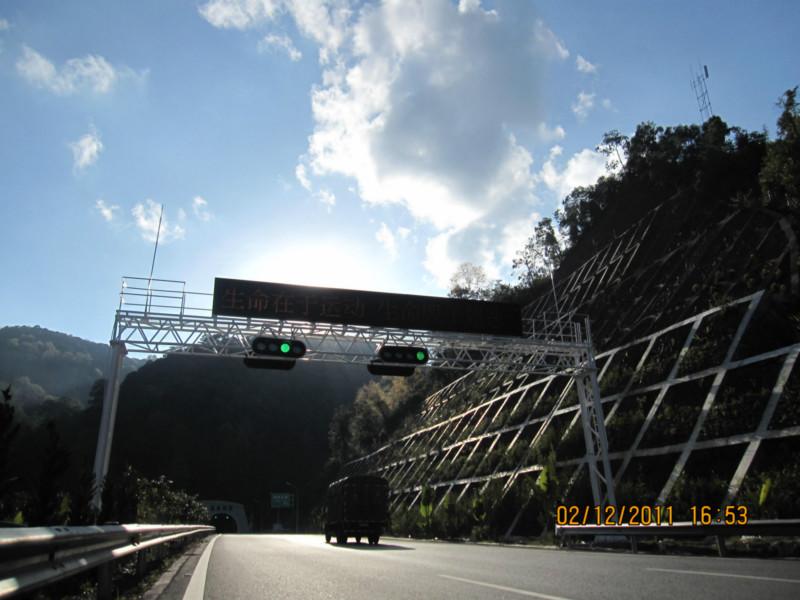

門架式可變信息情報板是高速公路主要的信息傳播方式，由于體積較大一般采用跨路龍門架作為可變電子顯示屏的支架，由主監控計算機通過通訊網絡實行遠程控制，傳送并顯示各種圖文信息，向司機及時發布不同路段的不同路面情況及各類交通信息，并進行交通法規、交通知識的宣傳，達到減少高速公路重現性阻塞，減少高速公路非重現性事故的影響，提高行車安全的目的;從而有效疏導交通，提高高速公路的使用效率。

詳細內容：

門架式可變情報板、龍門架可變信息標志、門架式可變信息顯示屏（以下簡稱：門架式可變信息情報板）由龍門架、LED顯示屏、控制系統和箱體等組成。門架式可變情報板由高速公路電力網提供電力，分別給顯示屏驅動系統、控制系統供電。門架式可變情報板由設置在屏體控制箱內的微處理器操作，微處理器通過傳輸設備與監控分中心計算機相連。接收分中心計算機指令的遠程控制，反饋各種信息如確認信息、故障信息、警告信息等。
整機技術指標
工作溫度：-40℃～+60℃。
工作濕度：10%～95%。
顯示面積：1ｍ×1ｍ、1.2m×1.2m，字符采用32×32點陣、48×48點陣。
單點像素構成：4R2G1B/4R2G
像素點間距：31.25mm、25mm
LED半功率角度：≥30°
亮度：全彩≧20000cd/m2;雙基色≧18000cd/m2。
動態視認距離：≧210m（車速在120ｋｍ/ｈ）。
調光工能：32級。
LED使用壽命：10萬小時。
MTBF≧10000小時。
防護等級：IP65。
全亮功率：≦700W/㎡。
通信接口：RS232、RS485。
驅動方式：靜態恒流。
電源：三相交流380V±10%，50Hz±2 Hz。
控制系統：
1、控制處理器：
      采用工業級PC總線控制機：一個RS232/RS422/RS485用于與監控中心計算機通信，一個RS232用于現場調試使用，傳輸速率1200-115200可調，并具有三級防雷保護。
超大容量數據存儲：控制器內裝有一、二級簡體漢字庫，具有宋、楷、黑、仿宋、隸書五種以上的字體，其字體、粗細、漢字間隔、漢字在屏上的位置均可調。可存貯一些固定顯示內容（100條以上），并可根據監控中心的命令進行調用。
豐富多彩的播放方式：分為清屏（全黑）、靜止顯示、左移、右移、上移、下移、左展，右展，上展，下展，橫百葉窗、豎百葉窗、左右合中，中分左右，上下合中，中分上下，閃爍、全亮等。
全硬件靜態邏輯掃描：速度更快，圖像刷新時間更短，確保在顯示有灰度等級的圖形時，畫面穩定，無抖動感。
2、實時的環境及故障檢測：
      實時在線的系統自檢：系統實時檢測控制箱內溫度，顯示屏體失控點，屏體失控電源，三相交流供電有無缺相情況等，并將檢測信息傳送到監控中心計算機。該檢測功能完全做到了實時、準確地系統在線檢測。它可向監控中心實時報告顯示屏內的環境溫度（攝氏度）、顯示屏失控點坐標（行、列位置）、顯示屏失控點百分比、屏體失控電源位置及原因（開關電源故障、驅動板驅動電源故障、驅動板邏輯電源故障等）、三相交流電有無缺相、顯示屏控制器與各個信號分配板的數據傳送是否正常、當前顯示屏顯示亮度（1-32級）以及顯示屏避雷器狀況等。以方便用戶實時了解顯示屏的運行狀態。環境亮度的自動檢測：屏體發光亮度可根據外界環境條件自動或手動調節，多達256級的可調等級，使得屏體亮度變化在手動和自動調節方式下無跳躍感。顯示內容實時查看：用戶通過向顯示屏發出查看命令，顯示屏會向監控中心返回顯示屏正在顯示的信息。包括顯示內容、字體、字體的大小、出字方式、停留時間等。方便用戶隨時了解各個顯示屏的顯示信息。
3、強大的應急處理能力：
       強大的應急處理能力：為了保證顯示屏顯示信息的準確、完整及顯示屏運行的安全，特別設置了應急情況的預案自動處理功能。當顯示屏出現如下情況：顯示屏內溫度超限、顯示屏體允許失控點超限、屏體有失控電源、三相交流供電有缺相等故障時，會造成顯示屏不能正常工作、顯示信息不完整（有時甚至因顯示信息不完整造成誤導）等狀況時，顯示屏會按預先設置的方案（黑屏/忽略）自動進行處理。監控中心可預先設置顯示屏內溫度上限、顯示單元允許失控點上限（按百分比）等參數并可設置出現以上狀況的處理方案。
自動播放缺省顯示信息：在與監控中心計算機通信中斷1小時后（中斷時間可調），自動播放中性缺省顯示信息。該功能是為監控中心與顯示屏通信中斷情況所專門設置的。用戶可預先將一些常用信息編排在一個播放表里，作為缺省信息發往顯示屏中。一旦監控中心與顯示屏通信中斷，若干時間后（時間間隔可預先設置）顯示屏自動顯示該缺省信息。這樣就可避免諸如霧天顯示“前方大霧，請下高速”。霧散后，高速公路恢復通車，但監控中心與顯示屏通信中斷，監控中心不能更改顯示內容的尷尬局面。
4、安全可靠的通信方式：
      通過通信系統接收監控中心計算機發來的顯示數據，校驗有效性和性，并向中心計算機發送確認信息。
顯示屏與監控中心交換數據時采用了多重校驗方式，保證了數據傳輸的有效性和性。對于校驗出錯的數據與命令，顯示屏不予確認，并向監控中心報告。對監控中心所發顯示指令的響應時間＜1秒。
5、亮度調整及發光二極管保護：
      顯示屏紅、綠、藍三色亮度單獨可調：為了達到的顯示效果，紅、綠、藍三色發光二極管的亮度配比是關鍵。該功能使用戶可以通過設定三色不同的亮度值（每色256級）來達到的顯示效果、的混色效果（尤其對于顯示白色）。
可設置顯示屏的亮度、亮度：該功能可以讓用戶設置整個顯示屏的顯示亮度及顯示亮度。由于發光二極管的發光亮度在它的使用期內其亮度是呈現衰減性的。顯示屏在使用若干年后，顯示亮度有所降低。一般新顯示屏在投入使用時將其顯示亮度設置在其發光亮度的70%－80%。待若干年后，亮度降低時再重新設置該參數，提高它的亮度。這樣不僅可以保證顯示屏的顯示效果，也可延長顯示屏的使用時間。
6、方便、簡捷的信息編輯：
      A、顯示屏顯示信息是由若干播放表構成的。每個播放表內有數條顯示內容。每條顯示內容可含有圖形、文字。用戶在編輯播放表時可方便地顯示信息的播放方式、停留時間、字體大小、顏色等參數。所有播放表可預存在顯示屏控制器內（100條以上），用戶通過設定播放表號的方式來更換顯示信息。顯示屏響應時間小于1秒。
顯示模組
（1）、顯示模組設計
A、顯示板主要用于顯示漢字、英文、符號、圖形等。單元模組為32X32Pixels、48 X48 Pixels，單元模組顯示板面尺寸：1.0m×1.0m,，像素點間距31.25mm、25mm。
B、LED視認角為300，紅色LED采用美國HP生產鋁、銦|、鎵、磷（ALInGap）；四元素管。綠、藍色LED采用日本日亞（NICHIA）生產的氮化鎵管。顯示單元采用模塊化設計，每個單元由16個8×8點陣像素的模組組成，像素點間距31.25mm。
C、像素模組是集驅動、顯示于一體的結構，具有防水、防塵、防腐蝕的野外型組件結構，采用恒電流驅動方式，具有過流、過熱保護功能。
D、顯示單元內集成電路均采用高可靠性連接方式，以適應惡劣環境要求。
（2）、顯示功能
A、門架式可變情報板的顯示功能基于一種播放表格式。這種播放表格式類似于節目單，它首先定義在此播放表中有多少條顯示內容，然后對每條顯示內容再具體定義其所要顯示的字符串、出字方式、出字速度、停留時間等等。在字符串中通過轉義符又可定義其所要顯示的坐標位置、字體、大小、字間距、顏色、閃爍時間等屬性，以及是否要在某些位置上顯示某些圖標。通過以上要素，實現了門架式可變情報板的固定顯示和可編程顯示：
固定顯示：多種固定顯示內容以點陣形式存儲在計算機中；
可編程顯示：在控制臺上即時編輯的信息，根據道路交通狀況，將其它需要顯示的信息輸入計算機，并下發至情報板立即顯示。
B、顯示出入方式有：清屏（全黑）、靜止顯示、左移、右移、上移、下移、橫百頁窗、豎百頁窗、閃爍、可輪流顯示幾幅畫面或流動顯示，顯示時間可設置等。
C、可以顯示一、二級字庫中的所有漢字、GB2312的全部漢字和數字字符或者隨機圖形，漢字點陣可以是16×16、24×24、32×32，具有楷體、仿宋等四種以上字體，還可顯示英文字母、拉伯數字和特殊符號及圖形，亮、滅時間應分別在1秒～30秒之間可調。
D、門架式可變情報板可接受監控中心計算機發出的顯示指令，并給出應答信號，確認發出的命令是否執行成功。在中心計算機輪詢時，可傳回門架式可變情報板的工作狀態信息。
其他技術說明：
電源系統：
高可靠容錯電源系統
大型可變信息標志的驅動系統和控制系統的工作電源應采用開關電源，并采用大富余量設計方式，以確保電源的高可靠性和更長的工作壽命，控制系統電源采用1+1高可靠容錯電源系統，當其中一臺電源發生故障時，其它電源仍有足夠容量保障系統的正常工作，以確保系統運行的高可靠性。高可靠安全、防雷性能大型可變信息標志具有良好安全接地，所有電路與機殼隔離，具有接地保護。電源控制箱內配有感應防雷器，可有效防止雷擊，保護設備安全運行；必須設置電流和電壓保護裝置，以保證某些突發狀態下不損壞電子器件；屏體溫度異常時自動斷電；控制器機箱機殼的接地點與地線相連。
機箱結構技術方案：
   顯示屏分內外雙層機箱，箱體材料采用冷軋鋼板制作的內外以層機箱，不反光，防眩光，表面為黑色或深灰色，為全封閉、全天候、防風雨型，符合IP65防護等級。內機箱為密封狀態，用安安裝顯示面板、驅動系統、電源及各種線纜的走線等顯示屏的主體部分；外機箱主要用于防曬、空氣流通及美觀的功用：控制系統另設機箱，安裝于大型可變信息標志上內外同箱的夾層中，不另占外場場地或附近空間，簡捷美觀，便于維護。
顯示屏按模組配置，每個模組即一個內機箱。
   外機箱表面用噴塑或烤漆處理，正面黑色不反光，其余表面為淺灰色，噴塑或烤漆處理前先作除銹、防銹處理。內機箱表面淺灰噴塑或烤漆。顯示屏箱體采用后背門方式，LED顯示采用單元模塊化設計，可以做到背后維修。控制器箱體內預留安裝遠程傳輸設備的基座、電源插座、供電接線柱和照明裝置，并留有一個220VAC插座，以供維修之用，供電電纜接線柱的預留量不小于進線接線柱的數量。結構主要框架用料通過材料許用應力的計算，安全系數的選擇略高于40ｍ/ｓ風速條件。確保整屏安全、穩定、可靠?？紤]到整屏外型應壯觀和勻稱，所選用的柱梁材料的受力將遠遠低于規定許用應力。所有箱體框架結構都安全可靠并具有：防風、防雷、防腐蝕、防雨滲漏、防塵等性能。
結構既維修方便，又設有必要的安全防范措施。結構造型與周圍環境相適應，美觀大方。

防雷性能

   機箱通過門架（或框架）與基礎鋼筋網和大地連成一體，可靠接地，是很好的防雷結構。
另有工作接地與門架（或框架）和機箱相連。
控制箱內配備防雷器，在交流電源線進線端設交流電源防雷器，信號線進線端設數據信號防雷器，直流電源前設直流電源防雷器。所有防雷器安裝在引入線的前端，以防雷擊和浪涌電壓。
工作接地與防雷接地共用一個，接地電阻≤4Ω。

防雨水滲漏性能

   像素模組本身具有良好的防潮防滲漏性能。在與機箱連接時，采用“0”型密封圈加強防漏。
內機箱在設計中，對防漏作認真安排，對后蓋的開閉口均采用橡膠海綿條加以密封。
在機箱的左右均有一個大孔供通信電纜線引入、引出之用，在設計中對大孔的對接都有引導口沿，在口沿伸入處再加上法蘭圈加以密封，防止漏水進入線路系統。
防腐蝕性能
所有的薄金屬制作件，均通過除銹、防銹處理。
