詳細信息（供應鏈輪式刀形閘閥，PZL43鏈輪式刀形閘閥）

一、概述：

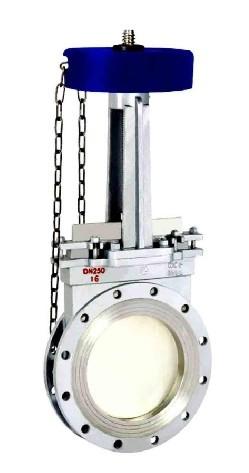

鏈輪式刀形閘閥，PZL43鏈輪式刀形閘閥采用鏈輪驅動，具有結構緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，
鏈輪刀閘閥結構圖

鏈輪式刀形閘閥，PZL43鏈輪式刀形閘閥應用范圍： 采礦、鋼鐵工業——用于煤漿、濾碴漿等。凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。造紙工業——用于任何濃度紙漿、料水混合物。制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。電站除灰——用于灰渣漿。 鏈輪式刀形閘閥，PZL43鏈輪式刀形閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關，不能作調節和節流。刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。 鏈輪式刀形閘閥，PZL43鏈輪式刀形閘閥產品特點

1、超短結構長度，節省材料，可使管路系統整體重量大大減輕。
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏。
4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。
5、閘板具有“閘刀”的功能，能有效的閘斷介質中各類雜物。

標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008 鏈輪式刀形閘閥，PZL43鏈輪式刀形閘閥性能參數：

公稱壓力	PN
殼體試驗	1.5 Mpa
密封試驗	1.1 Mpa
工作溫度	橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃
適用介質	糖漿、紙漿、污水、煤漿、灰、渣水混合物

（如有疑問，歡迎來電咨詢15888215509） 鏈輪式刀形閘閥，PZL43鏈輪式刀形閘閥零件材質：

閥體、上蓋	碳鋼、不銹鋼
閥板	不銹鋼
閥桿	不銹鋼
密封圈	橡膠、四氟、不銹鋼、硬質合金

鏈輪式刀形閘閥，PZL43鏈輪式刀形閘閥連接尺寸：

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6 MPa	50	48	90	110	300	4-M12	1.0MPa	50	48	100	125	300	4-M16
	65	48	110	130	310	4-M12		65	48	120	145	310	4-M16
	80	51	125	150	330	4-M16		80	51	135	160	330	4-M16
	100	51	145	170	380	4-M16		100	51	155	180	380	8-M16
	125	57	175	200	440	8-M16		125	57	185	210	440	8-M16
	150	57	200	225	500	8-M16		150	57	210	240	500	8-M20
	200	70	255	280	580	8-M16		200	70	265	295	580	8-M20
	250	70	310	335	670	12-M16		250	70	320	350	670	12-M20
	300	76	362	395	820	12-M20		300	76	368	400	820	12-M20
	350	76	412	445	900	12-M20		350	76	428	460	900	16-M20
	400	89	462	495	1020	16-M20		400	89	482	515	1020	16-M22
	450	89	518	550	1150	16-M20		450	89	532	565	1150	20-M22
	500	114	568	600	1250	16-M20		500	114	585	620	1250	20-M22
	600	114	670	705	1500	20-M22		600	114	685	725	1500	20-M27
	700	127	775	810	1750	24-M22		700	127	800	840	1750	24-M27
	800	127	880	920	2000	24-M27		800	127	898	950	2000	24-M30
	900	154	980	1020	2300	24-M27		900	154	1005	1050	2300	28-M30
	1000	165	1080	1120	2500	28-M27		1000	165	1115	1160	2500	28-M30
	1200	190	1295	1340	2800	32-M30		1200	190	1325	1380	2800	32-M36

鏈輪式刀形閘閥，PZL43鏈輪式刀形閘閥的安裝使用：
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
