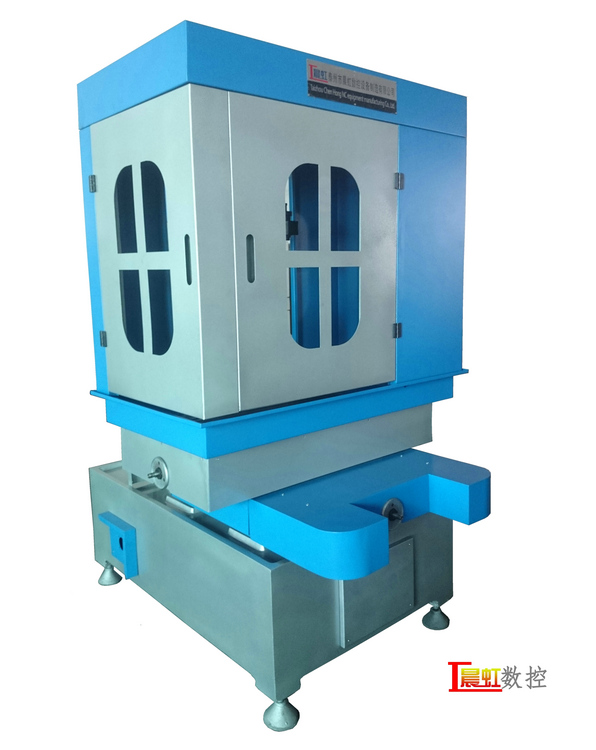

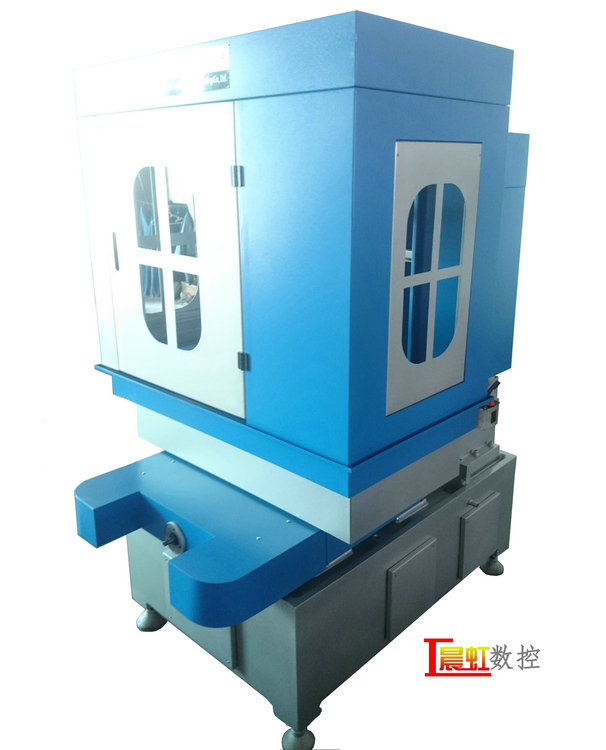

供應泰州晨虹CH5632數控金剛石砂線切割機床太陽能硅片切割機床

泰州晨虹數控砂線切割機床的特點

1、切割效率高：切割石墨能達1000平方毫米/分鐘（不計光潔度和粗糙度），可根據用戶要求設計成單頭、雙頭結構。

2、表面質量好：砂線切割表面無微觀裂紋；表面粗糙度可達Ra0.4um。

3、破碎率低：切割非金屬脆性材料，破碎率較其他方法為。

4、弓架結構靈活：弓架可根據產品具體情況調節切割厚度，150mm~250mm之間可調節弓架高度，極大限度保證加工件的精度。

5、夾頭通用：0.7~3.0mm之間的砂線都能使用，不需要額外購買與砂線規格對應固定尺寸的夾頭。

6、新增護罩外殼，環保美觀。

技術參數

型號說明 CHSX5632：

  CH泰州市晨虹數控設備制造有限公司商標“晨虹”商標漢語拼音縮寫

  SX（“砂線”兩個字漢語拼音首字母）

        56（國家標準機床分類代號）

        32（X軸行程320毫米）

  主要結構、性能

機床由床身、座標工作臺、弓架、工作液箱及附件等組成。加工用砂線固定在弓架上，工件用壓板螺絲固定，控制臺發出脈沖信號，步進電機按信號旋轉，經變速齒輪、絲杠螺母?jìng)鲃?dòng)使工作臺運動切割工件，加工出直線、園弧等幾何圖形。

 1．機床的主要組成部分。

　　　本機床主要由工作臺部分、底座部分、弓架部分、電氣部分、防護部分組成。

2．結構布局與特點。

　　　整機采用床身固定。工作臺在床身上作Ｘ向/Y向移動，弓架在立柱上作Ｚ向往復運動，立柱采用臺灣產直線導軌磨損小，使用壽命長等特點。保證弓架往復運動的平穩和可靠性。整機布局合理、美觀，保證機床整體的剛性。

3．大件

主要大件如立柱、床身、工作臺等均采用箱型或近似箱型結構，大規格結構尺寸，并布置有足夠加強筋板，如立柱中間布置有對連整體筋板。采用高強度鑄鐵和樹脂砂工藝鑄造，具有完整的二次時效工藝以殘余應力，保證整機具有足夠的強度、剛性和高穩定性。床身、立柱、工作臺等大件用機加工修整外表面，確保表面平整，整機外型美觀。

4．三向?qū)к?

　　?。亍?/span>Y、Z三軸均采用高精度直線導軌。運行精度高，承載能力強，摩擦系數小，運動靈敏度高，性能優越，且機床的精度穩定性好，使用壽命長。

5．　兩向進給機構

　（１）Ｘ、Y向進給機構采用精密滾珠絲桿傳動，驅動電機帶動絲桿傳動提高了精度，進給驅動特性好，機構簡單，維護方便。

設備的控制系統主要配置

1、主機為工控電腦。

2、15寸液晶顯示器。

   3、CNC軟件為繪圖自動生成程序，編程與控制一體線切割軟件，功能模塊組成。

4、臺式控制柜。

安裝條件

場地：鋪設300mm厚的碎石，再以混泥土加固，場地應避免機床遭受陽光直射和處于溫度較高地方。

維護保養

為使機床性能得到充分的發揮，應時常保證、保持機床的清潔度，防止銹蝕、堵塞及溢流。
