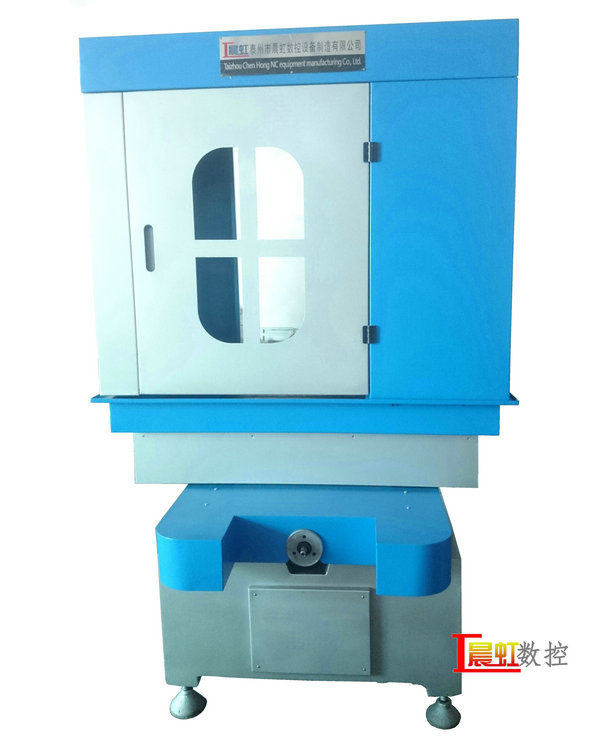

泰州晨虹CHSX5640 數控砂線切割機床 切形狀經濟型

泰州晨虹數控砂線切割機全新升級，CHSX5640型的切割尺寸長寬高為400×500×250mm，廣泛用于各種脆性材料的成型切割，如電火花線切割難以加工的石墨、陶瓷、玻璃、巖石、耐火磚、復合材料等。這款機床使用電鍍金剛石線為切削，因此也稱金剛石線切割機，我公司切割形狀的這款CHSX5640型為弓架運動式單頭結構。

詳細介紹

   弓架運動式數控砂線切割機床原則上對導電、半導電和不導電材料只要硬度比砂線小均可加工，對用電火花線切割機床加工難以加工的石墨材料，采用本產品加工尤能顯示其無比的優越性；對脆性材料如陶瓷、環氧板、鐵氧體、半導體材料、碳化硅、耐火磚及復合材料的成型切割均可加工。

注：金剛石的莫氏硬度為10，理論上講只要硬度小于10的脆性材料都可使用砂線切割機切割。本結構的機床適用于莫氏硬度7.2以下的材料切割形狀。

機床主要結構及工作原理：

機床由床身、座標工作臺、弓架、工作液箱及附件等組成。

我廠生產的數控砂線切割機床CHSX5640型，是針對電火花線切割機床難以加工的半導體、非導體材料進行成型切割的補充設備，采用砂線上下往復快速運動使砂線與工件產生切削對工件進行加工，工件在數控裝置或計算機控制下自動的按程序確定的軌跡運動，最后得到所需形狀的工件。

本機床由數字程序控制來加工直線和園弧組成的各種復雜的工件。CHSX5640型單頭結構它是通過一根砂線，由弓架帶動上下往復運動，與工件發生切削從而達到加工的目的。加工時，用砂線固定在弓架上，工件用壓板螺絲固定，控制臺發出脈沖信號，步進電機按信號旋轉，經變速齒輪、絲杠螺母傳動使工作臺運動切割工件，加工出直線、園弧等任意幾何圖形。

機床適用范圍：

u       半導體行業太陽能硅 單晶硅、多晶硅等；

u       石墨 鋁型石墨模具、石墨電極、石墨有色金屬連鑄模具等；

u       石材 天然巖石、大理石、玉石、方解石、冰洲石、翡翠、隕石等；

u       有色金屬 硫化鋅、鐵氧體等；

u       玻璃 硫系玻璃、光學玻璃、石英玻璃、紅外玻璃等；

u       陶瓷 氧化鋁陶瓷、氧化鋅陶瓷、靶材陶瓷、半導體陶瓷、導電陶瓷、不導電陶瓷等；

u      人工晶體 人工藍寶石、氧化鋁晶體、紅外玻璃晶體等；

u      復合材料 PVC板、碳纖維復合材料、玻璃纖維復合材料、PU密復合材料、EVA材料等；

u      其他軟脆材料，蛋白質材料如牛角，木材如黃花梨木、紅木和檀木等。

機床特點：

1   機床機械部分為HT250鑄造箱型床身，工作臺為鑄造件，保障機床使用年限長，變形小，配有高精度進口直線導軌，精密滾珠絲杠；

2    采用線切割軟件電腦編程即生成加工指令，金剛石砂線切割走絲速度由變頻器無極調速;

3    切割進給速度結合材料硬度、厚度在控制系統方便調節；

4   弓架結構可調節高度，人性化的設計，保證機床加工精度；

5   夾頭，一套夾頭可使用規格直徑0.7~3.0mm的任意一種規格，長時間加工不易松動；

6   可根據用戶產品具體情況增加傾斜臺、360°旋轉回轉臺等機床附件，解決用戶生產難題；

7   可根據用戶要求定制雙頭、三頭、四頭砂線切割機。注：雙頭型號CH5625，三頭和四頭結構只有CH5620型。

   技術參數：

1、型號說明 CHSX5640：

  CH泰州市晨虹數控設備制造有限公司商標“晨虹”商標漢語拼音縮寫

  SX（“砂線”兩個字漢語拼音首字母）

        56（國家標準機床分類代號）

        40（X軸行程400毫米）

2、機床總功率  2.5kw

3、機床重量  約1500kg

4、表面粗糙度 0.4μm

5、工作臺

（1） 工作臺面積（寬×長）　 500mm×700mm

（2） Ｔ型槽數　　　        2條

（3） 工作臺承載　　　　 300kg

（4） 工件架高度           200mm

6、各向行程

（1） 工作臺縱向行程（X向） 400mm

（2） 工作臺橫向行程（Y向） 500mm

（3） 砂線上下行程（Z向） 60mm

7、砂線和弓架

（1） 砂線規格     φ0.7mm、φ1.0mm、φ1.5mm 、φ2.0mm、φ2.5mm、φ3.0mm 夾頭通用

（2） 砂線往復頻率 20～100次/min

（3） 驅動砂線電機功率 1.5KW

（4） 切割厚度100mm、 150mm、200mm、250mm

8、進給電機

（1） 工作臺X向         2.2N.M

（2） 工作臺Y向         2.2N.M

9、機床精度標準

（1） 工作夾持框架表面與X\Y軸運動的平行度: 任意300測量長度上為0.02,允差0.05

（2）  X軸運動與Y軸運動之間垂直度： 任意300測量長度上為0.02

（3） 工作臺運動的定位精度:測量長度≤500為0.02

（4） 弓架與工作臺X軸方向的垂直度：0.01/30

（5） 弓架與工作臺Y軸方向的垂直度：0.01/30

10、切割效率   生產率(石墨,不計精度和光潔度)≥1000 mm?/min

11、工作臺T型槽數：2

12、工件架數：2

13、附加橋架數：2

14、易耗損明細

   砂線夾頭: Φ0.7~3.0

   夾頭部件: 通用

   壓緊螺釘: M8×28 夾頭部件內

CHSX5640數控砂線切割機床的外形尺寸長×寬×高：1680×1270×2050mm
