詳細信息（供應CH5640-G金剛石砂線切割機數控弓鋸床）

品牌： 晨虹
型號： CH5640-G
類型： 弓鋸床
控制形式： 數控
產品類型： 全新
是否庫存： 否
售后服務： 正常使用，保修一年，終身維修。
主電機功率： 2kw
重量： 1800kg
外形尺寸： 1700×1400×2200mm
最大鋸削直徑： 400mm
切割縫寬度： 1.0mm
布局形式： 立式
安裝形式： 落地式
適用行業： 通用
適用范圍： 通用
作用對象： 石墨
作用對象材質： 脆性材料，莫氏硬度低于7.5

泰州晨虹數控CH5640-G金剛石砂線切割機數控弓鋸床_石墨玻璃陶瓷成型切割機可對工件進行切割各種形狀，該結構砂線沿導向輪單方向高速運行，在數控指令控制下工作臺帶動工件進行切削加工。

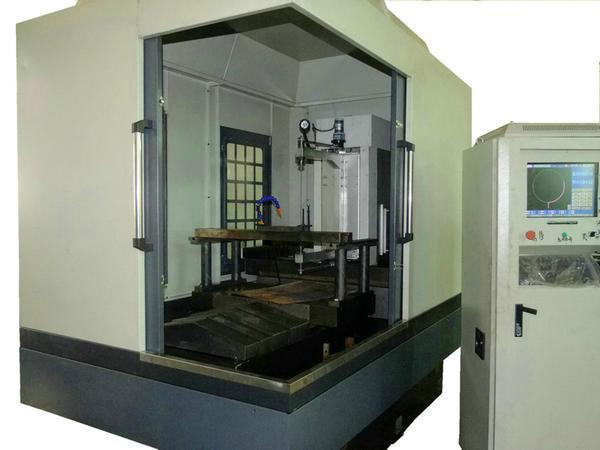

CH5640-G金剛石砂線切割機數控弓鋸床

一、主要技術參數。
1. 工作臺
1	工作臺面積（寬×長）ｍｍ	770×550
2	Ｔ型槽數　　　條	2
3	Ｔ型槽寬　　　　　　ｍｍ	14
4	Ｔ型槽距　　　　　?。恚?/span>	730
5	工作臺承載　　?。耄纭?/span>	450
6	工件架高度ｍｍ	200
２. 各向行程
1	工作臺縱向行程（X向）mm	500
2	工作臺橫向行程（Y向）mm	400
3	砂線上下行程（Z向）mm	30
3. 砂線和弓架
1	砂線規格	φ1.2、φ1.4、φ1.8
2	砂線轉動速度	1～10 r/s
3	砂線往復頻率	20～100次/min
4	驅動砂線電機功率	1.5KW
5	切割厚度	250mm
4. 進給電機
1	工作臺X向	2.2N.M
2	工作臺Y向	2.2N.M
5. 機床精度標準
1	工作夾持框架表面與X\Y軸運動的平行度: 任意300測量長度上為0.02,允差0.05
2	X軸運動與Y軸運動之間垂直度：任意300測量長度上為0.02
3	工作臺運動的定位精度: 測量長度≤500為0.02 測量長度≤1000為0.03 測量長度≤2000為0.032
4	弓架與工作臺X軸方向的垂直度：0.01/30
5	弓架與工作臺Y軸方向的垂直度：0.01/30
6. 機床自重
1	1800KG

二、主要結構、性能特點。
1．機床的主要組成部分。
　　　本機床主要由工作臺部分、底座部分、弓架部分、電氣部分、潤滑部分、冷卻部分、防護部分組成。
2．結構布局與特點。
　　　整機采用床身固定。工作臺在床身上作Ｘ向Y向移動，弓架在立柱上作Ｚ向往復運動，立柱采用臺灣產HIWIN直線滾動導軌,具有磨損小，使用壽命長等特點。保證弓架往復運動的平穩和可靠性。整機布局合理、美觀，保證機床整體的剛性。
3．大件
主要大件如立柱、床身、工作臺等均采用箱型或近似箱型結構，大規格結構尺寸，并布置有足夠加強筋板，如立柱中間布置有對連整體筋板。采用高強度鑄鐵和樹脂砂工藝鑄造，具有完整的二次時效工藝以殘余應力，保證整機具有足夠的強度、剛性和高穩定性。床身、立柱、工作臺等大件用機加工修整外表面，確保表面平整，整機外型美觀。
4．　三向?qū)к?/span>
　　?。?、Y、Z三軸均采用臺灣產HIWIN高精度滾動直線導軌。運行精度高，承載能力強，摩擦系數小，運動靈敏度高，性能優越，且機床的精度穩定性極好，使用壽命長。
5．　兩向進給機構
?。ǎ保亍?span>Y向進給機構采用精密滾珠絲桿傳動，日本安川交流伺服電機帶動絲桿傳動，進給驅動特性好，機構簡單，維護方便。
6. 潤滑系統
　　　本機床采用自動潤滑油泵定時定量加油潤滑。導軌、滾珠絲桿等所有運動的零部件有完善的集中潤滑系統，可實現定時、定量全自動潤滑。主軸軸承采用高質量潤滑脂潤滑。
　7．　安全防護
　　（１）Ｘ、Ｙ向?qū)к壊捎蒙炜s防護罩防護，Ｚ向?qū)к壱才渲糜蟹雷o(hù)裝置，確保導軌和絲桿工作的可靠性和壽命。
　?。ǎ玻┲麟姍C(jī)、進給電機均設有超載、過熱電氣保護功能。各向進給機構設有限位和極限擋塊控制裝置，機床工作安全可靠。
　?。ǎ常┮苿?dòng)管線采用金屬套管或非金屬鏈條裝置做安全防護。
