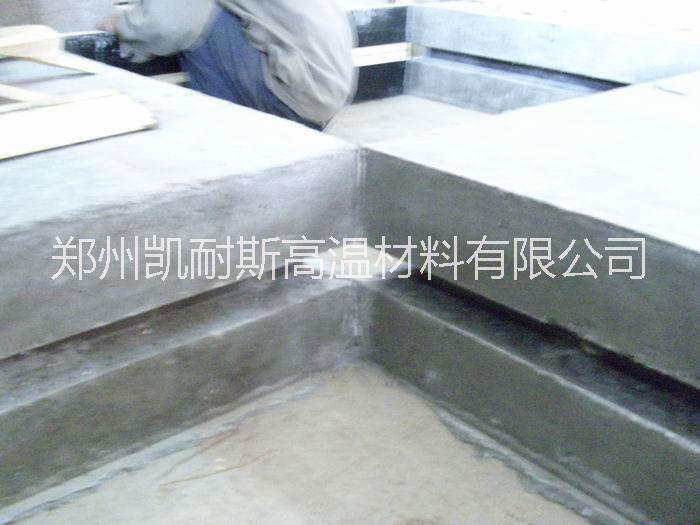

供應(yīng)澆注料施工、維修、烘爐，專(zhuān)業(yè)的施工隊(duì)。

耐火澆注料用途及簡(jiǎn)要的施工說(shuō)明

1、 用途：

耐火澆注料主要用于熱工窯爐中高溫易磨損部位，比較耐火磚使用而言?xún)?yōu)點(diǎn)突出：整體性好，強(qiáng)度高，抗剝落，整體爐襯壽命可提高30%-50%，甚至數(shù)倍。適用于結(jié)構(gòu)復(fù)雜部位施工，提高施工效率。氣密性好，熱損失少，可節(jié)約能源等。

2、 貯存：

干燥庫(kù)房存放，防潮防雨，正常存放質(zhì)保期6個(gè)月。

3、  簡(jiǎn)要施工說(shuō)明：

3.1 水： 清潔水，PH值6~8，準(zhǔn)確稱(chēng)量（建議制備統(tǒng)一量具），KSTJ-60加水量7~8%，F(xiàn)HA-70加水量6~7%，KSTJ-80加水量5~6%。

3.2 攪拌：采用平口強(qiáng)制攪拌機(jī)，攪拌工具必須清潔，攪拌時(shí)間不低于3分鐘，拌合均勻方可出料。

3.3振動(dòng)棒：采用高頻率棒，易大不易小。

3.4 施工概要：

  3.4.1所有模具的澆注面均應(yīng)涂一層機(jī)油，以利脫模。

  3.4.2所有預(yù)埋金屬件，涂一層瀝青漆或纏塑料帶等。

  3.4.3根據(jù)爐體設(shè)計(jì)要求，添加膨脹縫材料。

  3.4.4模板的鋪設(shè)大小要根據(jù)爐體設(shè)計(jì)要求，既要便于施工，還得考慮耐火澆注料的熱學(xué)性能（線變化、熱膨脹），為了避免烘爐結(jié)束后大的裂紋出現(xiàn)，建議按每平米  的大小澆注并預(yù)留曲縫。

  3.4.5 澆注料拌合后要求30分內(nèi)用完，從端頭布料，應(yīng)一次澆注到所規(guī)定的厚度，震動(dòng)到完全密實(shí)為止，原則是料不塌陷，排氣較少。

  3.4.6  養(yǎng)護(hù)濕度不低于90%，養(yǎng)護(hù)溫度易在15-20℃之間，澆注后24小時(shí)脫模，冬季不低于48小時(shí)脫模，養(yǎng)護(hù)時(shí)間為3天。

4、后附《烘爐曲線》，《冬季施工注意事項(xiàng)》，《夏季施工注意事項(xiàng)》。

                                            鞏義凱耐斯高溫材料有限公司

冬季施工注意事項(xiàng)

耐火澆注料適宜的施工環(huán)境溫度為10-30℃，當(dāng)冬季環(huán)境溫度低于5℃時(shí)，施工應(yīng)采用如下措施，才能保證澆注料的應(yīng)有強(qiáng)度和良好的使用壽命。

1、嚴(yán)格遵守澆注料施工一般注意事項(xiàng)，現(xiàn)場(chǎng)衛(wèi)生，加水量，攪拌時(shí)間，震動(dòng)等等。

2、采用60-80℃的熱水?dāng)嚢琛?可在施工現(xiàn)場(chǎng)制備電加熱的大桶燒水，比較簡(jiǎn)單的方法就是買(mǎi)兩根1000-2000瓦電加熱棒安裝在廢舊的桶上，或直接生火燒水。)

3、施工后，采取適當(dāng)?shù)谋卮胧?，鋪蓋保溫材料，是現(xiàn)場(chǎng)生火以保持環(huán)境溫度在10度以上。（建議在施工現(xiàn)場(chǎng)點(diǎn)燃一些木材或生煤火，控制時(shí)間不低于12小時(shí)）

4、脫模時(shí)間不少于48小時(shí)，澆注料具有脫模強(qiáng)度方可脫模，脫模不能進(jìn)行強(qiáng)力敲擊。（建議脫模后再次進(jìn)行12小時(shí)的燃木材或生煤火養(yǎng)護(hù)）

5、養(yǎng)護(hù)周期結(jié)束后盡早安排烘爐。

夏季施工注意事項(xiàng)

耐火澆注料適宜的施工環(huán)境溫度為10-25℃，當(dāng)夏季環(huán)境溫度超過(guò)30℃時(shí)，為了避免澆注料出現(xiàn)速凝、促凝的質(zhì)量問(wèn)題，施工應(yīng)采用如下措施：

1、          加水量按要求量加入，否則強(qiáng)度會(huì)大打折扣，影響使用壽命。

2、          采用PH值6~8復(fù)合要求的干凈水?dāng)嚢?，攪拌機(jī)具要清潔。

3、          一鍋料從攪拌到震動(dòng)成型時(shí)間控制在30分鐘以?xún)?nèi)，攪拌3分鐘混合均勻即可出料，出料過(guò)程快速為好，不易長(zhǎng)時(shí)間攪拌。

4、          一鍋料混好后盡可能全部成型，不要接連混合使用。特別是防止放置時(shí)間較長(zhǎng)出現(xiàn)初凝狀態(tài)的料，一旦混進(jìn)新料里，將很快造成新料的促凝。

5、          出現(xiàn)促凝的澆注料切記不可使用（沒(méi)有流動(dòng)性，振動(dòng)棒下去就是一個(gè)窟窿）。促凝的料加再多的水還是沒(méi)有流動(dòng)性，加水繼續(xù)使用的觀點(diǎn)是錯(cuò)誤的，沒(méi)有任何用處。

6、          澆注料進(jìn)模板后根據(jù)布料情況快速震平，不易堆積過(guò)多，時(shí)間過(guò)長(zhǎng)，同理就是盡可能快速施工完畢。

7、          如果注意了以上問(wèn)題，還出現(xiàn)促凝現(xiàn)象，應(yīng)該聯(lián)系供料廠家，往澆注料中添加緩凝劑，可有效控制澆注料凝固速度過(guò)快的問(wèn)題。

8、          以上注意事項(xiàng)實(shí)用于窯爐附近環(huán)境溫度過(guò)高的任何季節(jié)。(有些在投產(chǎn)的窯爐旁邊施工，環(huán)境溫度同樣很高)

                                  鞏義凱耐斯高溫材料有限公司

                                       李工
