詳細信息（供應Z73X手動對夾漿液閥，Z73X手動漿液閥）

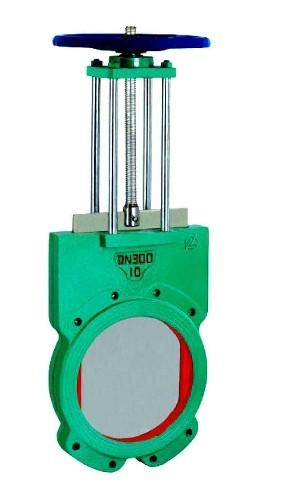

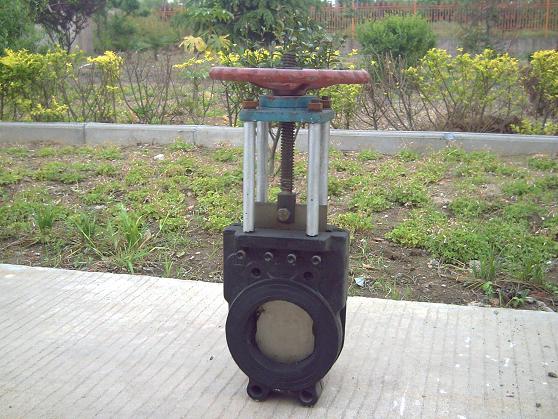

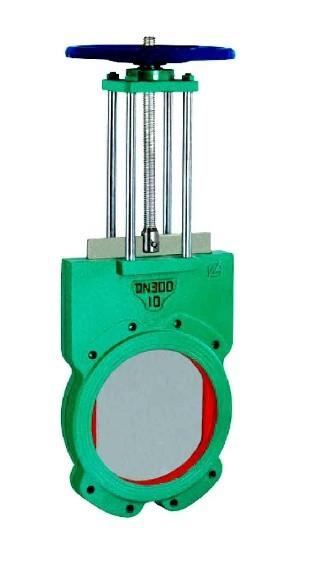

Z73X手動對夾漿液閥，Z73X手動漿液閥介紹

　　漿液閥是在吸收和消化國內外閥體技術基礎上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多優點，同時具備手動、電液動操作功能。電氣控制：行程開關控制、位置顯示儀控制，實現了機、電、液、儀一體化等多功能體系。本類閥門在管道中一般應當水平安裝。

Z73X手動對夾漿液閥，Z73X手動漿液閥結構形式及特征

　　a、閥體結構形式及密封方式
　　我公司新研制的漿液閥分對夾式和整體式，對夾式閥體密封采用復合材料配置的“U”型和“T”型復合結構。整體式閥體密封采用“O”型復合密封圈結構，克服了原對夾式漿液閥采用“U”型密封墊受力后易移位和變形，介質外泄等缺點。閘板采用刀形結構，解決了灰漿沉淀密封槽內，閥門關閉不嚴，外泄漏等問題。
　　b、驅動裝置分手動操作和電液動操作兩種
　　手動裝置：操作簡單，適用于力矩較小閥門。
　　電液動裝置：適用于力矩較大，力和速度可調，可任意任置鎖定的閥門裝置。
　　適用介質：
　　采礦、鋼鐵工業——用于煤漿、濾碴漿等。
　　凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
　　造紙工業——用于任何濃度紙漿、料水混合物。
　　制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。
　　食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。
　　電站除灰——用于灰渣漿。
Z73X手動對夾漿液閥，Z73X手動漿液閥組成部件材料：

序號	零件名稱	材料	序號	零件名稱	材料	備注
1	閥體	HT250	5	支架		注1：橡膠的牌號取決于介質和溫度。 2：閘板材質取決于介質成分。
2	密封圈	橡膠(注1)	6	閥桿
3	閘板	不銹鋼(注2)	7	螺母	ZHMn58－2－2
4	密封條	聚四氟乙烯	8	手輪	QT40－17

Z73X手動對夾漿液閥，Z73X手動漿液閥尺寸規格:

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	50	90	110	335	4-M12	1.0	250	70	320	350	900	12-M20
	65	50	110	130	363	4-M12		300	80	368	400	1120	12-M20
	80	50	125	150	395	4-M16		350	90	428	460	1260	16-M20
	100	50	145	170	465	4-M16		400	100	482	515	1450	16-M22
	125	50	175	200	530	8-M16		450	120	532	565	1600	20-M22
	150	60	200	225	630	8-M16		500	130	585	620	1800	20-M22
	200	60	255	280	750	8-M16		600	140	685	725	2300	20-M27
	250	70	310	335	900	12-M16	1.6	50	65	100	125	335	4-M16
	300	80	362	395	1120	12-M20		65	65	120	145	363	4-M16
	350	90	412	445	1260	12-M20		80	70	135	160	395	8-M16
	400	100	462	495	1450	16-M20		100	70	155	180	480	8-M16
	450	120	518	550	1600	16-M20		125	70	185	210	540	8-M16
	500	130	568	600	1800	16-M20		150	80	210	240	645	8-M20
	600	140	670	705	2300	20-M22		200	80	265	295	770	12-M20
1.0	50	50	100	125	335	4-M16		250	94	320	355	920	12-M22
	65	50	120	145	363	4-M16		300	98	375	410	1150	12-M22
	80	50	135	160	395	4-M16		350	100	435	470	130	16-M22
	100	50	155	180	465	8-M16		400	110	485	525	1500	16-M27
	125	50	185	210	530	8-M16		450	120	545	585	1650	20-M27
	150	60	210	240	630	8-M20		500	130	608	650	1850	20-M30
	200	60	265	295	750	8-M20		600	140	718	770	2360	20-M36
