供應CYG1103型隔離膜壓力變送器

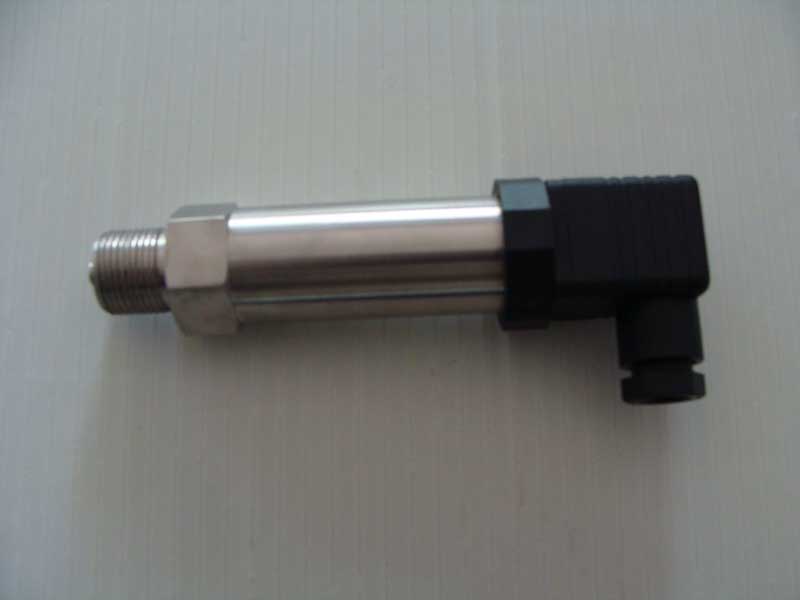

CYG1103型隔離膜壓力變送器

l        316L不銹鋼隔離膜片結構

l        高精度、高穩定性、高可靠性

l        抗干擾強，長期穩定性好

l        全不銹鋼結構，堅固耐用

概述

CYG1103型隔離式壓力變送器是采用進口的高精度、高穩定性的帶不銹鋼隔離膜片的硅力敏芯片，經激光調阻和的厚膜技術溫度補償，線性補償、信號放大、V/I轉換，逆極性保護，壓力過載限流等信號處理，輸出工業標準的電流、電壓信號。
    該變送器可廣泛應用于冶金、電力、石油、化工、醫藥、食品、輕紡、水利、地質等領域?qū)怏w、液體、的壓力測量與控制。

性能指標

量程范圍：0-10KPa…100MPa

過載：150%

供電范圍：12～28VDC

信號輸出：4～20mA（兩線）0～10/20mA（三線）0/1～5/10V（三線）

壓力接口：M20X1.5  M12X1   G1/2   G1/4  （客戶自訂）

測量介質：對不銹鋼無腐蝕性流體

防護等級：IP65 ～ IP68

外形結構

單位：（mm）

圖1  赫斯曼出線

 圖2防水直接出線

 圖3航空插件出線

電氣連接

選型提示

1.       客戶選型時請在訂貨單上注明供電電源，未注明的按照24VDC供貨。

2.       客戶請在訂貨單上注明產品要求導線長度，未注明的按照0.5米/只供貨。

3.       若用戶對產品其它功能有特殊要求，請與供方聯系，并在合同中注明。

4.       若需要現場顯示，請在合同中注明。
