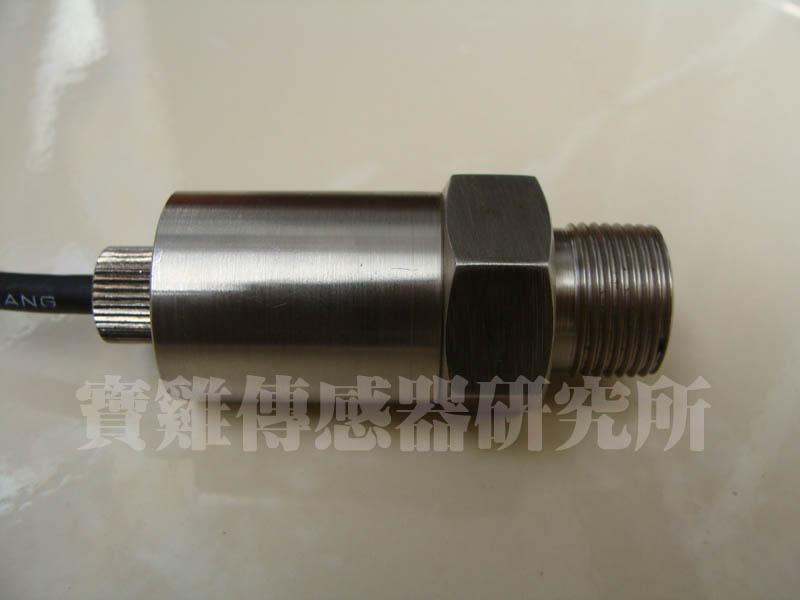

供應CYG1003型隔離膜*壓力變
[CYG1003]
寶雞市型隔離膜壓力變廠家
[CYG1003]
郵箱：
手機：
- 品牌： 其他
- 型號： CYG1003
- 加工定制： 是
- 類型： 擴散硅壓力變送器
- 測量范圍： 0KPa-7MPa
- 測量介質： 非腐蝕性流體
- 精度等級： （0.25-0.5）%
- 輸出信號： 4-20mA或0-5V（客戶自訂）
- 防爆等級： IIT5——IIT6
- 防護等級： IP65-IP68
- 電源電壓： （12-36）VDC 推薦24VDC （可自訂）
- 接口尺寸： M20X15 M12X1 （客戶自訂）
CYG1003型隔離膜壓力變送器
特點
l 不銹鋼隔離膜片結構介質適應性廣
l 采用進口敏感元件、高穩定性、高可靠性
l 體積小，安裝靈活方便
l 全溫區補償，長期穩定性好
概述
CYG1003型隔離膜壓力變送器一側接受被測壓力信號，另一側被封閉成高真空基準室，然后將其轉換成標準信號輸出。它可以測量除氣系統、蒸餾塔、蒸發器和結晶器等的壓力。廣泛的應用于化工、氣象、空調制造等行業。
性能指標
量程范圍：0～70KPa…20MPa
過載：150%
壓力類型：壓力
精 度：±0.25%FS（最?。?span> ±0.5%FS（）
長期穩定性：≤0.25%FS/年 ≤0.5%FS/年
供電范圍：12～28VDC
信號輸出：4～20mA（兩線）0～10/20mA（三線）0/1～5/10V（三線）
壓力接口：M20X1.5 M12X1 G1/2 G1/4 （客戶自訂）
補償溫度：-10℃～+60℃，
工作溫度：-30℃～+80℃
存儲溫度：-30℃～+85℃
測量介質：對不銹鋼無腐蝕性流體
防護等級：IP65 ～ IP68
外形結構
單位：（mm）
圖1赫斯曼出線
圖2防水直接出線
圖2航空插件出線
電氣連接
| 出線方式 | 密封等級 | 兩線定義 | 三線定義 | 導線顏色定義 |
| 赫斯曼 | IP66 | 1：電源 2：信號 | 1：電源 2：信號 地 | 紅：電源 藍：信號 黃：地 |
| 直接出線 | IP68 |
|
| 紅：電源 藍：信號 黃：地 |
選型提示
1. 客戶選型時請在訂貨單上注明供電電源，未注明的按照24VDC供貨。
2. 客戶請在訂貨單上注明產品要求導線長度，未注明的按照0.5米/只供貨。
3. 若用戶對產品其它功能有特殊要求，請與供方聯系，并在合同中注明。
4. 若需要現場顯示，請合同中注明。
