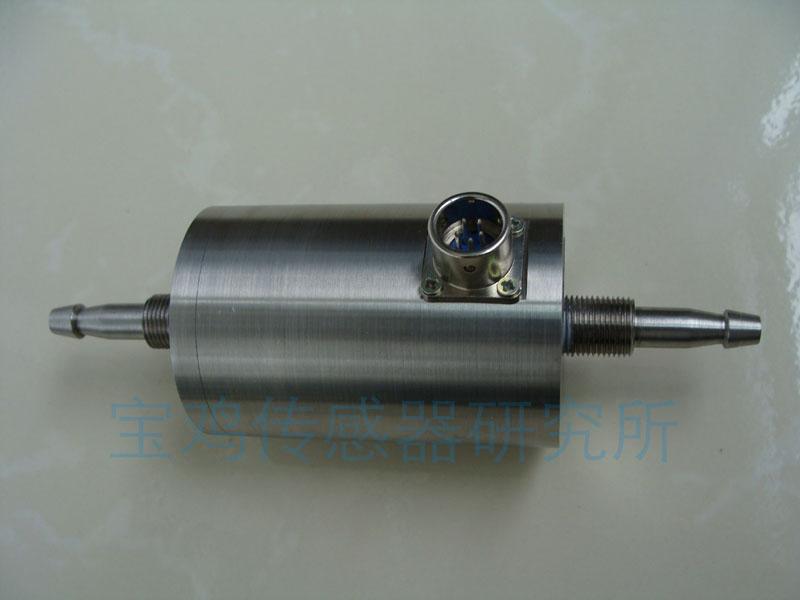

CYG1219型高精度微差壓變送器
特點
l 采用進口壓力測量元件,測量精度高
l 全溫區補償、穩定性好
l 新工藝,正負壓輸出信號對稱
l 無應力封裝。線性佳
概述
CYG1219型微差壓變送器是采用進口高精度、高穩定性的微差壓傳感器,經激光調阻和的厚膜技術溫度補償,信號放大、V/I轉換,輸出工業標準的電流、電壓信號。
該變送器可廣泛應用于科研、紡織、制冷、化工、醫藥、食品、氣象等領域?qū)ξ翰顨怏w的壓力測量與控制。
性能指標
量程范圍:0~700Pa~10KPa
過載:200 %
壓力類型:差壓
精 度:±0.5%FS()
長期穩定性:≤0.5%FS/年
供電范圍:12~28VDC
信號輸出:4~20mA(兩線)0~10/20mA(三線)0/1~5/10V(三線)
壓力接口:M20X1.5 M12X1 G1/2 G1/4 (客戶自訂)
補償溫度:-10℃~+60℃,
工作溫度:-30℃~+80℃
存儲溫度:-30℃~+85℃
測量介質:無腐蝕性干燥氣體
防護等級:IP65 ~ IP66
外形結構
單位:(mm)
圖1
圖2
圖3
電氣連接
| 出線方式 | 密封等級 | 兩線定義 | 三線定義 | 導線顏色定義 |
| 航空插件 | IP65 | 1:電源 2:信號 | 1:電源 2:信號 3: 地 | 紅:電源 藍:信號 黃:地 |
| 赫斯曼插件 | IP66 | 1:電源 2:信號 | 1:電源 2:信號 地 | 紅:電源 藍:信號 黃:地 |
選型提示
1. 客戶選型時請?jiān)谟嗀泦紊献⒚鞴╇婋娫?,未注明的按?span>24VDC供貨。
2. 客戶請?jiān)谟嗀泦紊献⒚鳟a(chǎn)品要求導線長度,未注明的按照0.5米/只供貨。
3. 高靜壓低差壓工況請配合三閥組合理使用。
4. 若用戶對產品其它功能有特殊要求,請與供方聯系,并在合同中注明。
