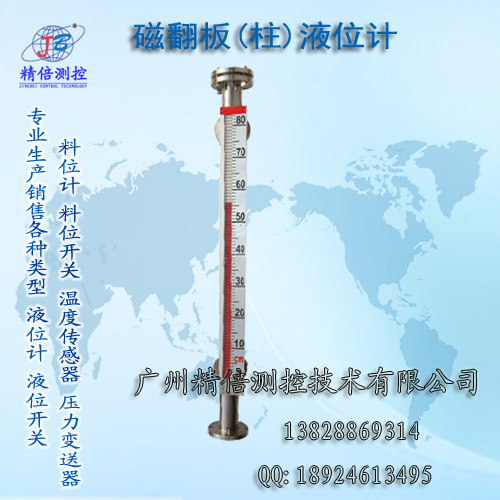

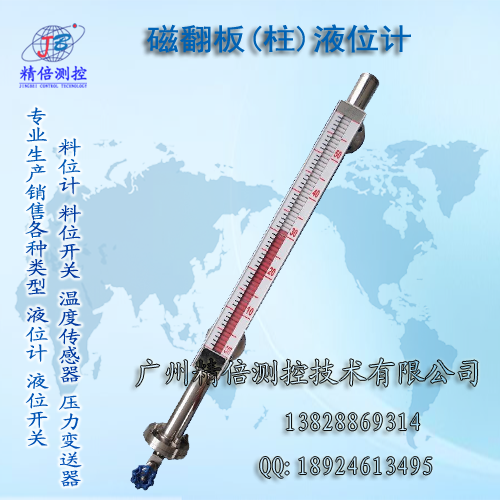

供應側裝不銹鋼翻板式磁性浮球液位計 DN20法蘭型磁翻柱雙色顯示水位計廠家

產品說明：EFQ磁翻柱液位計是安裝在桶槽外側或頂部，用以指示和控制桶槽內液位高度的一種現場指示及控制的儀表，指示器由磁性色片組成，當本體管內的磁性浮球隨液位上升時，磁性色片由于磁場的作用發生翻轉，顏色由紅色變?yōu)榘咨蛴砂咨優榧t色，即可顯示液位高度，實現就地顯示。根據客戶需求，也可以在本體管上安裝4-20mA遠傳信號變送器、開關信號變送器、數字液位顯示器等。磁翻板液位計適用于開放或封閉壓力容器內的液位或界面測量。高溫、高壓、低密度特殊浮子的設計，不銹鋼SUS304或SUS316L、特富龍PTFE、聚丙烯PP等腐蝕材料的選用，X-射線探傷檢測，冷軋拉孔焊接等優質材料及技術的應用。可以保證產品適用于任何現場需求。本體管下端密封形式可根據需要加裝排污閥，各種特殊規格可接受訂制。

     技術參數：

產  品  名  稱：不銹鋼磁翻板液位計

介  質  密  度：≥0.5kg/L

界面測量密度差：≥0.1kg/L

介  質  壓  力：≤5.0MP

介  質  粘  度：≤5000mPa.s

介  質  溫  度：標準 -40~120℃

                特殊 -40~350℃

測  量  范  圍：200-6000mm

測  量  精  度：測量值的±10mm

                IP68磁翻板指示器（工程塑膠色片)

指 示 器 類 型：IP68磁翻柱指示器（工程塑膠色片）

                T≥200℃時，只可選陶瓷色片

測 量 管 材 質：SUS304，SUS316(可選SUS316L，HC、蒙乃爾、鈦合金等）

浮  子  材  質：SUS316

通 氣 排污形式：1/2"Plug（特殊情況用戶）

過 程 連接形式：可選DIN/ANSI/GB等

可 選 擇 安 裝：遠傳變送器、磁簧開關、凸輪開關（防爆）

產  品  名  稱：聚丙烯磁翻板液位計

介  質  密  度：≥0.4kg/L

界面測量密度差：≥0.1kg/L

介  質  壓  力：≤1.0MP

介  質  粘  度：≤5000mPa.s

介  質  溫  度：現場指示 -20~80℃

                遠傳輸出 -20~80℃

測  量  范  圍：200-6000mm

測  量  精  度：測量值的±10mm

指 示 器 類 型：磁翻柱指示器（工程塑膠色片）

測 量 管 材 質：聚丙烯PP（可選用UPVC、PVC、CPVC、不銹鋼襯PTFE）

浮  子  材  質：聚丙烯PP（可選用UPVC、PVC、CPVC、不銹鋼襯PTFE）

通 氣 排污形式：1/2"Plug（特殊情況用戶）

過 程 連接形式：可選DIN/ANSI/GB等

可 選 擇 安 裝：遠傳變送器、磁簧開關、凸輪開關（防爆）

安裝注意事項

安裝時磁性開關避免碰撞，以免內部磁簧損壞。

磁性開關的周圍不能有磁場或者導磁金屬靠近。

磁性開關安裝時入線口朝下。

當磁性開關使用在有電感性或電容性負載時應加裝中間繼電器加以保護。

送電前請?jiān)俅螜z查配線是否正確。

連接說明

用戶可以按實際需要選用指針式表頭或數顯表作為終端顯示。數顯表頭必須帶24VDC電源，4-20mA輸入，若無24VDC，則需另配24VDC電源。數顯表頭可帶2~4控制點設置或純顯示。

日常維護

液位計經一段時間使用后，液位計底部、壁管四周及浮球可能有被測介質的沉淀，須及時清洗，否則會影響顯示精度。清洗時，可打開液位計底部法蘭進行清洗。安裝浮球時，注意浮球方向，定期檢查連接法蘭之間的密封墊片，及時更換老化墊片以防滲漏。查各緊固件是否松動，檢查變送器及限位開關連續是否正常，打開變送器裝置及限位開關外殼前應切斷電源。
