1  概述

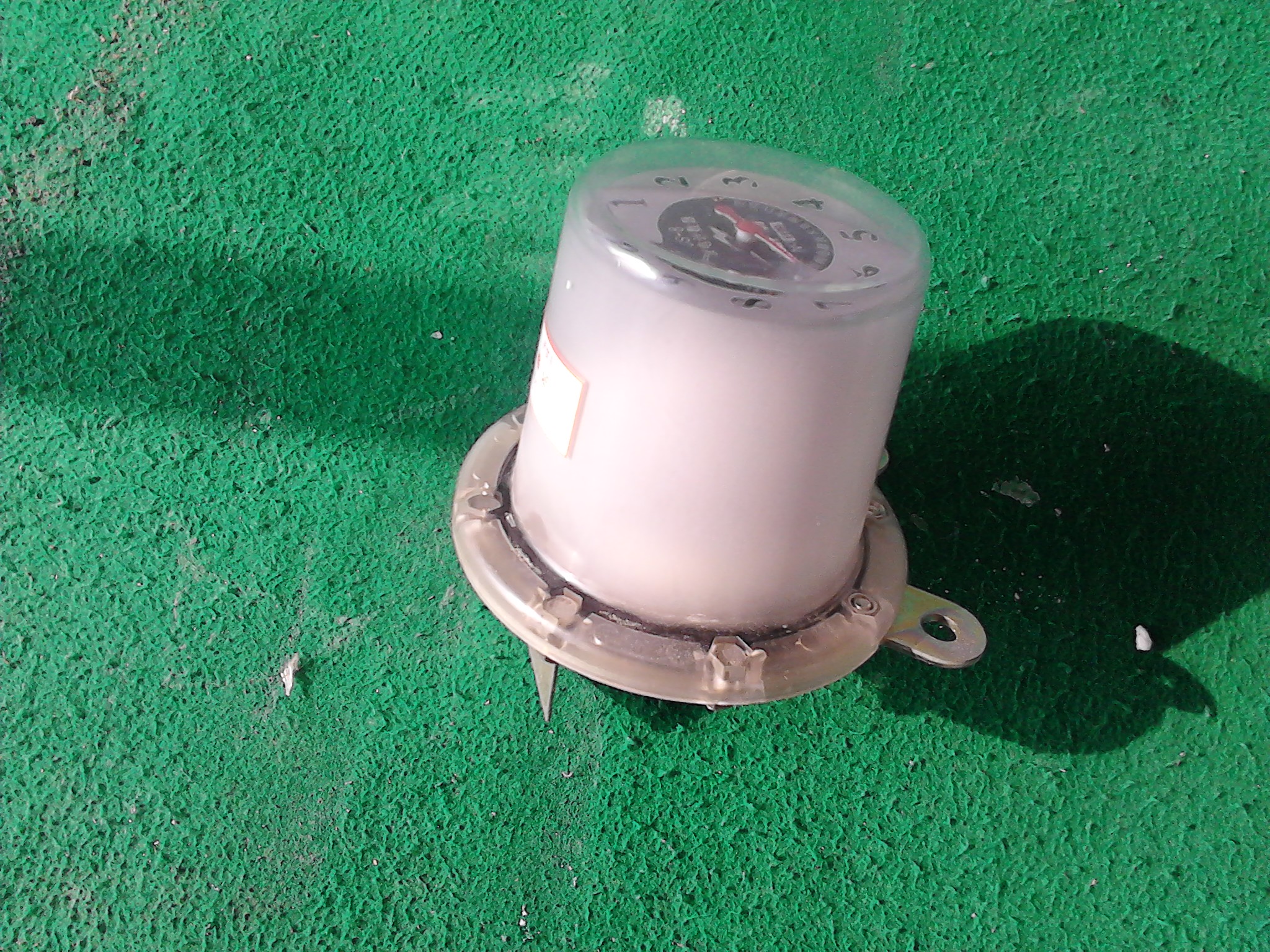

JCQ系列避雷器監測器是串聯在避雷器接地回路，集監測避雷器泄漏電流和記錄避雷器動作次數于一體的在線監測儀器。適用于500kV及以下電壓等級的無間隙氧化鋅避雷器，使用環境條件與配套避雷器相同。

監測器主要由信號輸入電路、保護電路、電流測量電路和放電記數電路等組成。

2  產品性能和特點

2.1  采用鑄鋁外殼，美觀大方。

2.2  兩位電磁式計數器記錄避雷器放電次數。循環累加數字計數，清晰明顯、自動歸零。

2.3  模擬指示電流表監測避雷器的泄漏電流。

電流表在泄漏電流測量量程內采用彩色刻度分別標度出避雷器泄漏電流的運行區域，大大方便用戶判斷避雷器的運行狀況。

：表示所測泄漏電流在避雷器正常工作電流范圍內，避雷器工作正常。

黃色：表示所測泄漏電流不在避雷器正常工作電流范圍內，線路及避雷器需進行檢查及監控。

紅色：表示所測泄漏電流已超出避雷器正常工作電流范圍，避雷器需檢修或更換。

2.4  超量程顯示。當避雷器泄漏電流超過電流表基本量程時超量程指示燈亮。

2.5  監測器電流表采用不同的量程，以適用于500kV及以下電壓等級的各型避雷器。

2.6  監測器符合機械行業標準JB/T 10492-2004《交流無間隙金屬氧化物避雷器用監測器》。

2.7  JCQ系列避雷器監測器的主要性能參數詳見表1。

3 安裝方法

3.1  首先檢查監測器的外觀有無破損、電流表指針是否在零位。

3.2  監測器的電流表校準及記數動作試驗（詳見4檢驗方法）。

3.3  安裝

3.3.1  安裝時先將監測器的接地安裝端面進行處理，以保證可靠接觸。

3.3.2  安裝方法

監測器應串接于避雷器與地之間。

首先參照監測器的外型安裝尺寸圖，在避雷器底部法蘭與地之間利于觀測的合適位置，用φ10×35的螺栓（自帶）通過監測器的接地安裝端將其固定，接地安裝端可靠接地；其次將避雷器的底部法蘭與監測器的輸入端通過排線牢固連接。

3.3.3  需從線路中卸下監測器時，應先用接地線將避雷器的接地端可靠接地（先接地線，后接避雷器的接地端），然后再拆卸監測器。將監測器重新安裝完畢后，再將接地線去除（先斷開避雷器的接地端，后斷開地線），注意安全。

3.3.4  安裝時監測器輸入端引線拉力不大于50N。

 表1  JCQ系列避雷器監測器的主要性能

4  檢驗方法

監測器在投入運行前和在運行一、二年之后，應進行檢驗。

4.1  監測器電流測量校準

4.1.1  按圖1將交流電壓源、交流毫安表和被檢監測器串接于同一電路中。

4.1.2  緩慢調節交流電壓源的輸出電壓，使被檢監測器電流表順序地指示于每個數字分度線上，記錄交流電流表對應的讀數值。

.1.3  計算上述各點電流基本誤差，若監測器電流指示誤差在5.0級以內，則判斷該監測器電流測量合格。

4.2  記數動作試驗

圖1 監測器電流測量校準回路           圖2 監測器記數動作試驗回路

圖中： V：交流電壓源 1.5級 0～500V     圖中：E：1000V搖表

mA：交流毫安表 1.5級 0～10mA           C：10μF/600V電容

J：JCQ監測器                           K：雙刀雙擲開關

                                  J：JCQ監測器

按圖2所示原理接線，先轉動搖表對電容（10μF/600V）充電，待充電穩定后在保持搖表轉速的情況下斷開充電回路，再將充好電的電容器對監測器輸入端和接地端放電，此時監測器應動作一次。連續試驗5～10次，均應能準確動作，則認為監測器動作記數性能完好。否則應進行檢修或更換。

5  用戶須知

5.1  監測器有故障后，不要自行修理，請寄回生產廠家處理。

5.2  訂貨時須注明產品的完整型號、所需數量及其它特殊需求。

5.3  本單位可根據用戶需求改變電流測量量程及彩色刻度。

5.4  本單位可根據用戶需求提供大方波容量、大標稱電流等參數的特種監測器。

5.5  JCQ監測器外形尺寸安裝圖。
