空間環境模擬器定制加工

為了考核航天產品對真空環境的適應能力及熱控制的檢驗性和可靠性試驗，需要建立一個適宜的空間模擬環境，以進行產品在高空或是低空的高低溫、光學性能測試和其他綜合性能測試。

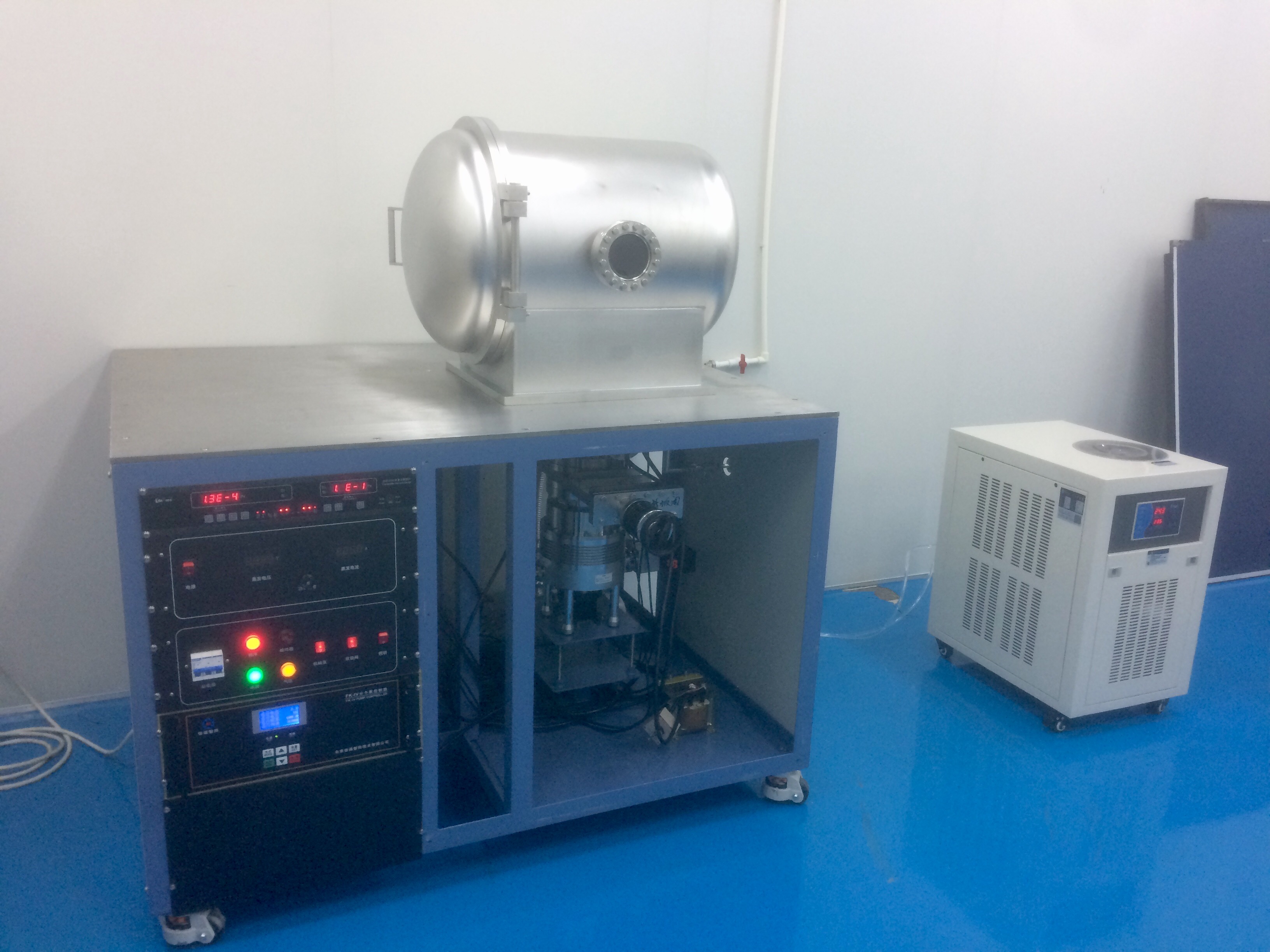

VY-SES型系列空間環境模擬設備是為航天產品或其他試件做空間環境模擬實驗而設計的。它是一個真空容器，內裝熱沉，熱沉內空間環境溫度可從-100℃～+100℃調節，以滿足不同的高低溫試驗。熱沉端裝在大門封頭上，隨大門的啟閉而開關。為使實驗條件更接近實際的使用環境，設計時將熱沉端蓋伸入熱沉內（距離熱沉門口約200mm）以保證熱沉內溫度均勻性的實現。熱沉內噴涂HRB-2B航空黑漆（§≤0.92）以提高熱沉溫度輻射力，使被測試件溫度快速平衡和提高溫度均勻性。大門中心帶有Dg150觀察窗，并配有磁力耦合擋板，以保證試件的環境。

腔體溫度從室溫至-60℃是由兩臺復疊式的氟利昂制冷機來實現（設備實際達到-70℃），為考慮降溫速率，也可以先充氮來加速降溫。室溫至+100℃是由熱沉外面的電熱絲加熱體通過溫度控制調節儀自動調節來實現。

1. 冷態極限真空度：≤5×10-5Pa

2. 系統漏率：≤10-8Pa.M3/s（用氦質樸檢漏儀檢漏）

3. 熱沉底板連在筒體上，熱沉前輻射板連載大門上，熱沉上有液氮、氟利昂盤管和電熱體三套溫度控制裝置

4. 升溫速率：熱沉由-100℃至+100℃平均升溫速率不小于1℃/min

5. 降溫速率：熱沉由+100℃至-100℃平均升溫速率不小于1℃/min

6. 熱沉由+100℃至常溫其溫度不均勻性為±1.5℃，電加熱狀態

   熱沉由常溫至-60℃其溫度不均勻性為±2.5℃，用復疊式制冷機（可用液氮預冷）

   熱沉由-60℃至-110℃其溫度不均勻性為±3.5℃，用液氮制冷

7. 溫度穩定性：恒溫1小時后其穩定性為+100℃至+50℃下±1.5℃/h；+50℃至-65℃下±2℃/h。

8. 運轉周期：連續運轉15天，四個端點+100℃，+50℃，-60℃，-110℃（真空狀態下）

9. 實驗對象的熱負荷：實驗對象的熱負荷為300W（以電阻發熱試驗），負載質量為100Kg。

10. 腔內存放試件的托架，并有照明燈

11. 腔體上有供試驗時測試產品的密封引線插座，10對耐高壓（交流1500V）引線，附有電極防潮措施，安裝在兩個Dg100法蘭上，31芯引穿墻式引線3個，安裝在Dg50法蘭上。

12. 液氮罐：175升2個，可方便轉換

13. 電控系統：具有缺相、缺水、超溫報警（聲控），另加一路超溫報警及切斷電源系統，溫度及真空度有數顯表示；設備具有工作狀態流程圖和電路上必要的互鎖（用PLC執行）

計算機控制管理系統：主要包括觸摸屏人機界面及一套完整有效的控制管理軟件，對試驗項目和操作過程進行管理。系統能對溫度、功率等參數進行設定，對溫度和真空度等測量數據進行實時采集、存儲，并以數字及圖形方式顯示，并可在觸摸屏上顯示記錄并可導出溫度時間曲線及真空度時間曲線；通過軟件還可以對泵、閥們及制冷機等進行手動機自動控制和顯示工作執行情況。
