HAXPH-2000高壓相平衡實驗裝置使用說明書

一、主要技術指標

1．工作壓力：20Mpa，壓力測量精度：0.01Mpa；

2．工作溫度：150℃，溫度測量精度：0.1℃；

3．高壓相平衡釜容積：60mL(理論)；

4．高壓相平衡釜體積變化范圍：25.165mL～60mL(理論)；

5．高壓相平衡釜柱塞直徑：21.5㎜，柱塞每進退1㎜，體積變化0.36287mL；

6．電源電壓：220V；

7．加熱功率：1Kw；

8．儀器外型尺寸：長×寬×高    710×550×865

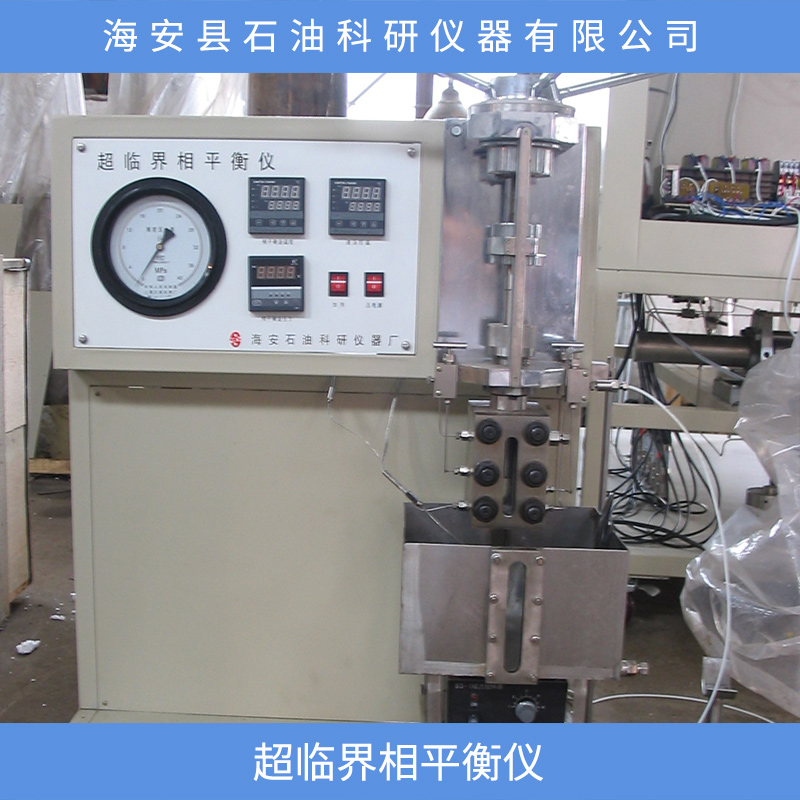

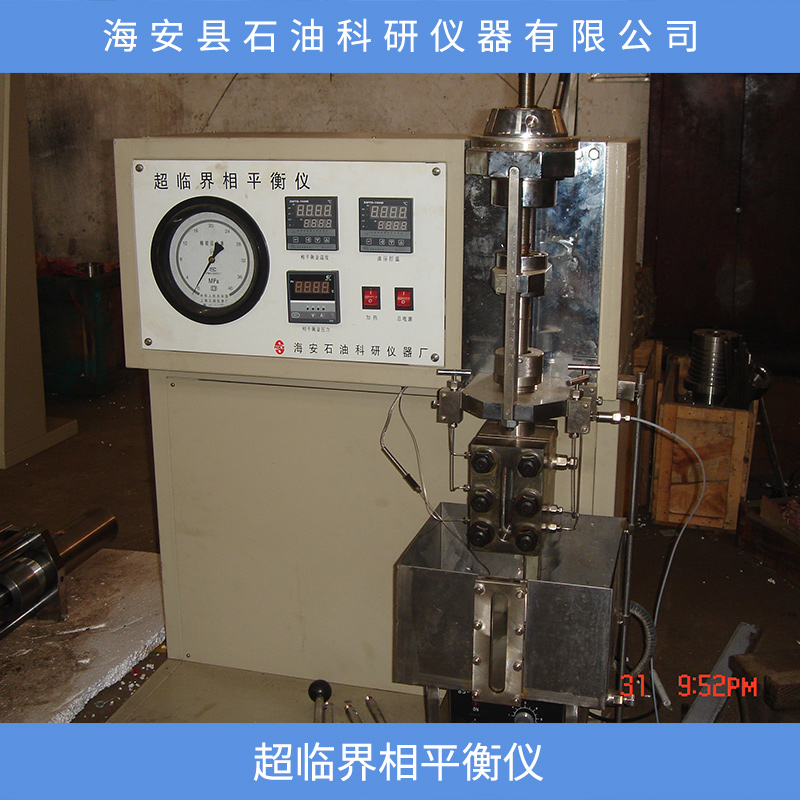

二、相平衡儀的結構組成及其操作

相平衡儀由以下各部件組成：

1．相平衡釜

相平衡釜耐壓20Mpa，耐溫150℃，釜前后開觀察窗，可視范圍15×96㎜。釜體容積通過柱塞的伸縮可變化其容積，柱塞的伸縮通過轉動手柄帶動絲杠旋轉而實現，順時針轉動手柄柱塞進，釜體容積變小，逆時針轉動手柄柱塞退，釜體容積變大，柱塞每進退1㎜，體積變化0.36287mL，柱塞伸縮量為96㎜，釜體體積變化34.835mL。

釜體容積變化量除通過標尺刻度計算外，還可通過圓盤刻度更計算，刻度盤上均勻刻度400格，絲杠螺距為2㎜，刻度盤每轉一轉，柱塞進退2㎜，體積變化0.7254mL，所以刻度盤上每格為0.00181mL。

相平衡釜上設計有液相取樣口，汽相取樣口，進料口，測量口和測壓口，具體分布如圖所示。

2．油浴

   電源電壓220V，加熱功率1Kw，工作溫度150℃，溫度測量精度0.1℃。

油浴安裝在升降臺上，可隨升降臺升降而升降。

油浴上開有玻璃視窗口，并安裝照明燈，以方便相態釜觀察。

油浴采用不銹鋼材料制作，外型尺寸260×240×160㎜，工作時，打開加熱開關，在油浴溫控儀上設定加熱溫度，溫控儀自動控制油浴加熱、恒溫。

3．升降臺

升降臺高度200㎜，油浴與攪拌器安裝在其工作臺上。

旋轉升降臺螺紋把手，從而達到升降油浴、攪拌器的目的。

4．?dāng)嚢杵?/span>

電源；交流220V，采用磁力帶動相態釜內攪拌子旋轉達到釜內攪拌之目的。

攪拌速度通過調節攪拌器上的調速旋鈕，實現無級調速攪拌器安裝在升降臺面上，頂面緊靠油浴。

5．壓力測量

采用精密壓力表和壓力變送器雙重測量。

壓力表量程40Mpa，精度0.4級。

壓力變送器型號：DBY-300型，量程：40Mpa

壓力數顯表型號：WP-C701-00-12-P

6．安全閥

在壓力測量管路上設計有安全閥，安全閥設定在25Mpa，超過此壓力，安全閥將自動打開，低于此壓力，安全閥自動關閉。

7．溫度測量

相態釜內安裝Ф1㎜的K型測溫探頭，溫度值由XMTA-7511溫控儀測量并顯示，顯示精度0.1℃。

8．閥門及管路

汽相取樣閥、液相取樣閥、進樣閥全部采用WFS-2型高壓針型水平閥，管線采用Ф2×0.5㎜高壓不銹鋼管線。

閥門、管線耐壓不低于50Mpa。

三、安全及維護

1．相態釜、閥門、管路有其工作壓力，使用時各個接頭必須擰緊，切不可超過其允許壓力范圍，特別是使用氣體加壓時，更要特別小心，以防高壓傷人。

2．壓力變器、壓力表等儀表有其量程，使用時不可超過儀表量程，以防損壞儀表。

3．油浴加熱時，外表面有很高溫度，切不可用手觸摸，以防。

4．相態釜用完后要及時清洗吹干，防止管線及釜內結垢，銹蝕。

5．密封元件要定期更換，以防泄漏。

6．儀器要有安全可靠的接地，以防漏電傷人。
