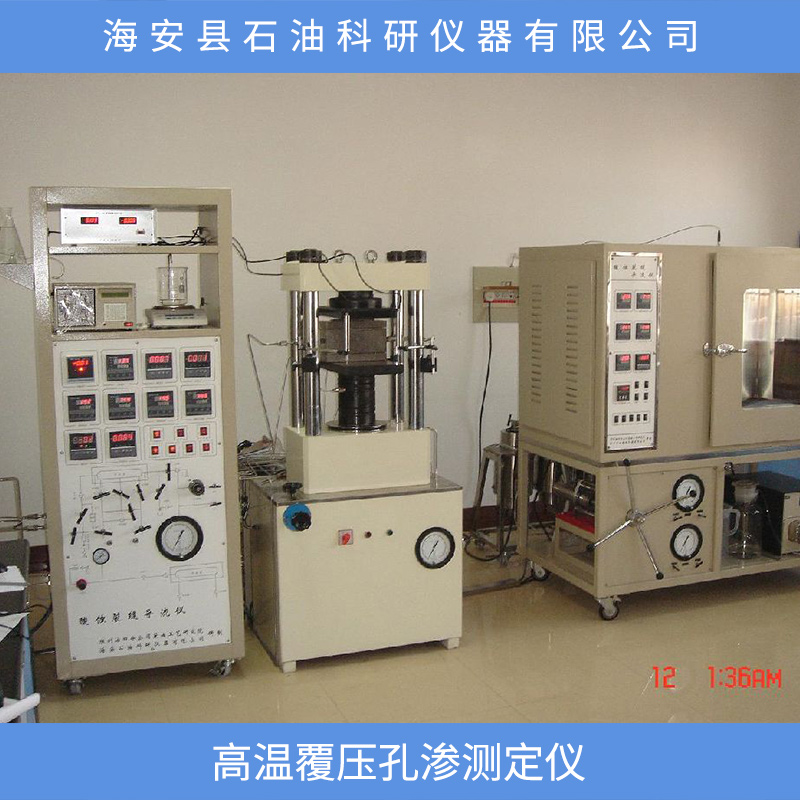

高溫覆壓孔滲測定儀 高溫覆壓孔滲測定儀廠家 直銷壓孔滲測定儀裝置

高溫覆壓孔滲測定儀高溫覆壓孔滲測定儀廠家直銷壓孔滲測定儀裝置

前      言

巖石孔隙度、滲透率是評價油氣藏和計算儲量的重要參數，一般是在常溫、常壓下測得的，它并不能代表油藏儲層物性的真實特征。理論表明，溫度和壓力的環境因素對巖石孔、滲的測定有著重要的影響。為此，研制此設備，對油田儲層參數的計算、合理制定開發方案，有著重要意義。

一、方  法  原  理

㈠．孔隙度

高溫高壓孔隙度的測量，系氣體法測定，測量介質為氮氣，原理基于波義耳定律，即用已知體積的標準體，在設定的初始壓力下，使氣體向處于常壓下的巖心室作等溫膨脹，氣體擴散到巖心孔隙之中，利用壓力的變化和已知體積，依據氣態方程，即可求出被測巖樣的有效孔隙體積和顆粒體積，則可算出巖樣孔隙度。

㈡．滲透率

以氮氣為標準測試氣體，當?shù)獨庠谝欢ǖ膲毫ψ饔孟铝鬟^被測樣品時，樣品兩端建立壓差△Pc，用質量流量計計量氣體流量，集合其它參數用達西定律計算巖心滲透率。

儀器可在不同測試壓力下測定滲透率，回歸出克氏滲透率值。

二、主  要  性  能

1．滲透率

測量范圍：0.0001×10^-3μm²～8000×10^-3μm²；

相對誤差：K＜1×10^-3μm²，20%

            1×10^-3μm²＜K＜40×10^-3μm²，10%

K＜40×10^-3μm²，5%

2．孔隙度

測量范圍：≥0.5%

偏差：0.5%

3．儀器工作條件

溫度：常溫～150℃

壓力：軸壓0～70MPa

        環壓0～70MPa

 三、組成儀器的各部件技術規范

1．調壓閥1

型號：YT—5型，入口壓力：0～32MPa、出口壓力：0～4MPa

2．調壓閥2

型號：YT—5型，入口壓力：0～32MPa、出口壓力：0～4MPa，提供壓力倍增器的增壓。

3．調壓閥3

型號：YT—5型，入口壓力：0～32MPa、出口壓力：0～4MPa，提供滲透率測量壓力。

4．調壓閥4、調壓閥5

入口壓力：0～1MPa、出口壓力：0～0.8MPa，提供孔隙度的測量壓力，滲透率的測量壓力。

5．壓力倍增器

      增壓比1﹕15，增壓70MPa，提供夾持器軸向環向壓力。

6．儲液罐

      容積600mL，壓力16MPa

7．三軸夾持器

軸壓、環壓：70MPa，適用巖心規格：φ25×25～80mm

耐溫：180℃

8．模型杯

       配有4種規格的標準塊，通過模型杯、標準室夾持器可測定巖心的顆粒體積和孔隙體積。

9．軸向、環向壓力傳感器

      量程：80MPa、精度：0.5%F·S

10．出口壓力傳感器

量程：0.1KPa、精度：0.1%F·S

11．孔隙度測量壓力傳感器

      量程：1 MPa、精度：0.1%F·S

12．巖心進口壓力傳感器

      量程：1 MPa、10 MPa，精度：0.1%F·S

13．恒溫箱

      工作溫度：150℃、控溫精度：±1℃

14．?dāng)?shù)據采集控制

      C104HPCI數據采集板，PCI8340

15．計算機、打印機

      聯想4900，HP1020激光打印機

16．氣體質量流量計

      量程3.5-13.5sccm、500sccm、3000sccm，精度±1%F·S
