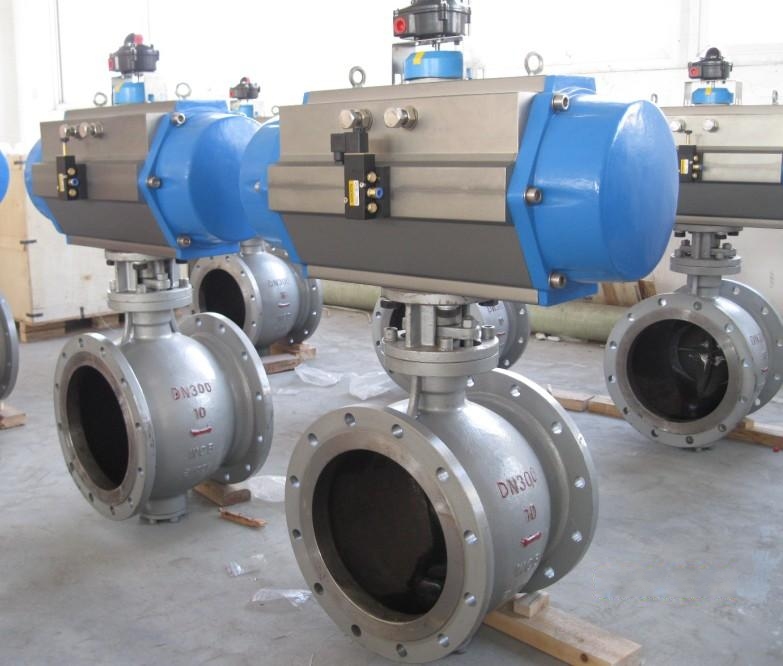

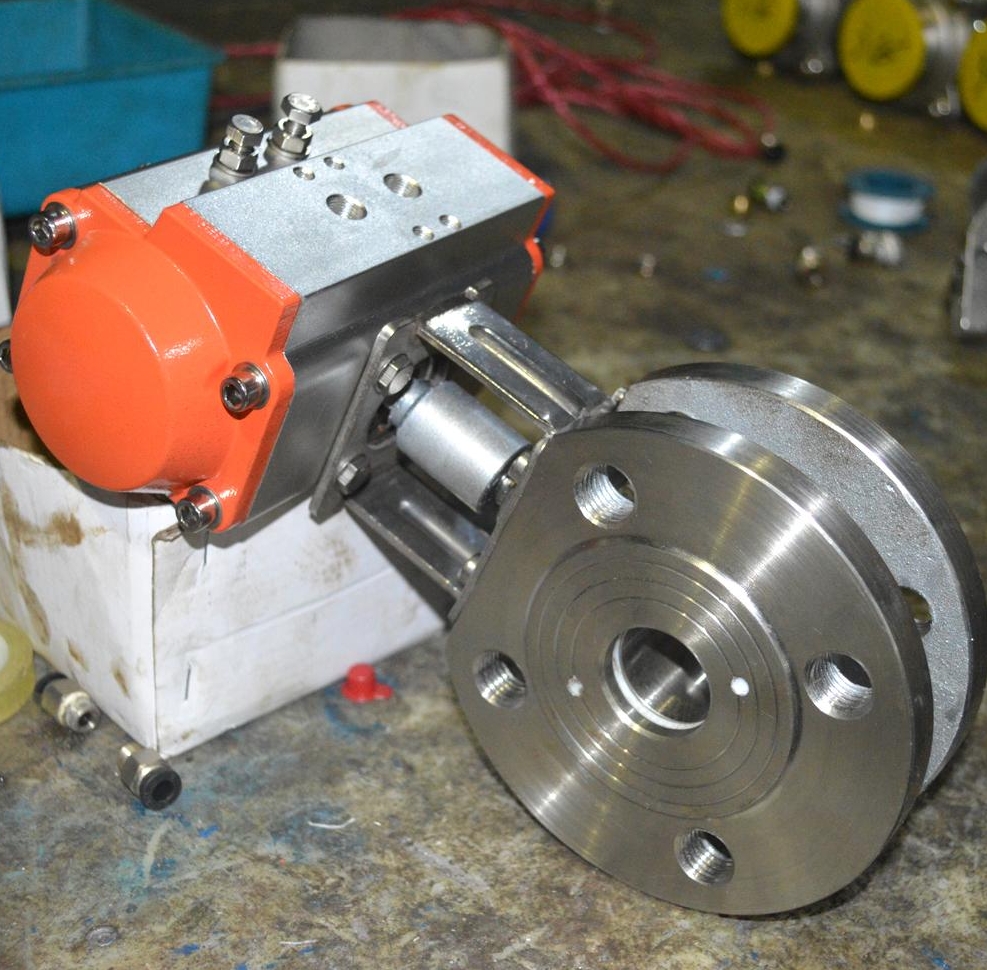

氣動薄型對夾球閥Q671F 氣動不銹鋼球閥 氣動硬密封球閥

氣動薄型對夾球閥Q671F外形尺寸參數（如需更具體的資料可來電咨詢）:

通徑	英寸	壓力(Mpa)	德標尺寸						美標尺寸
			L	D1	D2	D3	H	n-?m	L	D1	D2	D3	H	n-?m
15	1/2	1.6 2.5 4.0	42	15	45	65	46	4-12	42	15	35	60.5	41	4-1/2
20	3/4		44	20	58	75	51	4-12	44	20	43	70	44	4-1/2
25	1		50	25	68	85	62	4-12	50	25	50.8	79.3	46.5	4-1/2
32	1 1/4		60	32	78	100	72	4-16	60	32	63.5	88.9	55	4-1/2
40	1 1/2		65	40	88	110	78	4-16	65	40	73.5	98.6	64	4-1/2
50	2		80	50	102	125	86	4-16	80	50	92	120.6	73.1	4-5/8
65	2 1/2	1.0/1.6	110	63.5	122	145	108	4-16	110	63.5	105	139.7	88	4-5/8
		2.5/4.0						8-16
80	3	1.0/1.6	120	76	138	160	116	8-16	120	76	127	152.4	97	4-5/8
		2.5/4.0
100	4	1.0/1.6	150	95	158	180	139	8-16	150	95	157	190.5	117	8-5/8
		2.5/4.0			162	190		8-20
125	5	1.0/1.6	180	118	118	210	176	8-16	195	118	186	215.9	155	8-3/4
		2.5/4.0				220		8-24
150	6	1.0/1.6	225	142	212	240	192	8-20	225	142	215.9	241.3	194	8-3/4
		2.5/4.0			218	250		8-24
