經濟新常態下，鈑金加工行業的發展整體處于低谷徘徊，以往常規產品需求量日趨下降，一些“私人訂制”式的新產品、小批量高精密焊接要求的產品越來越多。為滿足這些新的客戶需求，并能保質保量按期完成產品生產，這時候一套標準化、系列化、模塊化的通用夾具——維柔性組合工裝夾具在實際生產中的靈活應用卻顯得至關重要，它既可以滿足多品種、多規格、小批量的不同產品生產要求，同時又能滿足后續新產品、新訂單的開發、試制、打樣、中小批量生產的儲備要求。三維柔性組合工裝夾具的應用不僅能實現不同產品定位裝夾方式的靈活快速切換，而且可以大大降低工裝夾具設備投入成本、公司場地占用成本，出樣時間更快、生產周期更短。

1. 三維柔性組合工裝的組成

    柔性組合工裝可完全替代大部分工裝進行產品的組對及焊接裝夾，同時也可配合一些簡易定位裝置實現復雜工件的組對和拼裝要求，以適應不同產品、不同結構的定位需求，達到降低工裝投入成本、加快產品制造周期的目的。柔性組合工裝夾具主要由以下幾個系統模塊組成：

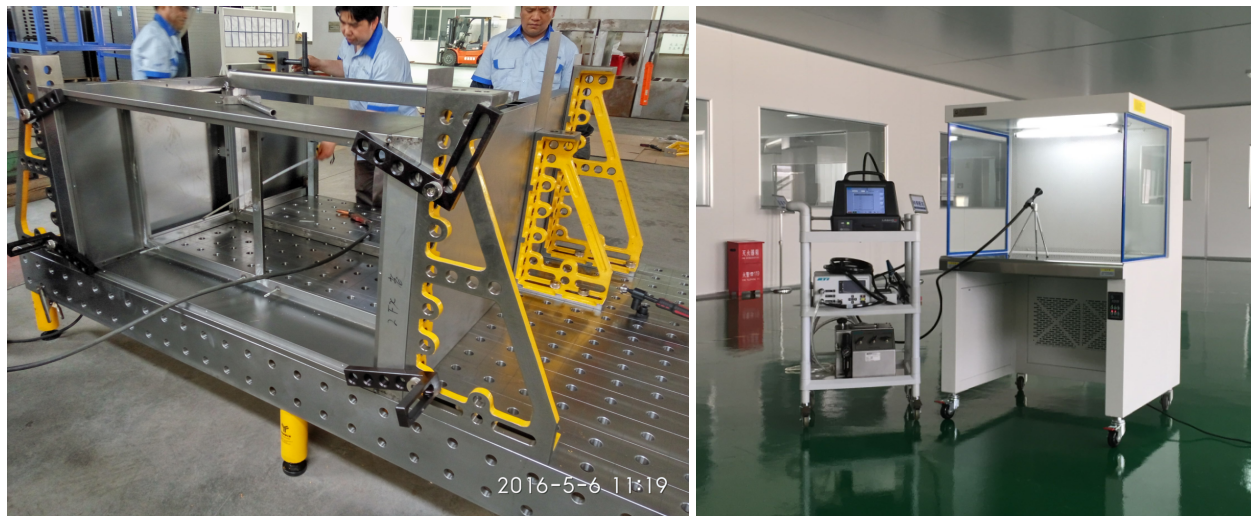

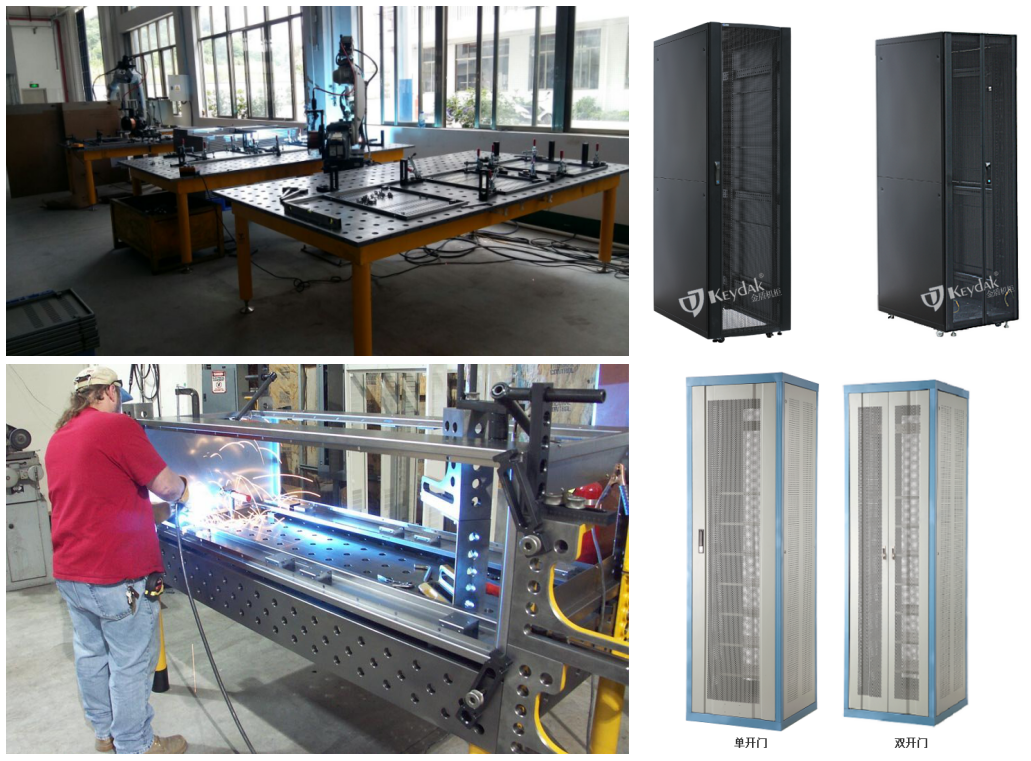

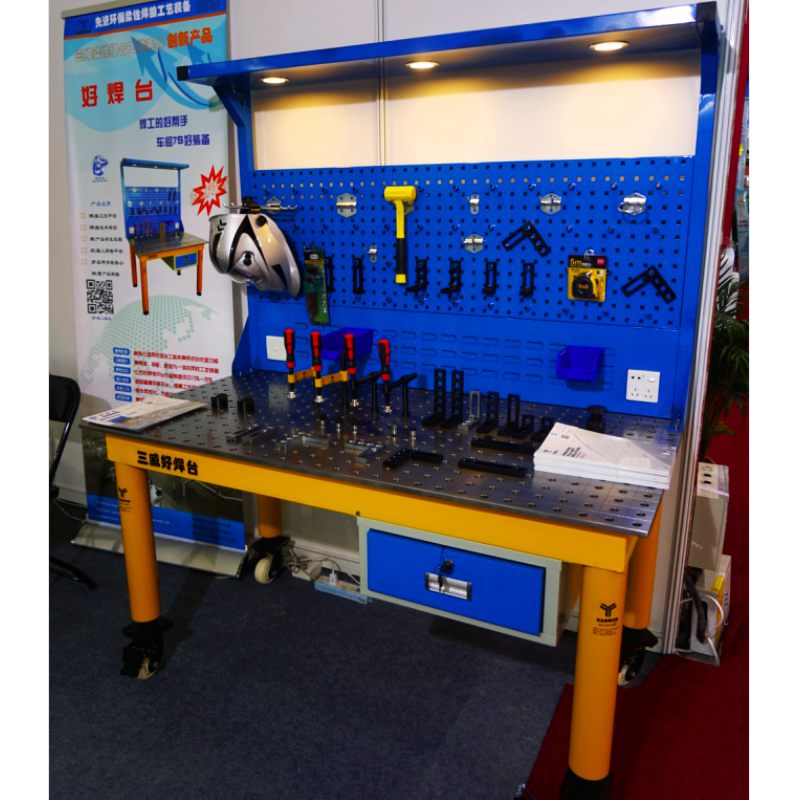

（1）基礎件 工作臺的5個工作面都有100mm×100mm的網格（D28系列）或50mm×50mm網格（D16系列），并且工作臺上X、Y方向都有毫米刻度標識，方便工件在組對過程中進行尺寸的測量以及定位座定位測量，如圖1所示。工作臺材質選擇有鑄件（HT300)、焊接件（Q345B）、SUS304三種形式，可根據產品重量、承載要求等選擇適合的支腿類型。

圖1-工作臺

（2）支承件  包括U型方箱、L型方箱、支撐角鐵、角度器、角型連接塊等。

（3）定位件  包括定位角尺、定位平尺、平面角尺、V型塊等，如圖2所示。

（4）鎖緊件  包括快速鎖緊銷、沉頭鎖緊銷、手柄式快速壓緊件等，如圖3所示。

其他輔件 工具推車、調換、油石、毛刷等。
