我公司銷售全新/JUKI貼片機無鉛回流爐，回流焊機，波峰爐／無鉛波峰爐，接駁臺，上下料機，波峰焊出入板機，smt回流焊，回流爐，smt周邊設備    楊生15323488843




作為模塊理念的單模塊，可以根據生產能力組成靈活的貼片機生產線。
13,200CPH：芯片(激光識別 / 實際生產工效


     激光貼片頭×1個（4吸嘴）
0603（英制0201）芯片～20mm方形元件、或26.5×11mm


0402（英制01005）芯片為出廠時選項。




　規格：



 Z／θ軸獨立控制

每個吸嘴的上下移動(Z軸)、旋轉(θ軸)由分別獨立的AC伺服馬達控制。

使吸嘴之間不易受到影響可以進行精密控制。
 ，     JUKI KE-2050貼片機參數：

1、基板尺寸Ｍ基板用(330×250mm)
 Ｌ基板用(410×360mm)○
 Ｌwide(510×360mm)○
 Ｅ基板用(510×460mm)

2、元件尺寸0603芯片（英制0201）芯片～20mm方元件或26.5×11mm（0402（英制01005）

3、元件貼裝速度芯片元件 13,200CPH *1

4、元件貼裝精度激光識別 ±0.05mm

5、元件貼裝種類最多80種（換算成8mm帶

6、裝置尺寸*2（W×D×H*3）1,400×1,393×1,440mm

7、重量：約1,400kg

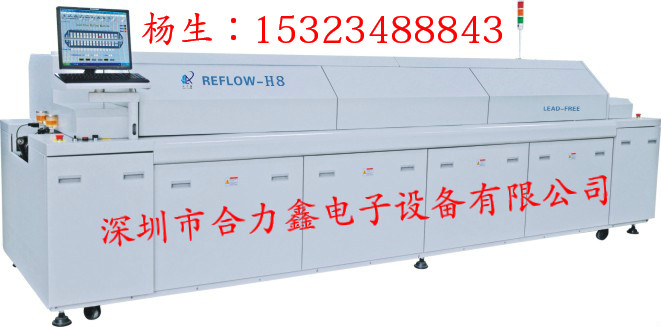

REFLOW-H8全電腦無鉛回流焊機 楊生15323488843
特點：
■Windows-XP視窗操作界面,設計兩種控制方式，電腦控制與緊急手動控制，具有安全保障功能；
■采用*德國技術的加熱方式,熱轉換率極高，相同的爐溫設置可達到比同類機型高出15%的產能,同樣的產能可實現比同類機低15-20℃的爐溫設置進一步減低熱風對PCB板及元器件的微損傷；
■各溫區采用強制獨立循環，獨立PID控制，上下獨立加熱方式，使?fàn)t腔溫度準確，均勻，熱容量大
■由于采用獨特的運風方式，四面回風設計，了導軌對PCB板面受溫不良的影響,對PCB板的加熱,    比同類機型更均勻,更迅速；
■獨有爐膛均風結構,可對爐膛內不同區域因結構不同而引起的風速差做調節,加熱極為均勻；
■采用進口耐高溫馬達、長期使用,品質穩定；
■內置式風冷區,二個冷卻區,冷卻效果；
■冷卻氣體強制排出，空調環境使用，環保省電；
■自帶溫度曲線測試功能(3路測溫系統)；
■配置網帶導軌傳送系統；
■加熱區上蓋可自動打開，方便維護，并配有開蓋安全裝置；
性能指標：
1)機身尺寸5000*1350*1450(mm)
2)起動總功率45KW ,正常工作時消耗功率:8KW
3)控制溫區:加熱區上8,下8,2段風冷區
4)加熱區長度3000MM
5)控溫精度:±1℃
6)PCB溫度分布偏差: ±2℃
7)升溫時間(冷機啟動)25分鐘以內;
8)傳送帶速度:0-1.8M/MIN
9)傳送帶高度:900±20mm
10)傳送帶寬度:480 mm
11)基板尺寸:W350 mm
12)適用錫膏類型:無鉛焊料/普通焊料;
13)適用元件種類:BGA,CSP等單/雙面板;
14)停電保護:UPS;
15)控制方式:全電腦控制;
16)爐體氣缸頂起;
17)重量：1600kg

我公司銷售全新無鉛回流爐，回流焊機，波峰爐／無鉛波峰爐，接駁臺，上下料機，波峰焊出入板機，smt回流焊，回流爐，smt周邊設備     楊生：15323488843




HLD-250自動送板機


外型尺寸：(L)1350*(W)760*(H)1250mm，外型結構:鋁型材筐架,封板噴涂處理,顏色為電腦白
料架尺寸：（L）355*（W）320*（H）563mm，使用PCB板規格：350*（50-250mm）
電源:220V/AC/50-60HZ,壓縮空氣：5~6Kg/cm2，固定邊：前固定。傳送方向：左至右,傳送高度：900±20mm
? 結實和穩定的鈑金主機架設計,
? 有效的氣缸推板設計能確保PCB板不被推壞
? 人機觸摸屏操作界面,高度簡單的人機對話,操作方便易懂
? PLC程控,多功能的電路回路與程序設計,性能穩定,確保生產線暢通平順,發揮產能
? 人性化程序設計,5種Pitch選擇,可設定推PCB板的間距
? 產能設定,可實現計劃生產控制(聲光提示)
? 聲光提示報警系統,人機界面畫面異常信息提示,維護更簡單方便


技術參數
描  述 此設備用于SMT生產線電路板的上板裝置
料箱數量 2個料箱
電路板的上板時間 約3秒或用戶
料箱更換時間 約32秒或用戶
步距選擇 1~5(10毫米步距)
電源及電負荷 AC220V±20V(50/60Hz)單向300伏安
氣壓 0.4~0.6Mpa
氣流量 最多10升/分鐘
電路板厚度 最少0.4毫米
工作周?chē)鷾囟?0~55℃
工作周?chē)鷿穸?20~85﹪
抗干擾 電壓雜訊: 1000Vp-p、波寬1us、1分鐘
耐振動 10~25Hz 振幅0.075分鐘
耐電壓 AC端子對地1500VAC,1分鐘
使用環境 無腐蝕氣體和粉塵的環境
允許瞬時停電 小于20ms
接地 第三種接地
