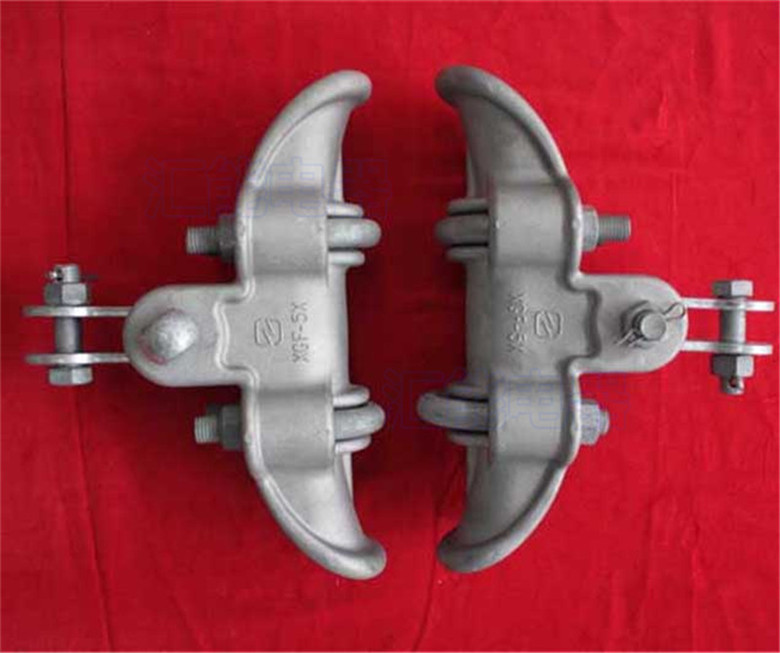

懸垂線夾XGF-4X 5X防暈型下垂式
[電工電氣]
滄州市懸垂線夾防暈型廠家
[電工電氣]
郵箱：
手機：
- 品牌： 其他
- 型號： XGF-4X
- 線芯材質： 鍍銀銅線
- 電壓等級： 超高壓電纜（275～800千伏）
- 絕緣材料： 油浸紙絕緣電力電纜
懸垂線夾簡介
一、懸垂線夾主要用于架空電力線路或變電所，將導線固定在絕緣子串上，通過聯接金具將導線，避雷線懸掛在絕緣子或?qū)⒈芾拙€懸掛在桿塔上。懸垂線夾本體材料有可鍛鑄鐵、高強度鋁合金等材料制造。
二、鋁合金懸垂線夾
線夾船體及壓板以高強度鋁合金鑄造而成，無掛板，懸掛點位于導線軸線上方。這種線夾強度高、重量輕、磁損小，適用于安裝中小截面的鋁絞線及鋼芯鋁絞線。
三、XGF下垂型懸垂線夾為防暈型懸垂線夾，線夾本體、壓板全是由鋁合金材料制造有，固定軸位于導線軸線的下方，藉環首螺栓安裝在上杠聯板上
線夾由非磁性材料制造，了磁滯損失；強度高，握力大；表面光滑，邊緣呈流線型，減少了電暈的產生。它也與垂鋁合金懸垂線夾可組成500KV線路懸垂組合。
四、XGF下垂式懸垂線夾選型表
| 型號 | 適用導線范圍 (mm) | 主要尺寸 (mm) | 標稱破壞載荷 (kN) | 參考重量 (kg) | ||||
| H | C | M | R | L | ||||
| XGF-5X | 23.7～27.6 | 135 | 20 | 16 | 16 | 300 | 60 | 3.5 |
| XGF-5X/GH | 23.7～27.6 | 150 | 18 | 16 | 17 | 300 | 70 | 4.8 |
| XGF-6X | 36.0～43.0 | 180 | 20 | 18 | 22 | 300 | 90 | 4.8 |
親，您好，價格1元，不代表真實價格，具體價格請咨詢聯系人！
