用途及說明

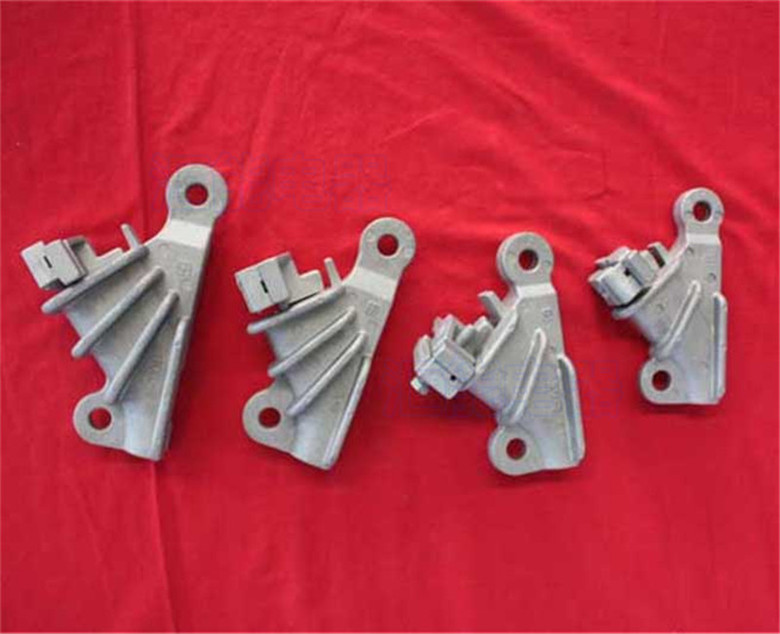

一、NXL 系列楔型耐張線夾適用于20kV及以下配電線路中，將架空絕緣鋁導線或裸鋁導線固定在轉角或終端耐張桿的絕緣子上，從而將架空導線固定或拉緊，絕緣罩與耐張線夾配套使用，起絕緣防護作用。
二、結構特點 Structure feature
1、選用非磁性高強度鋁合金材料制造，無磁滯損耗。
2、楔塊鎖緊結構，安裝簡便可靠。
3、圓弧大面積抱緊，導線不易蠕變，握力大。
三、絕緣罩性能特點
1、1-10kV產品工頻耐壓：≥18kV保壓1分鐘不擊穿 20kV產品工頻耐壓：≥30kV保壓1分鐘不擊穿
2、絕緣電阻：＞1.0×1014Ω
3、環境溫度：-30℃～90℃
4、耐氣候性能：經人工氣候老化試驗1008小時后性能良好
四、NXL拉線耐張線夾選型表
| 型號 | 適用導線截面積 (mm?) | 導線參考外徑 (mm) | 剝線長度 (mm) | 握力 (kN) | 標稱破壞載荷 (kN) | 配套絕緣罩 |
| NXL-1 | JKLYJ、LJ 35 | 7.0 | 245 | 3.4 | 16.8 | NXL-95
|
| JKLYJ、LJ 50 | 8.3 | 5.16 | ||||
| JKLYJ、LJ 70 | 10.0 | 7.12 | ||||
| JKLYJ、LJ 95 | 11.6 | 9.40 | ||||
| 1 kV JKLYJ 35 | 11.0 | 不剝皮 | 3.4 | |||
| 1 kV JKLYJ 50 | 12.3 | 4.5 | ||||
| 1 kV JKLJYJ 35/6 | 10.6 | 8.2 | ||||
| 1 kV JKLJYJ 50/8 | 11.9 | 10.9 | ||||
| NXL-2 | JKLYJ、LJ 120 | 13.0 | 255 | 12.7 | 23.4 |
NXL-150 |
| JKLYJ、LJ 150 | 14.6 | 15.2 | ||||
| 1 kV JKLYJ 70 | 14.1 | 不剝皮 | 6.7 | |||
| 1 kV JKLYJ 95 | 16.5 | 8.9 | ||||
| 1 kV、JKLJYJ 70/10 | 13.7 | 15.2 | ||||
| NXL-3 | JKLYJ、LJ 185 | 16.2 | 300 | 18.5 | 36.3 |
NXL-240
|
| JKLYJ、LJ 240 | 18.4 | 23.6 | ||||
| 1 kV JKLYJ 120 | 18.1 | 不剝皮 | 11.2 | |||
| 1 kV JKLYJ 150 | 20.2 | 17.5 | ||||
| JKLJYJ、95/15 | 16.1 | 22.75 | ||||
| JKLJYJ、120/7 | 16.8 | 17.9 | ||||
| JKLJYJ、150/8 | 18.7 | 21.36 | ||||
| NXL-4 | JKLYJ、LJ 300 | 20.6 | 320 | 30.5 | 61 | NXL-4 |
| JKLYJ、LJ 400 | 23.8 | 39.8 | ||||
| 1 kV JKLYJ 185 | 22.5 | 不剝皮 | 17.38 | |||
| 1 kV JKLYJ 240 | 25.6 | 22.5 | ||||
| JKLJYJ 185/10 | 20.7 | 26.57 |
