CGU/XGU-1 2 3 4懸垂線夾懸吊金具電力金具線路金具

[懸垂線夾]

滄州市CGU/XGU-1 2 3 4廠家

采購數量

1 件以上

價格

電議

運費： 河北滄州市肅寧縣 | 賣家支付運費

購買數量： 庫存 10000件

在線詢盤聯系廠家：18633726697

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[懸垂線夾]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（CGU/XGU-1 2 3 4懸垂線夾懸吊金具電力金具線路金具）

品牌： 其他
型號： CGU/XGU-1
線芯材質： 鍍銀銅線
電壓等級： 高壓電纜 (110千伏以上)
絕緣材料： 油浸紙絕緣電力電纜

懸垂線夾簡介

1、XGU懸垂線夾

2、懸垂線夾主要用于架空電力線路或變電所，將導線固定在絕緣子串上，通過聯接金具將導線，避雷線懸掛在絕緣子或?qū)⒈芾拙€懸掛在桿塔上。懸垂線夾本體材料有可鍛鑄鐵、高強度鋁合金等材料制造。

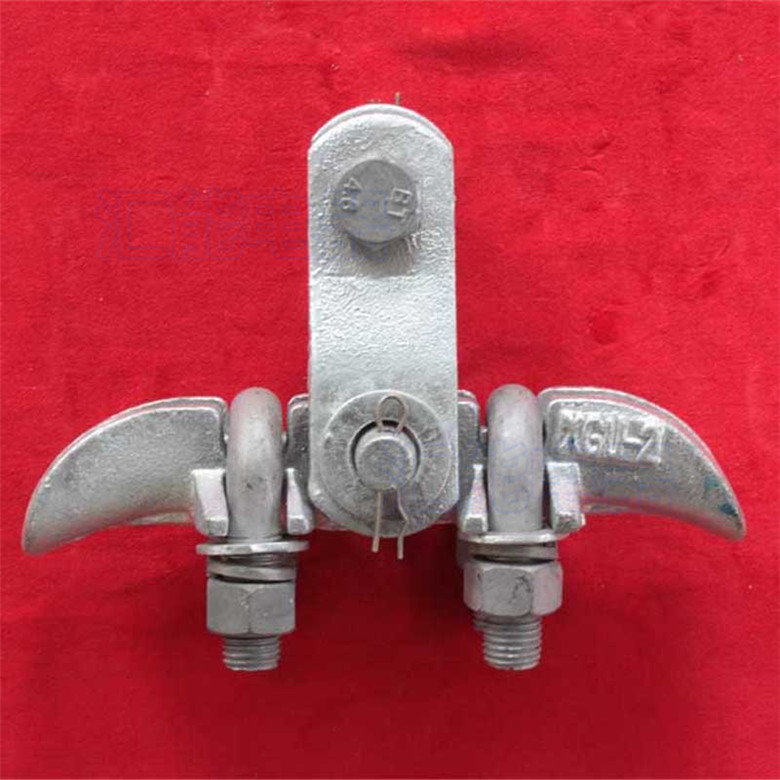

3、XGU懸垂線夾為U型螺絲式懸垂線夾，由可鍛鑄鐵制造的線夾船體、壓板及U型螺絲壓緊壓板使導線固定在一夾船體中，船體由兩塊鋼板沖壓而成的掛板吊掛，掛板安裝在船體兩側的掛軸上，線夾轉動軸和導線在同一軸線上，回轉靈活。U型螺絲式懸垂線夾握力較大，適用安裝中心截面的鋁絞線及鋼芯鋁絞線。在安裝時，導線外應包纏1*10的鋁包帶1-2層。

4、XGU懸垂線夾選型表

型號	國網新型號	適用導線范圍 (mm)	主要尺寸 (mm)			標稱破壞載荷 ( kN )	參考重量 (kg)
型號	國網新型號	適用導線范圍 (mm)	H	L	R	標稱破壞載荷 ( kN )	參考重量 (kg)
XGU-1	XGZ-4009M	5.0～7.0	82	180	4.0	40	1.4
XGU-2	XGZ-4014M	7.1～13.0	82	200	7.0	40	1.8
XGU-3	XGZ-4022M	13.1～21.0	102	220	11.0	40	2.0
XGU-4		21.0～26.0	110	250	13.5	40	3.0

型號	適用導線范圍 (mm)	主要尺寸 (mm)			標稱破壞載荷 (kN)	參考重量 (kg)
型號	適用導線范圍 (mm)	H	L	R	標稱破壞載荷 (kN)	參考重量 (kg)
XGU-5A	23.0～33.0	157	300	17	70	5.7
XGU-6A	34.0～45.0	163	300	23	70	6.1

型號	適用導線范圍 (mm)	主要尺寸 (mm)			標稱破壞載荷 (kN)	參考重量 (kg)
型號	適用導線范圍 (mm)	H	L	R	標稱破壞載荷 (kN)	參考重量 (kg)
XGU-5B	23.0～33.0	137	300	17	70	5.4
XGU-6B	34.0～45.0	143	300	23	70	5.8
XGU-7（B）	45.0～48.7	156	300	26	70	6.2
