一、LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C概述與型號含義

LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器提供50Hz、10KV及以下電力系統操作電能計量、電流測量與監視及繼電保護用。 本產品為全封閉支柱式結構，采用環氧樹脂澆注絕緣。 外絕緣爬電比距滿足Ⅱ級污穢等級要求。 產品執行GB1208—97《電流互感器》標準。LZZBJ12-10B電流互感器供50Hz、10KV及以下電力系統操作電能計量、電流測量與監視及繼電保護用。 本產品為全封閉支柱式結構，采用環氧樹脂澆注絕緣。 外絕緣爬電比距滿足Ⅱ級污穢等級要求。 產品執行GB1208—97《電流互感器》標準。LZZBJ12-10C電流互感器供50Hz、10KV及以下電力系統操作電能計量、電流測量與監視及繼電保護用。 本產品為全封閉支柱式結構，采用環氧樹脂澆注絕緣。 外絕緣爬電比距滿足Ⅱ級污穢等級要求。 產品執行GB1208—97《電流互感器》標準。

二、LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器技術說明

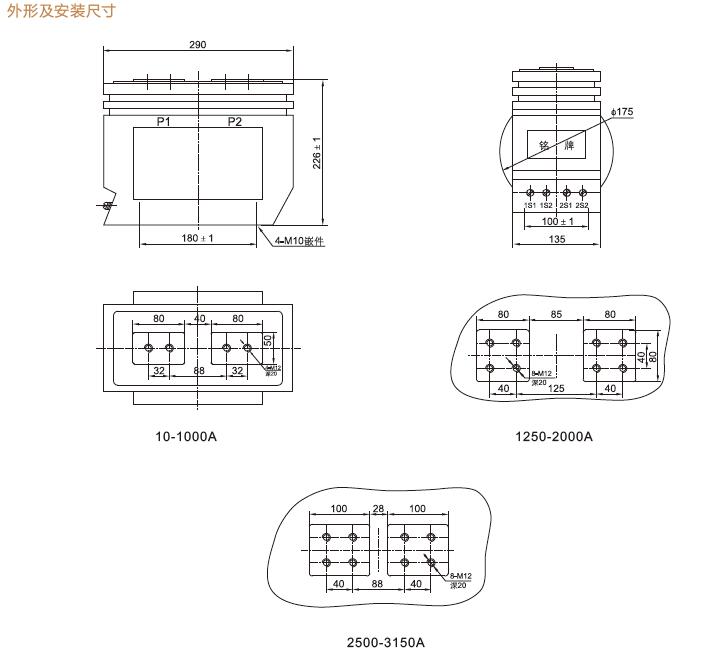

三、LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器安裝尺寸及外形

四、浙江中拓高壓戶內電流互感器訂貨須知：

訂貨時請?zhí)峁┮韵聟?shù)：

產品型號；

額定電流比A；

準確級組合及額定輸出VA；

環境海拔高度；

注:用戶如有特殊要求可與我公司協商確定。

五、LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器發展趨勢

由于電磁式電流互感器存在的易飽和、非線性及頻帶窄等問題，電子式電流互感器逐漸興起。電子式電流互感器一般具有抗磁飽和、低功耗、寬頻帶等優點。
國內具有代表性的電子式互感器有AnyWay變頻電壓傳感器、AnyWay變頻電流傳感器和AnyWay變頻功率傳感器，其中，AnyWay

變頻功率傳感器屬于電壓、電流組合式互感器。

該互感器的主要特點如下：
1、采用前端數字化技術，光纖傳輸，電磁兼容性好。
2、幅頻特性和相頻特性好，在寬幅值、頻率、相位范圍內均可獲得較高的測量精度。
3、屬于數字式傳感器，二次儀表不會引入誤差，傳感器誤差就是系統誤差。

六、LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器型號說明

LZZ(J)B6-10Q互感器型號 1000/5代表額定變比
10P30代表保護繞組，其意義是在30倍額定電流下二次的輸出電流誤差為+—10%
0.5為測量繞組精度，這個精計劃經濟具體要查規范
0.2S為計量繞組，計量的精度要求，小電流的時候誤差要很小，
30/30/30/20VA這個代表各繞組的額定容量，按理來說，CT二次容量越小，精度越高，所以計量繞組容量要小于正常的

七、LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器使用環境

安裝場所：戶內

環境溫度：+40℃，-5℃，日平均不能超過30℃；

海拔：不超過1500m；

大氣條件：大氣中無嚴重污染；

八、LZZBJ12-10A、LZZBJ12-10B、LZZBJ12-10C戶內電流互感器選型推薦：

LZZBJ9-10A1G    LZZBJ9-10B1   LZZBJ9-10C1   LZZ(J)B6-10Q   LZZBJ12-10A  LZZBJ12-10B

LZZBJ12-10C    LZZJ-10Q   LZJC-10  LZJ8-10Q   LQJ8-10Q  LFS(Q)-10Q   LA(J)-10Q   LMZ(J)1-10Q

LAZBJ-10Q   LFZB(J)8-10A2    LFZB(J)8-10B2  LDJ-10(Q)/210-L 、Y
