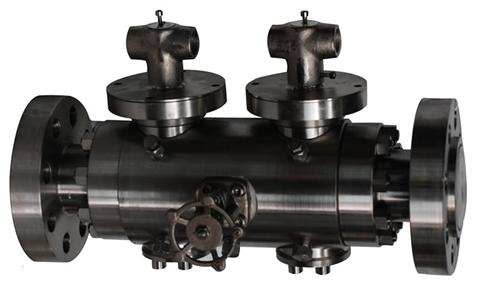

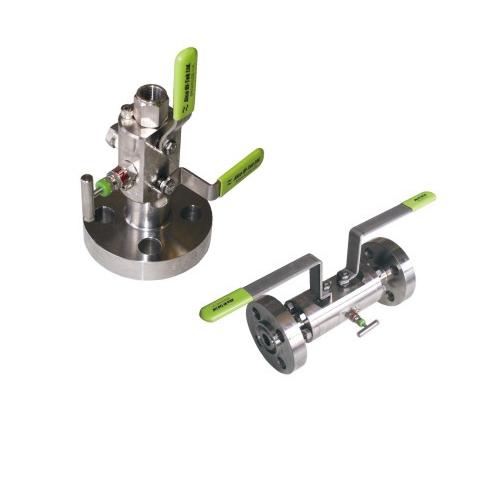

DBB高壓雙開關球閥 DBB高壓雙開關球閥-雙球芯球閥

【產品介紹】：

DBB高壓雙開關球閥-雙球芯球閥為了取代傳統管路中多個閥門連接的復雜形式而設計的。減少系統中的泄漏點，快速實現排放，關閉功能。雙堵塞雙排放球閥限度地節約了安裝空間。

為滿足客戶的不同需求，球閥設有全通徑及縮徑兩大系列。全通徑球閥的通道內徑與管線內徑一致，不但流體阻力最小，也便于管道清理。而縮徑球閥的流體阻力比相同口徑截止閥的流體阻力要低很多，產品廣泛應用于電力、石油化工、冶金、海洋、石油，天燃氣，煤氣，制藥等各行業的液壓系統管路中。

是為了取代傳統管路中多個閥門連接的復雜形式而設計的。減少系統中的泄漏點，快速實現排放。限度地節約了安裝空間。雙堵塞雙排放球閥簡化了安裝程序。產品廣泛應用于電力、石油化工、冶金、海洋、石油，天燃氣，煤氣，制藥等各行業的液壓系統管路中

是為了取代傳統管路中多個閥門連接的復雜形式而設計的。減少系統中的泄漏點，快速實現排放，關閉功能。

限度地節約了安裝空間。簡化了安裝程序。降低管道系統的壓力。方便儀表清潔維護，減少成本。

簡化了安裝程序。降低管道系統的壓力。方便儀表清潔維護，減少成本。產品廣泛應用于電力、石油化工、冶金、海洋、石油，天燃氣，煤氣，制藥等各行業的液壓系統管路中

2002年22版API6D里只有DBB的定義，并無DIB的定義。DBB是Double block and bleed的縮寫，是雙截斷和排放的意思。2008年23版API6D里即有DBB的定義，也有DIB的定義。DIB是Double isolation and bleed的縮寫，是雙隔離和排放的意思。

DBB和DIB是閥門的兩種閥座功能形式，均為雙閥座結構，DBB的每個閥座都能抵抗一個方向上的力，稱單活塞效應閥座（自泄壓閥座），可對中腔進行排放。DIB-1的每個閥座都可抵抗兩個方向上的力，稱雙活塞效應閥座，此結構需設置中腔壓力泄放裝置。DIB-2為進口端閥座為DBB，另一端閥座為DIB，又叫單、雙活塞效應閥座，此結構通過進口端閥座自動泄放中腔壓力。

DBB高壓雙開關球閥-雙球芯球閥【零件清單】：

序號 名稱

1 螺釘、2 彈性墊圈、3 下閥蓋、4 O 形圈、5 下閥桿、6 軸承、7 排污閥、8 螺栓、9 螺母、10 右體、11 上相、12 彈性墊圈、13 螺釘、14 螺母、15 螺栓、16 彈性墊圈、17 閥桿、18 渦輪、19 鍵、20 軸承、21 中體、22 球體、23 密封圈、24 閥座、25 螺栓、26 彈簧、27 O 形圈、28 左閥體、29 螺母。

型號：DBB

通徑：美標(4"~24")、(100~600mm)

壓力：美標(150LB~2500LB)、(1.6MPa~32MPa)

技術標準：

設計標準按:API 6D

結構長度按:ASME B16.10

連接法蘭按:ASME B16.5

試驗與檢驗按AIP 598

DBB高壓雙開關球閥-雙球芯球閥【標準閥門材料】：

API6D  材料類別  閥體閥蓋材料      閥桿材料涂層    閘板材料涂層   閥座材料涂層

AA   一般環境    碳鋼或低合金鋼   AISI 41XX    氮化或鍍鎳磷  AISI 41XX 氮化 AISI 41XX 氮化

BB 一般環境 碳鋼或低合金鋼 AISI 41XX 氮化或鍍鎳 AISI 41XX 氮化 Stellite? 3

CC 一般環境 不銹鋼 AISI 410SS AISI 410 硬化 Stellite? 3

DD 酸性環境 碳鋼或低合金鋼 AISI 41XX 鍍鎳 AISI 41XX 硬化 Stellite? 3

EE 酸性環境 碳鋼或低合金鋼 AISI 410 氮化或鍍鎳 AISI 41XX 硬化 Stellite? 3

FF 酸性環境 AISI 410 SS AISI 410 Nitrided AISI 41XX 硬化 Stellite? 3

HH 酸性環境 低合金鋼鍍 625 或 718 合金 合金 718 合金 718 硬化 Stellite? 3
