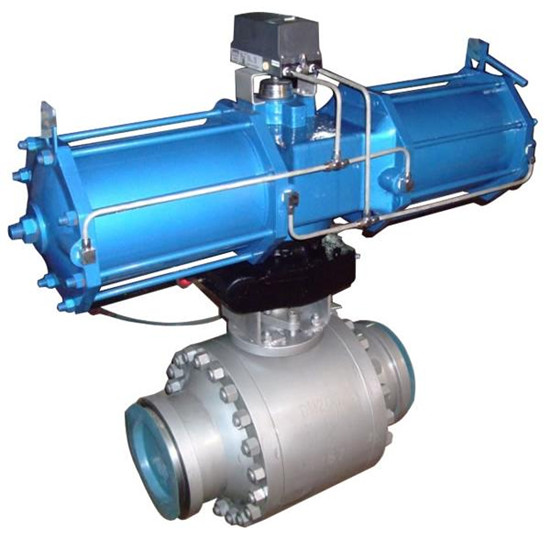

氣動高壓焊接球閥-Q667F型

 氣動高壓焊接球閥-Q667F型【產品標準：GB標準】：

1、設計與制造：GB12237

2、結構長度：GB12221 、GB/T15188.1

3、連接尺寸：JB/T79、GB9113、HG20592等 焊接閥門焊口按JB12224 （用戶需提供配管尺寸）

4、檢驗和實驗：GB13927、JB/T9092

 氣動高壓焊接球閥-Q667F型【產品標準：API標準】：

1、設計與制造：API 6D、API 608

2、結構長度：API6D、ANSI B16.10

3、連接尺寸：ANSI B16.5 大于24" 采用MSS-SP44或API605 焊接閥門焊口按ANSI B16.25（用戶需提供配管尺寸）

4、檢驗和實驗：API 6D、 API 598

 氣動高壓焊接球閥-Q667F型【產品其他標準】：

1、設計與制造：BS5351

2、結構長度：BS2080/JIS 10K、20K按 JIS B2002

3、連接尺寸：ANSI B16.5、JIS B2212、JIS B2214

4、檢驗和實驗：BS6755、JIS B2003

【產品介紹】：

Q667F-100系列型＝ 氣動高壓焊接球閥-Q667F型＝是由鍛造焊接球閥與單/雙作用氣動執行機構組合而成，主要通過壓縮氣源控制球閥啟閉及調節管路內流體使用的自動化控制設備，采用的球體和閥座硬化技術。上下閥桿固定閥芯(軸支式)和可動密封座設計，工作更穩定。具有自動補償功能、雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能。尤其適用于帝制纖維和有微小固體顆粒的懸濁液及粘性介質的通斷。

 氣動高壓焊接球閥-Q667F型【主要參數】：

①. 使用主要功能：氣動控制

②. 氣動執行器主要功能:開關、調節

③. 氣動執行器主要作用：雙作用(開關型)、單作(常開或常閉)

④. 氣源接口螺紋口徑：G1/8  G1/4

⑤.工作氣源壓力：(2-8bar)

⑥.球閥連接分類編號: 6.焊接

⑦.球閥流道結構分類編號:1.直通式

⑧.密封材質標準：PTFE軟密封型。

⑨.球閥工作使用壓力標準:1.6~6.4(MPa)。

⑩.球閥標準制造口徑：DN15至DN800

?.球閥使用溫度標準:0℃至80℃。

?.球閥主體材質標準:WCB鑄鋼、304不銹鋼等。

?.適用介質:煤灰粉、高溫粉塵、灰塵、干燥粉等介質。

?. 氣動高壓焊接球閥-Q667F型適用工況：石油、化工、液化氣站、食品、制藥、城建、樓宇、給排水、水處理等
