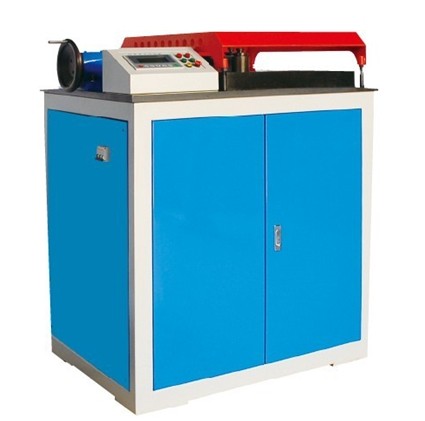

廣州澳金/鋼管彎曲試驗機

一、試驗機主要技術(shù)參數(shù)

1、油缸額定壓力：…………………………  F=300KN

2、活塞工作行程：…………………………  S=250mm

3、油泵工作壓力：…………………………   P=28Mpa

4、活塞上升速度：………………………V1=80mm/min

5、活塞下降速度： …………………   V2=160mm/min

6、電 機 功 率 ：…………………………   N=1.1KW

7、電 源 電 壓:  …………………………～380V±10% 50Hz；

8、兩立柱跨度:  …………………………   440mm

9、試驗有效空間:  …………………………  400mm

10、主機重 量 ：……………………………   ≈500Kg

11、主機外形尺 寸 ：  …………  640x400x1450mm

12、油源重 量 ：…………………………≈ 100Kg

13、油源尺 寸 ：…………………570x480x1230mm

二、試驗機主要配置

1、符合金屬管外徑尺寸為：Φ40,45,46,48,50,51,53,54,60,65；
2、彎心的彎曲半徑為6d；
3、彎曲角度為90°和120°
(試驗完防止管的截面產(chǎn)生橢圓變形，彎心具有與管外輪廓相應(yīng)的溝槽。)
4、制動電動機
5、擺線針輪減速機
6、工作盤
7、壓緊裝置
8、機架
9、工作臺
10、工作軸和彎心套
11、電氣部分
