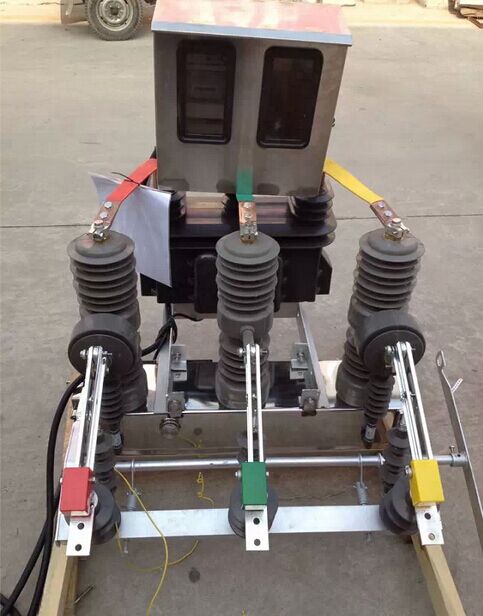

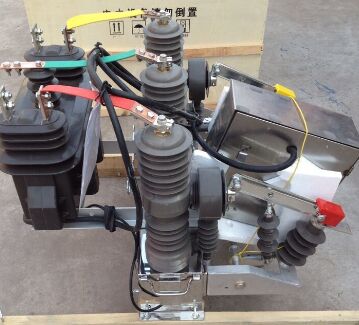

10kv永磁智能高壓斷路器系列

10kv永磁智能高壓斷路器系列采用真空滅弧原理、永磁操動機構，集成微處理技術、現代網絡通訊技術和新型開關制造材料于一體。額定電壓為12kV，50Hz三相交流的戶外配電設備。該產品廣泛適用于城市電網中作為分?jǐn)嗷蚵?lián)絡開關，或用于農網配電系統戶外變電站出線開關，可有效完成傳統的重合器的工作，分、合負荷電流和短路電流。

融合了當今*的永磁機構與環氧樹脂整體澆注固態絕緣工藝等技術，并采用了真空開斷技術，具有電壽命長、開斷可靠和長期完全免維護的特點。外絕緣采用進口戶外型環氧樹脂整體澆注而成，具有耐紫外線，防閃絡，抗污染等優點。本產品完全無油，無SF6，免維護，不污染環境。采用的永磁機構，機械性能穩定可靠；并裝有手動分、合閘機構，必要時可現場手動分、合閘操作。該產品具有體積小、重量輕、操作方便、運行可靠、無污染、免維護等諸多優點。

常見型號：

ZW32M-12/630-20 ZW32Y-12/630-20

ZW32-12M/630-20 ZW32-12M1250-25 HWM12-12

ZW32T-12/630-20太陽能戶外柱上永磁高壓真空斷路器

產品的主要特性：

  環氧樹脂固體絕緣、無油、無SF6、對環境無危害

  真空開斷、縱向磁場滅弧、穩定可靠

  進口戶外型環氧樹脂，耐紫外線、防閃絡，不易老化

  永磁操作機構，免維護，可長期可靠工作

  雙穩態永磁機構，不會退磁，可使用

  機械壽命最少可以達到20000次以上

  結構緊湊、體積小、重量輕，便于安裝和運輸

  箱體經過特殊處理，無銹蝕，可保持外形美觀(可選用不銹鋼箱體)

  采用高智能型微機控制器，提供多種功能，可滿足用戶的各種要求

  可配FTU實現遠方控制、監視以及實現SCADA功能

特點：

1、結構簡單：采用全新設計的永磁操動機構，進一步減少了機械零部件。

2、可靠性高：控制器集成了‘防跳’功能，可有效的識別故障電流與合閘浪通電流，準確實現保。

3、壽命長：采用永磁機構使斷路器的機械特性更加可靠，使得包括滅弧室在內的整機綜合機械壽命比原型號提高了數倍，壽命高達6萬次。

4、控制技術： 標準配置有（30m）無線遙控操作功能，且同時備有手動操作功能， 控制器留有標準的通信接口，通過加擴無線數據通信模塊，可以方便的組網，實現‘四遙’，實現遠程數據交。

5、功能強大：通過擴展，可以方便的構成重合器、分段器，用于區分性故障和暫時性故障，同時利用永磁機構控制器的控制功能，可以按客戶的要求實現各種不同的組網、保護、運行功能。

6、操作功?。豪糜来艡C(jī)構的性能、配合長壽命的電池，直接從CT取能，并可直接的將該斷路器升級為重合器、分段器，可大幅提高電網的供電質量。屆時只需要系統平均每天6小時超過20%的負荷率，控制器與電池的能量就可平衡，用戶只需將斷路器接入到電網系統，無需架設控制電源，即可長期正常工作。

正常工作條件

·周圍空氣溫度上限值不超過+40℃,下限值不超過-25℃,24小時的平均氣溫值不超過+35℃。·安裝地點的海拔高度不超過<2000 米。

·大氣的相對濕度在周圍空氣溫度為+40℃的時不超過50%，在較低的溫度下可以有較高的濕度;最濕月的月平均 溫度為+25℃時,平均相對濕度為90%,并考慮到因濕度變化發生在產品表面的凝露。

·污染等級為三級。
