- 品牌： FAZT
- 型號： I4G
- 加工定制： 否
- 光源： -
- 波長范圍： 1529nm to 1568.2nm
- 焦距： -
- 外形尺寸： 324 * 276 * 88 (W x D x H) mm
- 重量： 4.4 kg
- 適用范圍： 應變溫度監測
- 規格： -

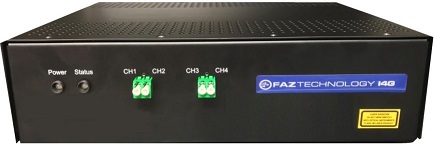

FAZT I4G 光纖光柵解調儀
產品描述
FAZT I4G 光纖光柵解調儀是一款革命性的新產品，依據Fugro集團嚴苛的產品標準而研發，它是款基于已被驗證的通信用可調激光器平臺的光纖光柵解調儀。
優勢
FAZT I4G 光纖光柵解調儀是基于無可移動部件的半導體可調激光器研發的，因此產品可靠性好，精度高，工作溫度范圍廣，適用于嚴酷的應用環境。
機箱外殼采用不銹鋼材料制成，適用于工程現場，單通道傳感器容量高達30只。
電子調諧的可調激光器平臺保證了光纖光柵解調儀的高精度和高重復性，也提高了數據可靠性，每臺解調設備能連接更多的光纖傳感器。
集成的電子元件和嵌入式軟件方便用戶快速調整參數性能，以適應各種不同的傳感器配置需求。
關鍵性能特點
高速數據采集和單片機使得解調儀操作更簡單，恢復大規模數據更簡便，而且可以通過網絡連接取回
FAZT I4G解調儀在C波段40nm范圍內間隔1pm的測試數據。
重復性小于50fm，juedui波長精度高達±1pm （內置有氣體吸收室作為參考）。
帶觸發功能，支持解調儀和其他電子設備同步測量。
掃描頻率為1kHz時，保證全部傳感器讀數正常輸出，可支持半高寬從40pm到1.5nm的光纖光柵。光柵傳感器的峰值追蹤算法由硬件完成，包括每個傳感器可設置增益，帶寬和門限值和傳感器間距以提高遠距離傳感器的測試精度。
支持8kHz掃描頻率，波長范圍8nm。掃描頻率4kHz時，波長范圍18nm。
激光器每通道~2dB輸出功率結合高靈敏度接收器，在遠距離測量時表現出優越的性能。
100 M 以太網接口支持高速數據傳輸，所有的解調儀設置可通過REST接口進行設置。
USB 2.0 高速接口和USB OTG。
NTP (<10ms) 時間準確度，GPS時間可選(<10?s) 版本。
光纖接口類型為LC/APC，此外Diamond F3000接口可選。
FAZT I4G 光纖光柵解調儀
技術參數表
| 參數 |
| 符號 |
| 數值 |
| 單位 |
| 備注 |
| 波長范圍 (C波段) |
| Δλ |
| 39.2 |
| nm |
| 1529nm to 1568.2nm |
| 通道數 |
| Channels |
| 4 |
|
|
|
|
| 每通道連接傳感器數量4 |
| Sensors |
| 1 to 30 |
|
|
| 4ch * 30 = 120 傳感器 (假設光柵波長間隔為1.2nm) |
| 采樣間隔/分辨率 |
| Δλ step |
| 1 |
| pm |
|
|
| juedui波長精度 |
| Δλ abs |
| < ± 1 |
| pm |
| 采用氣體吸收室作為長期參考 |
| 短期波長精度 |
| Δλ |
| < 0.2 |
| pm |
| 精度 0.2pm (1σ) ，8小時測量 |
| 線寬 |
| Δv |
| 20 |
| MHz |
|
|
| 波長重復性1 |
| Δλ std-dev |
| < 0.05 |
| pm |
|
|
| 每通道激光器輸出功率 |
| P |
| +1 to +5 |
| dBm |
| 支持反射率1%的光柵，可承受20dB光功率損失 |
| 掃描頻率(光柵峰值tance) |
| F SWEEP |
| 1/2/4/8 |
| kHz |
| 2 kHz @ 39.2nm, 4 kHz @ 18nm 和 8 kHz @ 8nm 操作模式可選 |
| 掃描頻率 (光譜模式 @ 1pm)3 |
| F SCAN |
| 16 |
| Hz |
| 單通道16Hz, 4通道時4Hz |
| 偏振態開關 |
| N Pol |
| 2 |
| States |
| 啟用時每次掃描調整偏振態(僅支持1kHz模式) |
| 傳感器范圍/距離2 |
| Dist |
| 0 to 10 |
| km |
| 接線光纜 (0 to 7.5km) FBG 測試間距(0 to 3.25km) |
| 輸入電壓 |
| Vin |
| 12 |
| V |
| 100v to 240v AC 自適應，支持12v直流電源 |
| 耗電量 |
| P |
| 25 |
| W |
|
|
| 工作溫度范圍 |
| T |
| 0 to 55 |
| C |
| -20C to +55C 工作溫度范圍版本可選 |
| 尺寸/重量 |
| 324 * 276 * 88 (W x D x H) mm / 4.4 kg |
| 機箱外殼黑色 | ||||
| 測試報告 |
| EN55022, EN55024, EN61000 | ||||||
| 通信接口 |
| 100Mbps Ethernet, REST 控制接口和多點數據輸出格式/接口 | ||||||
| 支持的軟件 |
| Femtosense 控制工具，Labview 接口示例, 更多支持文件 | ||||||
| 偏振模塊選項 |
| I4G: Standard Polarization option using polarization switch, I4G-P1: Passive depolarizer option optimized for FS-FBGs, I4G-P2: Active scrambler option optimized for high speed Bi-FBGs, I4G-PM: Single channel PM optimized for PM-FBGs R&D | ||||||
1. FBGs from 40pm to 1.5nm FWHM are supported with best results for 4 kHz and 8 kHz modes obtained using 160pm FBGs.
2. Standard deviation measured over a 10 second duration for a stable FBG peak. The FBG FWMH (full width half maximum) is 100pm and the measured reflected FBG peak power is ~-15dBm. The interrogator sweep speed is 1000Hz resulting in a signal bandwidth of 500Hz.
3. Dynamic programmable receiver gain per sensor (4 levels covering 12 dB of gain) delivering >30dB optical power dynamic range(saturation-minimum detectable power levels)@kHz sweep rates.
4. Bi-FBG (birefringent FBGs), FS FBGs (Femtosecond FBGs), PM-FBG (Polarization maintaining FBGs) and MS-FBGs (Microstructured FBGs) are supported at all update rates.
