T25 密封鍍金光纖光柵

飛秒激光刻寫光纖光柵，耐高溫1000度光纖光柵，鍍金光纖光柵，飛秒光柵FS-FBG。

描述

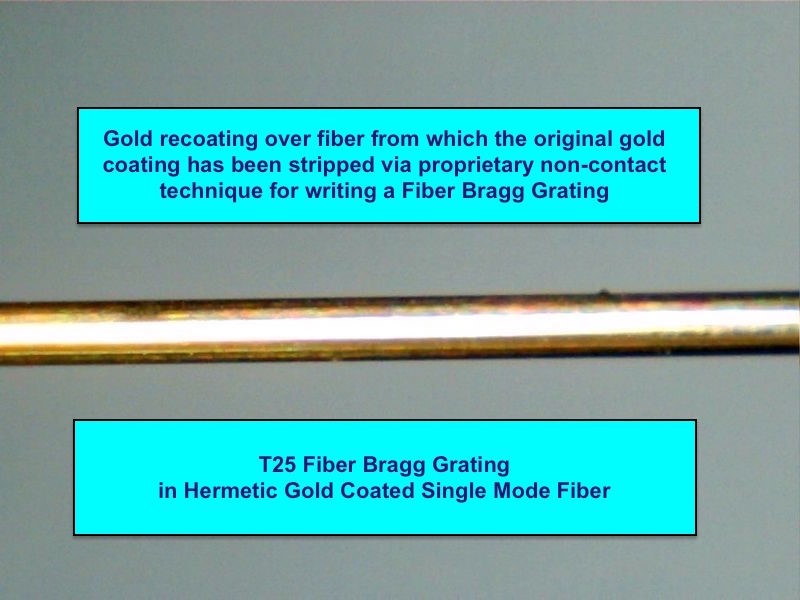

T25 是刻寫在單模鍍金光纖上的密封光柵。

光學技術指標在大范圍內可選。標準工作溫度是300攝氏度。也有能耐更高溫的光柵，比如退火溫度1100°C，工作溫度達到1000°C的光柵（參見型號T98和T160產品資料）。天然封裝（寫入）在光纖本身上，T25鍍金光柵可以作為裸光柵直接使用，用戶也可以用它來做進一步封裝，采用廣泛使用的金屬到金屬固接技術，把T25鍍金光柵封裝成各種類型的光柵傳感器。T25鍍金光柵具有尺寸小，響應時間快，波長和溫度之間線性度好的特點，而且它的操作和安裝都十分簡便和快速，具有光纖光柵傳感器固有的很多優點。

T25鍍金光柵的制作采用了經授權，擁有的最的飛秒激光制作光纖光柵工藝，以便適應各種應用領域。 可以進行大規模生產，保證客戶下單購買能在標準交貨時間內交貨。

關鍵特點

溫度線性度好。 FBG寫入光纖纖芯結構的精度決定了T25鍍金光柵的高分辨率，線性度好以及高重復性。邊模抑制比高，用戶可帶寬大小。

適用于要求密封或者要求金屬到金屬固定的應用場合。工廠可做處理，使光纖原始或重新涂覆的部分能進行安裝和固定。不受濕度的影響，非常適合于那些要求光柵免受濕度影響，并且固定到金屬材料上的應用。

封裝和保護選項。T25鍍金光柵的柵區部分可以根據應用需求重新涂覆黃金，或者不做涂覆。為了節約成本，光柵的尾纖部分可以熔接普通單模acrylate/polyimide涂覆的光纖。

可做單點光柵，也可刻寫成光柵串。根據測點個數，可以做單點光柵，也可以刻寫成串，比較靈活。

便于OEM。T25鍍金光柵可以作為裸光柵直接使用，用戶也可以用它來做進一步封裝，封裝成各種類型的光柵傳感器。

應用領域：材料和設備測試實驗室，hang空hang天，能源，工業和研發。

T25 密封鍍金光纖光柵

參數     指標

中心波長/誤差： 1460-1620 nm, +/-0.5 nm;   980, 1060, 1310 nm, 其他

反射帶寬 (FWHM)： 0.1 nm - 2.0 nm; 其他

反射率： >70%典型值, 1% to 95%可選

柵區長度： 10mm 典型值, 1 - 24 mm可選

SLSR： 15 dB/其他

響應時間： 1ms

溫度范圍：     -40°C to +300°C/    耐高溫1000°C見型號T98/  低溫-269°C詳詢廠家

光纖類型/涂覆層： 單模光纖/鍍金

光柵點配置： 單端，雙端或多點光柵串

光纖彎曲半徑： >17mm/其他

尾纖長度： 標準1m長，其他長度可選

尾纖熔接選項： 可訂制，支持多種類型光纖

光纖接頭： FC/APC, LC/APC, SC/APC,ST/APC, E-2000, 或其

飛秒激光刻寫光纖光柵描述：

    飛秒光纖光柵是運用特種紅外飛秒激光刻制光纖光柵。激光聚焦于光纖纖芯并產生局部折射率調制，這種逐點寫入光柵方法是高度非線性過程，與光纖材料性質基本無關。與傳統FBG解決方案不同，飛秒激光直接透過光纖各類透明涂敷層的在纖芯上逐點寫入FBG。可寫入的光纖包括從高端特種光纖到普通通訊光纖。飛秒激光直寫FBG本身具有的穩定性，耐溫達1000℃，還耐輻射并抗潮濕。

     借助于靈活的飛秒激光直寫技術， 北京明瑞宇科技發展有限公司提供國內家自主生產銷售各類規格的高溫達1000度光纖光柵FBG，靈活便捷優惠。 除了標準產品線之外，還為特種需求提供用戶定制加工服務，允許通過各類涂覆層在任何光學透明材料內加工飛秒激光高溫光纖光柵。

飛秒激光刻制光纖光柵FsFBG詳細應用范圍：
1、特殊、惡劣、環境測溫度/應變：
A、極高溫燃?xì)廨啓C(jī)，超超臨界發電機，流化床燃燒器；
B、hang空hang天發動機，
C、電磁場，微波感應加熱器，受電弓，燃料電池；
D、輻射，核反應堆，聚變裝置，核廢料容器；
E、同步輻射裝置，FEL；
F、極低溫，超導磁體；
G、抗氫暗化，抗水汽腐蝕，
H、化學反應器，煤液化裝置，油氣勘產。
2、長距離，大面積，長壽命溫度/形變傳感；可焊接，可植入碳纖維，碳化硅纖維，金屬基，陶瓷基復合材料（FBG 陣列長達公里，而相鄰兩FBG 的距離可短至毫米。由于其極高的溫度穩定性和光柵區的折射率調制，飛秒激光直寫的 FBG 在惡劣和特種的環境中依然穩定工作）
3、高功率光纖激光器反射器，選模，穩頻，整形；光纖通訊（解）復用器，耦合器，色散補償，增益平坦化。

飛秒激光刻制光纖光柵FsFBG性能優勢：
1、更穩定：石英FsFBG可長期穩定于1000℃，遠遠高于常規FBG的300℃，如果是藍寶石，耐溫1700度。
2、更耐用：直接透過光纖涂覆層（酸酯，聚酰亞胺，硅膠，碳，有機改性陶瓷）刻珊，無需“剝離-再涂覆”
3、更靈活：無掩模板，無光敏化在摻雜/純石英/氟化物*/藍寶石*/多芯光纖的纖芯或者包層任意位置，刻制Bragg波長大于800nm，反射率0.01%-99%的FBG及超結構-，啁啾-，反相FBG*.
4、更：飛秒激光刻制的柵點折射率調制極大，柵區可短至毫米，實現點傳感，可能解決溫度-應變交叉敏感。
5、應用在高氫濃度，高濕度環境 (無氫暗化和氫腐蝕現象)

飛秒激光刻制光纖光柵FsFBG特點：

- 可在1000℃溫度下運行，適于惡劣環境

- 抗潮濕，抗輻射，抗電磁干擾，高機械強度

- 按客戶要求定制的高度靈活的寫入技術

- 公里級長度光纖光柵串相鄰兩FBG間距可短至毫米

- 國內shou家自主生產銷售確保高性價比

- 串行測量，可復用

飛秒激光刻制光纖光柵FsFBG應用：

- 風力發電機，電廠等工業過程控制

- 油井，管道，排放監測

- 分布式溫度傳感(DTS)

- 醫療技術

- hang空hang天

- 防火

- 電池管理
