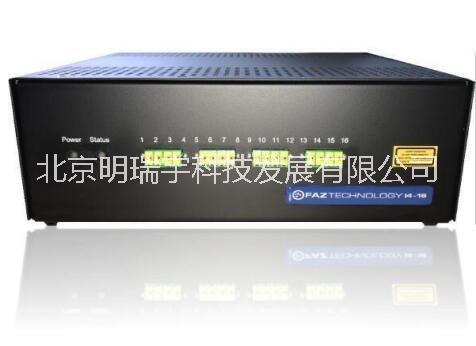

北京明瑞宇科技光纖光柵解調儀I4-16

FAZT I4-16 光纖光柵解調儀

描述

FAZT I4-16 光纖光柵解調儀是一款 16 通道光纖光柵解調儀，結合了 FAZT 旗艦款解調儀

I4G 的核心技術和 1×4 高可靠性，超常性能的高速固態光開關。儀器采用不銹鋼外殼，適合項目現場應用。I4-16 光纖光柵解調儀每通道可串接多達 30 只 FBG 傳感器，總共 16 通道。這款解調儀既可以工作在全光譜tance模式，也可以運行在傳感器波峰tance模式。I4-16 光纖光柵解調儀既適合用作靜態測量，也適合做動態測量。

我們的 FAZT 光纖光柵解調儀系列產品被廣泛應用在海事，鐵路，公路，能源，土木工程，

地質，工業，安全，醫療和其他很多商業領域之中。這款解調儀是研發中心選擇超高精度和

重復性測量設備的you之選。

優勢

超高精度和重復性：FAZT I4-16 光纖光柵解調儀在全波段內的波長采樣間隔是 1pm。采用FAZT 擁有技術的每次掃描標定技術，I4-16 光纖光柵解調儀的短期精度可達 0.1 pm，重復性?xún)?yōu)于 50fm，而長期juedui波長測量精度可達 1pm（氣體吸收室和馬赫-曾德干涉儀參考布置在閉環 PM 光路中）。的測量體驗需要對所有三個標定參數的嚴密控制：短期精度，精度和重復性。

可靠性：FAZT I4-16 光纖光柵解調儀是基于無可移動部件的半導體可調激光器研發的，不使用可調諧濾波器和光電式光開關，因此產品可靠性好，精度高，工作溫度范圍廣，適 用于嚴酷的應用環境。

兼容各種類型光纖傳感器：集成式電子元件和嵌入式軟件允許用戶調整解調儀的性能參數來匹配很多不同類型的傳感器配置。與同類型儀器相比，能監測更多種類的光纖傳感器，可兼容用在高靈敏度加速度計，壓力傳感器，水聽器和麥克風上的窄帶寬 40-100pm 的 FBG，也可兼容用在生物醫療行業的大帶寬（1.5nm）的 FBG。硬件運行的光柵傳感器波峰追蹤算法包括每只傳感器增益值可調，波形寬度/高度門限值，傳感器的長距離設置。激光器的輸出功率（典型值~ 2dBm，與配置有關）和高靈敏光接收器保證了儀器超大的動態范圍。

系統和網絡功能：高速數據采集和單片機使 FAZT I4-16 解調儀操作更簡單，通過網絡連接傳輸大量數據更簡便。帶觸發功能，支持多臺解調儀和其他電子設備同步測量。以太網接 口高速數據傳輸速率是 100Mbit/s，所有的解調儀設置可通過 REST 接口進行設置。NTP

(<10ms) 時間準確度，GPS 時間可選(<10?s) 版本。

FAZT I4-16 光纖光柵解調儀  技術指標

參數           指標        說明

波長范圍   39.2nm   1529nm-1568.2nm

通道數     16

每通道連接傳感器數量 1 to 30    16 通道 * 30 只/每通道 = 480 只傳感器 (假設 FBG 中心波長間隔 1.2nm)

采樣間隔/分辨率 1pm        原始數據?？梢约悠骄M(jìn)一步提高分辨率

juedui波長精度 < 1pm         Gas Cell 和 MZI 校準系統內置在閉環 PM 光路中，保證測量長期精度

短期波長精度 < 0.1pm       8小時測試數據結果

線寬             20 MHz

波長重復性      < 0.05pm        靜態波長自外差測量線寬

每通道激光器輸出功率 +0 to +3dBm   20dB 光功率損耗情況下性能不受影響

掃描頻率(峰值tance)      200 Hz            16 通道同步測量。僅使用 4 個通道時，與 I4G 相同可以運行在 1/2/4/8 KHz

掃描頻率 (全光譜模式) 1 Hz                16 通道，1pm 分辨率設置

偏振態開關                2 States       用戶可選項，每次掃描切換偏振態

傳感器范圍/距離 0 to 10 km      連接光纜長度 (0 to 7.5km), FBG 部分 (0 to 3.25km)

輸入電壓/功耗 12 V, 25W        100V-240V AC 自適應，帶 12V 電源模塊

工作溫度范圍    0 to +55°C          +20°C to +55°C 可選

尺寸/重量       324 * 276 * 116 mm / 4.9 kg     RAL-9005 黑色

光纖接口        LC/APC

認證/測試報告     有 EN55022, EN55024, EN6100, ROHS and REACH Compliant, CE Certified.

通信接口            有 100Mbps Ethernet, REST 控制接口和多點數據輸出格式/接口

提供的軟件         有 FEMTOSENSE 設置工具，Labview 接口示例, API 支持文件

FAZT I4-16W 光纖光柵解調儀

描述

FAZT I4-16W光纖光柵解調儀是一款 16 通道光纖光柵解調儀，結合了 FAZT低精度版4通道解調儀 I4W的核心技術和 1×4 高可靠性，超常性能的高速固態光開關。儀器外殼采用的是不銹鋼材料，適合項目現場應用。每通道都可串接多達 30 只 FBG 傳感器，共16個通道。這款解調儀既可以工作在全光譜tance模式，也可以運行在傳感器波峰tance模式。I4-16W光纖光柵解調儀既適合用作靜態測量，也適合做動態測量。

我們的 FAZT 光纖光柵解調儀系列產品被廣泛應用在海事，鐵路，公路，能源，土木工程，

地質，工業，安全，醫療和其他很多商業領域之中。這款解調儀是研發中心選擇超高精度和

重復性測量設備的you之選。工業級的產品設計適合進行批量生產。

優勢

超高精度和重復性：FAZT I4-16W 光纖光柵解調儀在全波段內的波長采樣間隔是 1pm。采用 FAZT 擁有技術的每次掃描標定技術，以氣體吸收光譜作為校準參考，I4-16W 光纖光柵解調儀的短期精度可達 0.5 pm，juedui波長測量精度可達 3pm。

可靠性：FAZT I4-16W 光纖光柵解調儀是基于無可移動部件的半導體可調激光器研發的， 不使用可調諧濾波器和光電式光開關，因此產品可靠性好，精度高，工作溫度范圍廣，適用于嚴酷的應用環境。

兼容各種類型光纖傳感器：集成式電子元件和嵌入式軟件允許用戶調整解調儀的性能參數來匹配很多不同類型的傳感器配置。能監測種類眾多的光纖傳感器，可監測窄帶寬 100pm 的用于高靈敏度加速度計，壓力傳感器，水聽器和麥克風上的 FBG， 也可監測用在生物醫療行業的大帶寬（1.5nm）的 FBG。硬件運行的光柵傳感器波峰追蹤 算法包括每只傳感器增益值可調，波形寬度/高度門限值，傳感器的長距離設置。激光器的輸出功率為-1 dBm 到 -3dBm，保證每個通道即使光功率損失 20dB 解調儀的性能不受影響。

系統和網絡功能：高速數據采集和單片機使 FAZT I4-16W 解調儀操作更簡單，通過網絡連接傳輸大量數據更簡便。帶觸發功能，支持多臺解調儀和其他電子設備同步測量。以太網接口高速數據傳輸速率是 100Mbit/s，所有的解調儀設置可通過 REST 接口進行設置。NTP

(<10ms) 時間準確度，GPS 時間可選(<10?s) 版本。

優質：FAZT I4-16W 光纖光柵解調儀是基于 FAZT 公司的旗艦款型號 I4G 光柵解調儀做了優化而來的，適合用于那些要求高質量和高可靠性但又要求的應用場合。

FAZT I4-16W 光纖光柵解調儀

參數        指標        說明

波長范圍   35nm   1530nm-1565.2nm

通道數       16

每通道連接傳感器數量 1 to 30         16 通道 * 30 只/每通道 =480 只傳感器 (假設 FBG 中心波長間隔 1.2nm)

采樣間隔/分辨率      1pm                原始數據?？梢约悠骄M(jìn)一步提高分辨率

juedui波長精度    < 3pm          校準系統內置 Gas Cell，保證測量長期精度

短期波長精度 < 0.5pm         8 小時測試數據結果

線寬              20 MHz         靜態波長自外差測量線寬

每通道激光器輸出功率  -1 to -3dBm     20dB 光功率損耗情況下性能不受影響

掃描頻率(峰值tance)     200 Hz

掃描頻率 (全光譜模式)    1Hz      16 通道時 1Hz，2pm 原始數據分辨率

傳感器范圍/距離     0 to 10 km     連接光纜長度 (0 to 7.5km), FBG 部分 (0 to 3.25km)

輸入電壓/功耗       12 V, 25W        100V-240V AC 自適應，帶 12V 電源模塊

工作溫度范圍         0 to +55°C        +20°C to +55°C 可選

尺寸/重量      324 * 276 * 116 mm / 4.9 kg       RAL-9005 黑色

光纖接口 LC/APC

認證/測試報告     有      EN55022, EN55024, EN6100, ROHS and REACH Compliant, CE Certified.

通信接口       有       100Mbps Ethernet, REST 控制接口和多點數據輸出格式/接口

提供的軟件    有     FEMTOSENSE 設置工具，Labview 接口示例, API 支持文件
