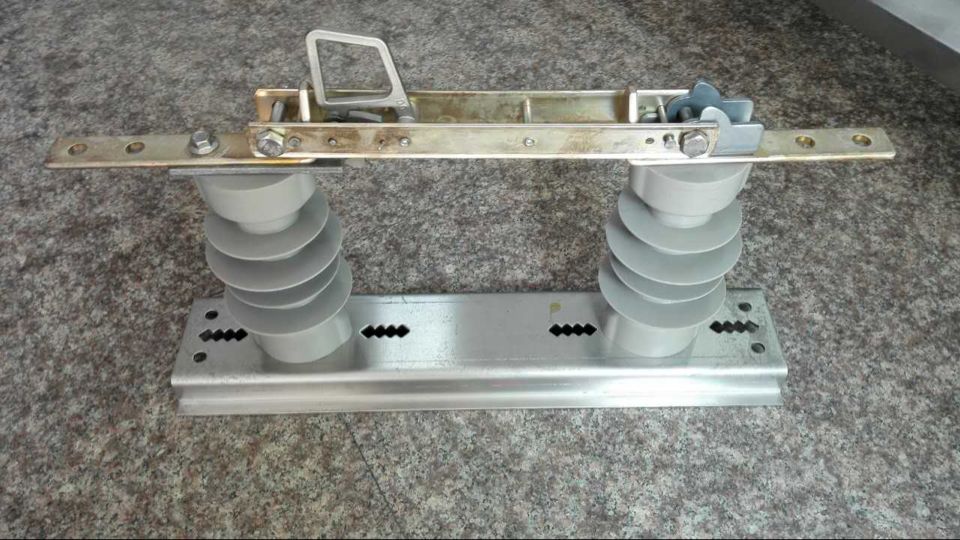

西安10kv戶外高壓隔離開關GW4-12/630A硅橡膠型

 西安10kv戶外高壓隔離開關GW4-12/630A硅橡膠型是三相交流50Hz的戶外高壓電器，用于額定電壓10、15kv的電力系統中，供高壓線路無負載換接以及對被檢的高壓母線、斷路器等電氣設備與帶電高壓線路之電氣隔離用。

一、適用范圍
 西安10kv戶外高壓隔離開關GW4-12/630A硅橡膠型適用于裝置在戶外高壓配電設備線路上，供線路在有電壓，無負載時做分合操動之用。
  隔離開關適用于：
  海拔不超過1000米。
  周圍介質溫度不高于+40?C及不低于-30?C。
  隔離開關不適用于：
  1.有導電或起化學作用氣體，蒸氣作用的場所；
  2.有大量塵埃的場所；
  3.有火災及危險的場所；
  4.有劇烈震動或沖擊的地方。
二、技術參數 西安10kv戶外高壓隔離開關GW4-12/630A硅橡膠型

三、結構特征

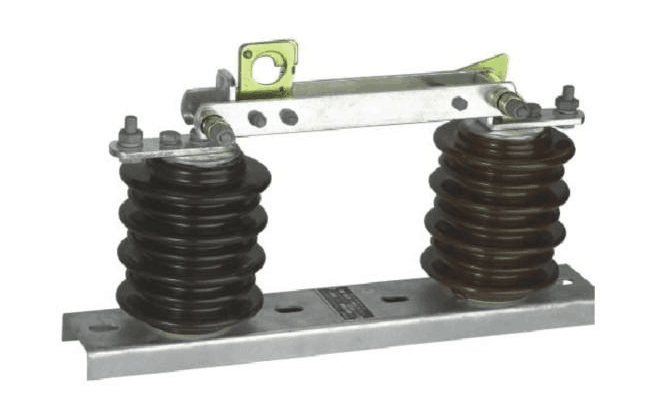

  GW4系列隔離開關是一種雙柱式隔離開關，它是單極形,當三極使用時,極間用帶軸機械連接 起來,三極同步使用。
  GW4系列隔離開關由底座，絕緣支柱及導電部分組成。
  GW4系列隔離開關每極有兩個瓷柱，分別裝有底座兩端軸承上，以交叉連桿連接(GW4-10系列隔離開關只有一個瓷柱裝在底座一端軸承上，另一個瓷柱固定裝在底座的另一端)，可以水平旋轉。
  GW4系列隔離開關導電閘刀分成兩半，分別固定在兩個瓷柱頂上，作水平分合閘，觸頭接觸地方是在兩個瓷柱的中間，用操動機構操動一個瓷柱及導電體轉動91度，另一個瓷柱及導電體也由連桿傳動轉動91度，(GW4-10系列隔離開關當操動機構操動時,只有裝在底座軸承上一端的瓷柱及導電體轉動91度,另一端固定),于是閘刀便向同一側方向斷開或閉合。
  GW4-10系列隔離開關配用CS11-1型手力操動機構操動。
  GW4-15系列隔離開關配用CS11-1型手力操動機構操動。
  GW4-35系列隔離開關配用CS11或CS5型手力操動機構操動。
  GW4-110（60）系列隔離開關配用CS11或CS15型手力操動機構操動。
  GW4-35D系列隔離開關配用CS8-6D或CS15-D型手力操動機構操動。
  GW4-110D（60D）系列隔離開關配用CS8-6D或CS15-D型手力操動機構擴CQ1-110.145型氣動操動機構操動。
