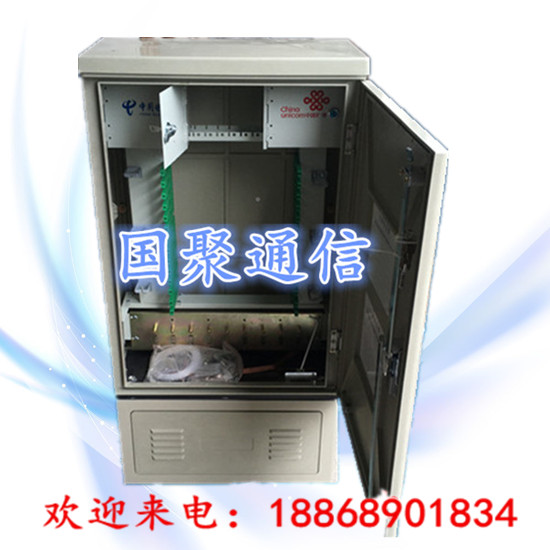

落地式三網合一光纜交接箱（SMC-不銹鋼）產品容量：72芯、96芯、144芯、288芯、360芯、576芯、720芯、1152芯、1440芯

（電信、移動、聯通）的優質供應商《寧波國聚通信制造》

直銷地區：華東地區-華南地區-華北地區-東北地區-華中地區-西部地區

產品名稱：光纜交接箱（Cable transfer box）

中國電信，中國移動，中國聯通，中國廣電網絡，中國鐵通，中國網通集團，中國長城寬帶

FTTH光纖到戶，FTTB光纖入戶，FTTX光纖到小區，FTTP光纖住宅

產品材質：SMC復合玻璃鋼，冷軋板金屬

日海，華脈，普天，世紀人，，烽火，大唐，亨通，中天，

1.箱體采用高強度的SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能

2.箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結

3.箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好

4.采用12芯熔接配線一體化模塊

5.適合FC、SC光纖適配器的安裝

6.有可靠的光纜固定和接地保護裝置

7.適合于單芯和帶狀光纜的成端

8.適用標準：YD/T 988-2007

9、產品規格有： 72芯，96芯，108芯，144芯，288芯,576芯,1152芯

使用條件：

工作溫度：-40℃∽+60℃

相對濕度：≤95% （+40℃時大氣壓力：70∽106Kpa貯運溫度：-40℃∽+60℃

防潮防雨防塵防盜符合 YD/T988-1998標準

●箱體采用高強度的國際航空材料SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能

●箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結

●箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好

●采用12芯熔接配線一體化模塊

●適合FC、SC光纖適配器的安裝

●有可靠的光纜固定和接地保護裝置

●適合于單芯和帶狀光纜的成端

●適用標準：YD/T 988-2007指標                                                        連接器損耗（插入，重復）：≤0.5db

回波損耗：pc≥40db, UPC≥50dB, APC≥60dB

光纖轉接器插拔1000次變化量≤0.2dB

總體要求

3.1  總體描述

交接箱的工作單元應采用模塊化設計，其中包括箱體、光纜固定裝置、接地裝置、光分單元、主干熔接單元、配纜熔接單元、直熔單元、儲纖單元、盤纖單元等。

 3.2  外觀與結構

（1） 箱體結構形式

1）箱體采用通用型片狀模塑料（SMC）材料或金屬箱體的封閉結構形式；非金屬箱體采用的SMC材料應符合GB／T 15568的要求，或者采用更好的耐侯性材料；金屬箱體材料應采用牌號為Q235-A或更好的金屬材料，厚度不小于1.5mm。本規范給出的箱體尺寸為參考尺寸。門通過鉸鏈結構連接，門可自由開合5000次不損壞。門鎖應為防盜結構，具有良好的抗破壞性，應符合中華人民共和國公共安全行業標準GA/T 73-94 機械防盜鎖規定。

2）光纜從箱體的底座進進出。箱體留有相對獨立的進出，孔洞數量應滿足滿配時的需求。

3）容量在432芯以下（含432芯）的光纜交接箱宜采用單面右開門操作結構；576芯光纜交接箱推薦采用雙面單開門操作結構。

4）光纜交接箱配有密封膩?zhàn)?，以便于線纜引入孔處的密封，防止水和嚙齒類動物進入機箱。

5）箱體應保證電氣導通，并有完善的接地系統。

（2） 機械活動部分

機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于120°，間隙應不大于3mm。結構應牢固，裝配具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。

（3） 引入光纜彎曲半徑

引入光纜進入箱體時，其彎曲半徑應不小于光纜直徑的20倍。

（4） 箱體結構

箱體結構應設計合理，滿足設計、施工、維護管理等各類需要。箱體結構是衡量設備總體情況的重要依據。

箱體結構采用全正面或正反兩面操作，布放、盤繞光纖跳線的裝置要設計合理，光纖跳線設定為側走線方式，光纜引入后應有護套管保護，應有足夠大的跳纖面積。整個內部箱體應保證電氣導通，并有完善的接地系統。

箱體必須滿足滿容量布放、盤繞光纖跳線要求，滿配置時應能夠方便地進行維護操作。

機箱內應在合適的位置設置儲纖單元，以便于尾纖的管理存儲，儲纖單元結構要合理便于存纖取纖并具備防塵功能。應具備科學的尾纖管理功能，便于尾纖查找、調度、替換等各種管理操作。

機箱內應在合適的位置預留直熔單元，以便于光纜的直通。

光纖終接裝置、尾纖配線裝置、適配器卡座、安裝板、尾纖及適配器，在滿容量范圍內應能方便地成套配置。開剝后的散纖應加護套管（壁厚0.9mm，材料硬度為邵氏硬度Shore70）。標識應從左到右，從下到上。

（5） 保護套、襯墊及纖芯和尾纖彎曲半徑

光纖光纜穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。光纜光纖、尾纖無論處于何處彎曲，其曲率半徑應不小于30mm。

（6） 箱體表面

SMC箱體表面的光澤和紋理應均勻美觀，且無結瘤、縮孔、起泡、開裂、剝落、粉化、顆粒、流掛、露底、夾雜臟物等缺陷，箱體表面不應出現任何緊固件。

金屬箱體表面涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。

（7） 結構裝置上的文字、圖形、符號和標志

結構裝置上的文字、圖形、符號和標志應清晰、完整、無誤。

2） 箱體尺寸

落地式交接箱箱體的外形尺寸一般不宜超過 2000mm×l500mm×600mm(高×寬×深)。壁掛式交接箱箱體的外形尺寸一般不宜超過 1200mm×900mm×400mm(高×寬×深)。

（4）儲纖單元：用于光纜成端尾纖或盒式光分路器成端尾纖的儲存，主要有托盤式、適配器插槽式、槽盒式三種結構形式。

（5）直熔單元

直熔單元為選配單元。一個過路直熔單元可安裝至少12塊熔接盤，每個熔接盤滿足束狀光纜或帶狀光纜12芯直熔。

4、技術要求

4.1 環境

按照YD/T 988-2007中5.1節要求。

4.2 外觀與結構

按照YD/T 988-2007中5.2節要求。

4.3 機械性能

按照YD/T 988-2007中5.6節要求。

4.4 密封性能

室外型交接箱箱體的防護性能應達到GB 4208-2008中IP65級要求。

室內型交接箱箱體的防護性能應達到GB 4208-2008中IP30級要求。
