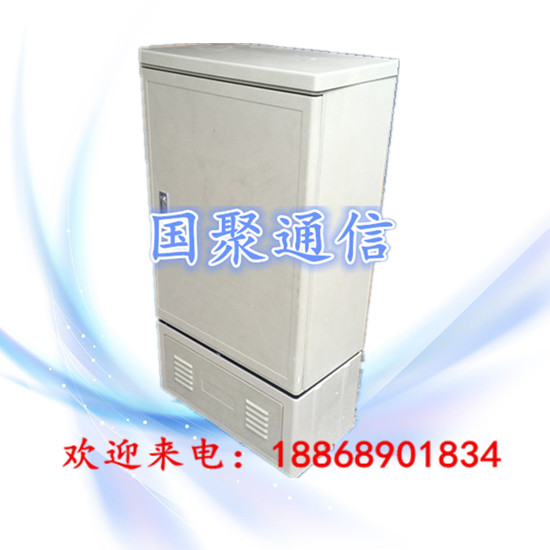

三網合一交接箱（布線效果圖）

三網合一交接箱（布線效果圖）

國聚科技 專業生產，用心創造，你身邊的通信設備】

國聚通科技憑借雄厚的技術實力、完善的服務，國聚公司以“創新、務實”的企業精神，以“求新、求變、求快”的發展戰略，迎接光通信的美好未來。所謂目標，真正的目標，那是必須時時刻刻念念不忘，朝思暮想到夜有所夢，而且一想起來就熱血沸騰的！有目標的人是在奔跑，沒目標的人只是在流浪；有目標的人感恩現實，沒目標的人抱怨現實；有目標的人常常睡不著，沒目標的人永遠睡不醒

三網合一光纜交接箱|三網合一交接箱|FTTH共建共享室光纜交接箱|三網合一通信光纜交接箱（中國電信|中國聯通|廣電網絡|移動通信,配線容量：96芯,144芯,216芯,288芯,360芯,432芯,576芯,648芯,720芯,864芯,1152芯光纜交接箱）FTTH三合一光纜交接箱是用于光纖接入網三網主干光纜與FTTH小區配線光纜節點處的接口設備,可以實現大容量光纖的熔接,終端存儲以及調度等功能。該產品的應用,減少了三網的重復線路建設,精簡線路,美化環境。中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備。可對主,配線光纜進行固定,開剝,保護,終接及冗纖的盤繞,通過光纖跳線,能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計,優化的光纜管理系統,實現主干光纜與配線光纜交叉連接或互連,以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求,提供多種光分路器增值單元解決方案。慈溪市國聚通信為響應GB 50846-2012《住宅建筑區和住宅建筑內光纖到戶通信設施工程設計規范》和GB 50847-2012《住宅建筑區和住宅建筑內光纖到戶通信設施工程施工及驗收規范》兩個FTTH建設的國家標準,落實住宅區和住宅建筑內光纖到戶通信設施工程設計必須滿足多家電信業務經營者平等接入,用戶可自由選擇電信業務經營者的要求,實現國家通信發展共建共享模式的建設,我公司進行市場調研分析后,提供以下多種共建共享方案以及相關產品。

產品概述：
慈溪市國聚通信為響應GB 50846-2012《住宅建筑區和住宅建筑內光纖到戶通信設施工程設計規范》和GB 50847-2012《住宅建筑區和住宅建筑內光纖到戶通信設施工程施工及驗收規范》兩個FTTH建設的國家標準,落實住宅區和住宅建筑內光纖到戶通信設施工程設計必須滿足多家電信業務經營者平等接入,用戶可自由選擇電信業務經營者的要求,實現國家通信發展共建共享模式的建設,我公司進行市場調研分析后,提供以下多種共建共享方案以及相關產品。
產品特性：
1：實現各運營商共建共享。依據應用場景可選擇三合一光纜分纖箱,三合一光纜交接箱,三合一光纖配線架等。
2：公共區和運營商區界面分離,不交叉,施工,維護和管理各自獨立。
3：施工,維護,管理方便。

GJ-GXF5-67BS-V 型 駐地光網絡室外光纜配纖箱（國聚制造）

① 采用免跳纖方式,單面操作,箱體上方為各運營商上行光纜熔纖區,中間主體部分為各運營商下行光纜熔纖區和閑置尾纖管理區,箱體下方為外纜引入?yún)^(qū)；
② 箱體外形尺寸：1470×750×368（高× 寬× 深,mm）；
③ 上行光纜熔纖區（局端引入光纜）,每個運營商設計6 個12 芯免跳纖尾纖引出托盤,托盤按不同運營商分為三種顏色；
④ 下行光纜熔纖區設計為6 組,每組由3 個12 芯熔配一體化托盤組成,分為三種顏色,分別與上行光纜熔纖區各運營商托盤顏色對應；

GJ-GXF5-67BS-IV 型 駐地光網絡室外光配線/ 分路器箱（國聚制造）

主要特點

① 采用跳纖方式,雙面操作,正面為主干,配線,光分區,背面為外纜引入?yún)^(qū)；
② 箱體外形尺寸：1850×1220×450（高X 寬X 深,mm）；
③ 局端引入光纜,每個運營商設計3 個12 芯熔配一體化托盤,計36 芯；
④ 用戶公共區共設計648 芯；
⑤ 光分路器區采用托盤式光分路器,每個運營商設計25 只托盤槽位,分別可安裝25 只1 分16,12 只1 分32,6 只1 分64 托盤式光分路器。

GJ-GXF5-67BS-III 型 駐地光網絡室外光配線/ 分路器箱（國聚制造）

主要特點

① 采用跳纖方式,雙面操作,正面為主干,配線,光分區,背面為外纜引入?yún)^(qū)；
② 箱體外形尺寸：1850×1220×450（高X 寬X 深,mm）；
③ 局端引入光纜,每個運營商設計3 個12 芯熔配一體化托盤,計36 芯；
④ 用戶公共區共設計648 芯；
⑤ 光分路器區采用插片式光分路器,每個運營商設計48 個1 分8 光分槽位,可安裝1/2 分4,1/2 分8,1/2 分16,1/2 分32,1/2 分64 的插片式光分器。

GJ-GXF5-67BS-II 型 駐地光網絡室外免跳纖光配線/ 分路器箱（國聚通信制造）

主要特點

① 采用免跳纖方式,雙面操作,正面為主干,光分區,背面為配線,外纜引入?yún)^(qū)；
② 箱體外形尺寸：1600×1000×450（高× 寬× 深,mm）；
③ 局端引入光纜,每個運營商設計2 個12 芯熔配一體化托盤,計24 芯；
④ 用戶公共區共設計864 芯；
⑤ 光分路器區采用盒式光分路器,每個運營商設計10 個光分插槽,可安裝1/2 分16,1/2 分32,1/2 分64 的盒式光分器；

GJ-GXF5-67BS-I 型 駐地光網絡室外免跳纖光配線/ 分路器箱（國聚通信制造）

主要特點

① 采用免跳纖方式,單面操作,箱體上方為各運營商獨立倉（主干,光分區）,中間主體部分為配線區（用戶公共區）,箱體下方為外纜引入?yún)^(qū)；
② 箱體外形尺寸：1470×800×368（高× 寬× 深,mm）；
③ 局端引入光纜,每個運營商設計1 個12 芯熔配一體化托盤；
④ 用戶公共區共設計432 芯；
⑤ 光分路器區采用盒式光分路器,每個運營商設計10 個光分插槽,可安裝1/2 分16,1/2 分32,1/2 分64 的盒式光分器。

訂貨指南

運營商光分路器區

國聚通信為適應三網融合,FTTx的推廣,國聚通信推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括光纜交接箱,光纜分纖箱,分光分纖箱,光纜分線盒,光纜接頭盒,光纜終端盒,冷接子,快速連接器,光纖跳線,配線光纜,皮線光纜,市內布線光纜,無源器件,線路輔助設施等。

國聚通信FTTX布線應有盡有,！隨時歡迎您前來咨詢?。?！

三網合一光纜交接箱是用于光纖接入網(電信網,移動網,聯通網）三網主干光纜與FTTH小區配線光纜節點處的接口設備,可以實現大容量光纖的熔接,終端存儲以及調度等功能。該產品的應用,減少了三網的重復線路建設,精簡線路,美化環境。

• 品牌：國聚通信

• 箱體采用不銹鋼材料制造,抗腐蝕耐老化,使用壽命超過20年。

• 殼體門框四周采用凹槽結構,硅橡膠密封 ,密封性能達到GB4208--1993中IP 級要求。

• 殼體門鎖采用三面齒輪推桿機構,是開啟和關閉箱門時更顯輕松。

• 箱體內部夾以隔熱材料,能有效防止箱內凝露的產生。

• 采用12芯熔配一體化模塊,大幅度利用有效空間,大容量為288芯。

• 卡接式安裝FC,SC適配器。

• 前后設通道,可方便跳線靈活跳接

• 12芯熔配一體化模塊可抽出至箱外,正面操作。

• 有可靠的光纜固定,開剝和接地裝置。

• 各部件位置和按排,確保光纜在任何位置時彎曲半徑大于40MM。

• 光纜進殼體接口處,突破傳統方式防水接頭處理光纜密封問題。

•
