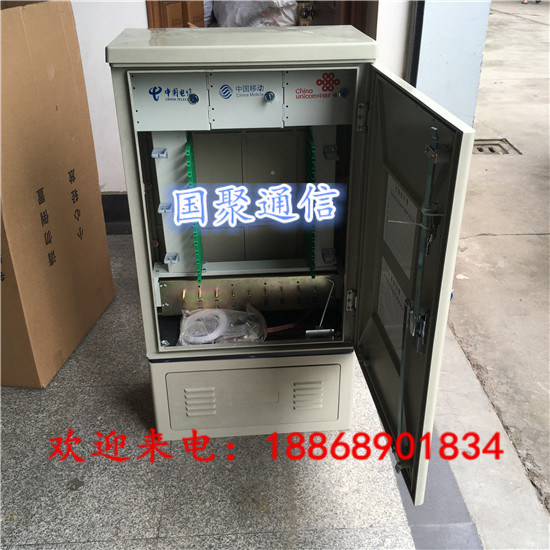

壁掛式三網合一光纜交接箱-廠家效果圖

壁掛式三網合一光纜交接箱-廠家效果圖

國聚通信發展原則： 追求技術創新、流程完善、通路合作、欲求必達的工作目標，努力創造的企業形象、的工作環境、的企業管理、的客戶服務，與國內外用戶真誠合作
【國聚科技產品】光纜交接箱、光纜分纖箱、光纜分光箱、光纖分纖箱、光分路器箱、光纖配線箱、三網合一樓道箱、ONU綜合配線箱、ODF單元箱、ODF光纖配線柜、光纜終端盒、光纜接頭盒、網絡機柜、光纖快速連接器、光纖冷接子、束狀尾纖、跳線、法蘭、光纖桌面盒、光纖信息面板、熔接盤、一體化托盤、皮線光纜開剝器等光纖網絡產品……

壁掛式三網合一光纜交接箱廠家 共建共享三網合一交接箱 室外三網合一光纜光纜交接箱  一級分光箱 免跳接光纜交接箱 三網合一光纜交接箱|三網合一交接箱|FTTH共建共享室光纜交接箱|三網合一通信光纜交接箱（中國電信|中國聯通|廣電網絡|移動通信、配線容量：96芯、144芯、216芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯光纜交接箱）FTTH三合一光纜交接箱是用于光纖接入網三網主干光纜與FTTH小區配線光纜節點處的接口設備，可以實現大容量光纖的熔接、終端存儲以及調度等功能。該產品的應用，減少了三網的重復線路建設，精簡線路，美化環境。中華人民共和國通信行業標準 通信光纜交接 箱 Cross Connecting Cabin e t for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備。可對主、配線光纜進行固定、開剝、保護、終接及冗纖的盤繞，通過光纖跳線，能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計、優化的光纜管理系統，實現主干光纜與配線光纜交叉連接或互連，以及主干光纜之間的直通連接配線功能。

且適用于多元化的XPON建設需求，提供多種光分路器增值單元解決方案

1.

   箱體采用不銹鋼材料制造，抗腐蝕耐老化，使用壽命超過20年。




• 殼體門框四周采用凹槽結構，硅橡膠密封 ，密封性能達到GB4208—1993中IP 級要求。




• 殼體門鎖采用三面齒輪推桿機構，是開啟和關閉箱門時更顯輕松。




• 箱體內部夾以隔熱材料，能有效防止箱內凝露的產生。




• 采用12芯熔配一體化模塊，幅度利用有效空間，容量為288芯。




• 卡接式安裝FC、SC適配器。




• 前后設通道，可方便跳線靈活跳接




• 12芯熔配一體化模塊可抽出至箱外，正面操作。




• 有可靠的光纜固定、開剝和接地裝置。




• 各部件位置和按排，確保光纜在任何位置時彎曲半徑大于40MM。




• 光纜進殼體接口處，突破傳統方式防水接頭處理光纜密封問題。

共建共享光纜交接箱是用于光纖接入網(電信網、移動網、聯通網）三網主干光纜與FTTH小區配線光纜節點處的接口設備，可以實現大容量光纖的熔接、終端存儲以及調度等功能。該產品的應用，減少了三網的重復線路建設，精簡線路，美化環境。

• 箱體采用不銹鋼材料制造，抗腐蝕耐老化，使用壽命超過20年。




• 殼體門框四周采用凹槽結構，硅橡膠密封 ，密封性能達到GB4208—1993中IP 級要求。




• 光纜交接箱是用于室外的主干光纜與配線光纜連接的接口設備,能夠?qū)崿F(xiàn)光纖的接續和配線有直接連接和交叉連接的功能。
  ? 采用熔配一體化抽à-式模塊,使交接箱容量大,密度高。
  ? 箱體采用高強度SMC聚脂箱體,具有光纜交接箱是室外光纜接入網中主干光纜與配線光纜節點處實現室外光纖配線的設備,可以良好抗腐蝕,耐老化性能,能抵受劇烈的氣候變化以及適應惡劣的工作環境。
  ? 箱體具有良好的密封性能,防護等級達到GB/T4208
  IP65級。
  ? 具有很好的安裝性能及防破壞功能。
  ? 箱體具有安全可靠的光纜固定與接地保護裝置。
  ? 光纜交接箱體箱材料為SM,容量0～576芯。
  技術特性:
  ? 高壓防護接地與機箱絕緣電阻：≥20000MΩ/500V（DC）
  ? 箱高壓防護接地與機箱間耐壓≥15000V（DC）/1min,不擊穿,無飛弧。
  ? 箱體靜負荷能力：殼蓋≥980N,側表面≥980N,門鉸鏈≥200N
  ? 機箱的密封防護等級：達到GB4208標準中IP65級
  工作環境:
  ? 環境溫度：-45℃～
  80℃
  ? 相對濕度：40℃時小于95%
  ? 大氣壓力：70～106Kpa
  二、特點
  ※適用多種使用場景：室內、室外、掛墻、掛桿、新老。
  ※模塑箱體，安裝背板設計，造型美觀小巧，安裝方便快捷，便于大規模施工。
  ※
  分路器模塊端口傾斜15°設計，走線路由順暢。
  ※系列化插片可積木化組合，擴容方便，投資節省。
  ※皮線光纜采用卡槽設計，可帶活接頭入盒，固定可靠，布放簡便效率高。
  ※工廠化皮線尾纖，實現高質量低成本快速部署。
  配線光纜熔接
  a.為方便熔接可將箱體取下操作，亦可單獨將熔接盤取下操作；
  b.將分路器模塊旋轉框向上取出箱體，并取下光纜穿線滑塊，妥善放置；
  c.開剝光纜，長度約1.5m，在光纜開剝處纏繞幾圈絕緣膠布，再用喉箍進行緊固；
  d.熔接配線光纜，按圖4盤繞，操作完成后，將模塊旋轉框插入鉸鏈旋轉軸；
  e.熔接后的SC尾纖連接器插入分路器輸入端口，如暫不開通將其停放在
  “停泊區”
  ；
  f.進行光纜加強芯接地，將接地線從光纜入口引出接地；
  g.固定好光纜穿線滑塊，將箱體重新安裝于墻體背板上

壁掛式三網合一光纜交接箱（SMC-不銹鋼）產品容量：72芯、96芯、144芯、288芯、360芯、576芯、720芯、1152芯、1440芯

（電信、移動、聯通）的優質供應商《寧波國聚通信制造》

直銷地區：華東地區-華南地區-華北地區-東北地區-華中地區-西部地區

產品名稱：光纜交接箱（Cable transfer box）
