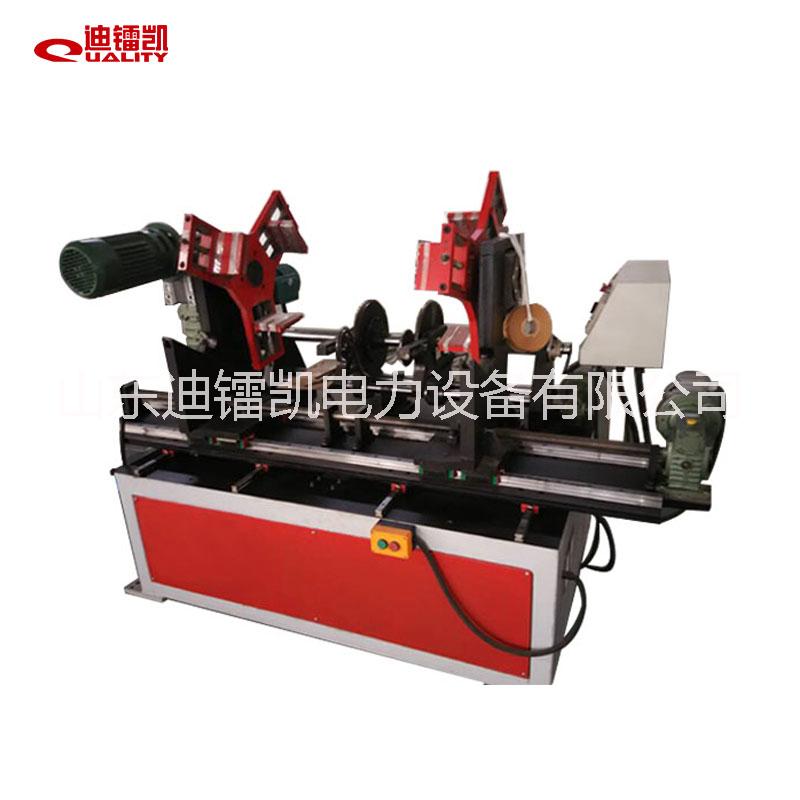

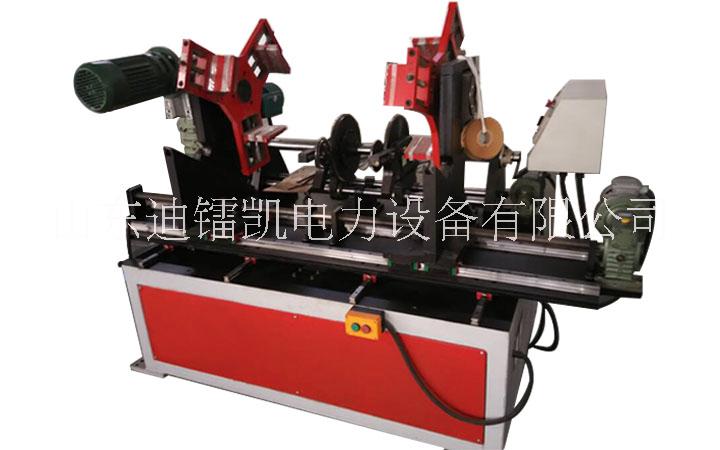

立體卷鐵芯繞線機，S13三角立體鐵芯變壓器繞線機—迪鐳凱

立體卷鐵芯繞線機，S13三角立體鐵芯變壓器繞線機—迪鐳凱立體巻鐵心繞線機。變壓器卷鐵芯繞線機請認準山東迪鐳凱電力設備有限公司，變壓器卷鐵芯繞線機能繞制30~800KVA變壓器無接縫式卷鐵芯的線圈。JRX卷鐵芯繞線機能繞制S13變壓器鐵芯線圈。本機配置以變壓器高壓線圈直徑為齒數的兩個半圓作模具,由繞機四個齒輪定中心,將卷鐵芯柱托空,轉動齒輪模來完成高低壓線圈的繞制。立式卷鐵芯繞線機用途：本機設計合理，結構簡單；鐵芯對中，夾緊，定位方便；上下升降自如，高低壓線圈繞制一次完成。迪鐳凱立體卷鐵芯主要由主機、齒輪模具、排線機構、控制系統和自動放線架等部分組成。

卷鐵芯繞線機主要技術參數：
參數/型號     RX-4       ZRX-4
繞制變壓器規格：   30～800KVA  30～800KVA
三柱中心距：       820mm  820mm
工件臺上下升降距：   760mm，  760mm，
工件臺承受重量：     2000kg  2000kg
主軸轉速：   0～250轉/分鐘  0～250轉/分鐘
控制方式：  變頻器調速  變頻器調速
總電機功率：   3.75KW    3.75KW
整機重量：   1200kg   1200kg
外形尺寸： 1700X1200X1650 1700X1200X1650

立式卷鐵芯繞線機特點：
1、可靠、、快捷、方便、自動化程度高
2、可存儲多種型號變壓器的技術數據，可隨時調出使用。
3、大大提高勞動效率，鐵芯裝夾只需3分鐘；齒輪裝夾也只需要10分鐘。大大提高了效率降低了勞動強度。
4、可自動排線，均勻密集，提高繞制速度和質量
5、鐵芯可電動前后左右，360度旋轉移動，調整適宜繞線角度保證產品尺寸一致性。
6、變頻調速、傳動平穩；噪音小、電子可逆計數、制動性能好、繞線質量可靠等優點。


卷鐵芯變壓器繞線機結構：底座，底座上設有鐵芯托架，鐵芯托架橫臥且?guī)в衅露龋昏F芯托架的上方有主動齒輪和第二主動齒輪，主動齒輪和第二主動齒輪同軸串在一傳動軸上，傳動軸與一動力機構的輸出端連接；主動齒輪與從動齒輪嚙合，第二主動齒輪與第二從動齒輪嚙合，從動齒輪與定位齒輪嚙合，第二從動齒輪與第二定位齒輪嚙合；從動齒輪的中心開設有定位孔，第二從動齒輪的中心開設有與定位孔對應的第二定位孔；由于鐵芯托架具有一定的坡度，因此鐵芯放置在鐵芯托架上即可，無需另外的定位機構進行定位，鐵芯的安裝十分簡便；從動齒輪的安裝也十分簡便。

山東迪鐳凱電力設備有限公司是一家專業致力于變壓器設備工裝研發和生產制造的專業公司，是國內的致力于新型電力電工產品研發生產為一體的。主導產品為電力設備，包括箔式繞線機、非晶自動繞線機、自動排線繞線機、非晶變壓器生產設備、立體卷鐵芯繞線機等變壓器設備系列產品，公司擁有多項發明及實用新型技術。公司從15年開始，轉型作為一家配電變壓器產業化系統服務商，主要從事智能變壓器量產系統解決方案，經過多年的積淀和近年來的人才引進，從技術，設備，工藝，培訓及服務各個方面，成功的為國網山東電力、許繼電氣、平高電氣等多家國家電網的直屬單位提供了服務；也為北京科銳、青島特銳德、科潤電力、南瑞科技、山東達馳、特變電工、山東魯能、山東華馳等廠家的配變產能的系統提升做出了系統解決方案；目前，山東迪鐳凱正為許多致力于配電變壓器產業化的廠家提供系統的解決方案。如您對立體卷鐵芯繞線機等變壓器設備有任何疑問，歡迎致電咨詢，迪鐳凱全體人員將竭誠為您服務。
