廠家直銷 電磁感應加熱控制板 工業電磁加熱控制板 定制

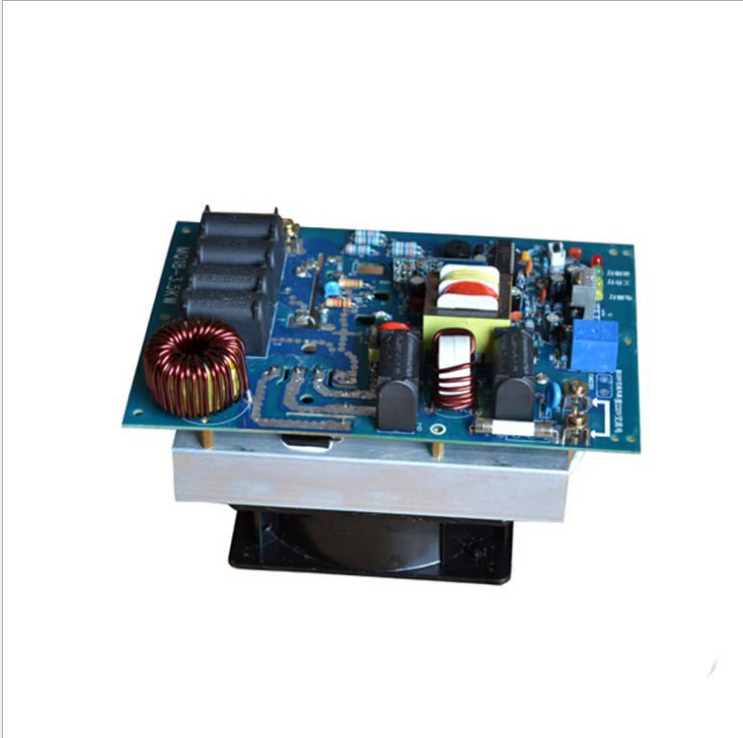

2.5KW加熱器主板技術參數：

1：外形尺寸：194*102*90（長*寬*高）

2：工作電壓：220V

3：電流10-12A

4：負載電感量：130-140uH（用勝利牌的BICTOR6243+電感表測量，電橋表測電感100UH）

5：轉換效率>90%

6：工作頻率:20-25kHZ

7：工作溫度:-10度至+50度

8：工作方式:連續加熱

9： 浪沖保護-+1500V

10：抗雜波干擾:4000V

11：感應線圈到發熱體的安裝距離15-20mm（保溫棉壓緊后加上環氧板的厚度）

12：多組線圈并繞在同一發熱體上，線圈相互之間的距離大于6厘米。

13：4平方線，大概有效長度16-18米，電感量只是一個參數，實際上要測進線電流，進線電流10-12A

再用電感表（勝利牌6243+）測輸入電流，是否達額定輸入電流，要是達不到就通過電位器順時針調節，調節時注意，要是電流顯示值變小了，就不能再調節，可能是電感量過大了，需要減小電感量。（電感量減小，就是減少線圈匝數，進線電流大，增加線圈匝數。反之電流小，減線圈匝數）                                                               二、接線說明

1、             三個指示燈，為”電源燈”、“工作燈”、“故障燈”燈。正常工作時”電源燈”、“工作燈”在亮?！肮收蠠簟睙魷?。當發電路發生故障時“故障燈”燈在閃亮。

2、             電源220V接于“接220V交流電”的柱子上，不分火線零線隨便接入即可。

3、             線圈接于“接電磁線圈兩端”的兩個接線柱上，螺絲要擰緊。

4、本板子出廠設定為供電即可以工作,此時“開關控制”插座口內有一個短路線（黑色的）將此插座短路。也可以用手輕輕取下“開關控制”插座上的短路線（黑色的），將一條兩芯的聯機線的一個端頭插到“開關控制”插座上，另一端兩個插頭接到溫控器的常開的兩個觸點，連接好即可試機使用

注意：散熱器帶電，要用絕緣材料隔離好，在固定機箱上，或者架空固定：量下控制板線柱不要同機箱導通！導通就是接地了！不要接地！輸出線一
