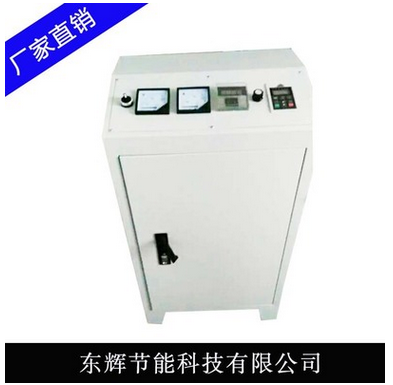

廠家直銷 新型全數字智能全橋電磁加熱器

全橋30kw,40,50,60,70,80,90KW電磁加熱控制器

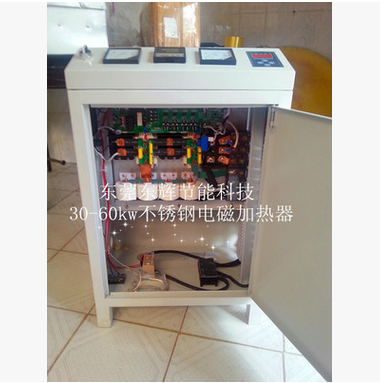

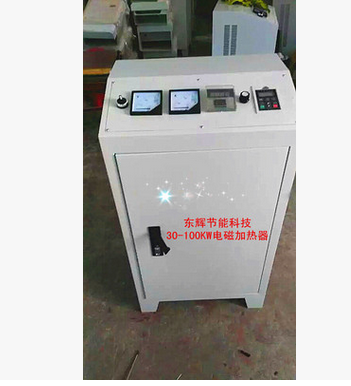

有兩款，一款是掛壁式，一款是落地式，可根據客戶的需求來選擇。
獨特的控制方式（PID無極調功，0-5V，0-20MA及默認普通軟開關工作模式）
一、產品電氣規格：
1、額定電壓頻率：380VAC 50Hz /60Hz
2、電壓適應范圍：310V-450V
3、額定功率：根據工件加溫要求
4、工作頻率：8.5-45KHz 段12-20KHz ，一般12-13KWHz，
5、安全工作環境溫度：-20℃-45℃;
6、工作濕度：≤95%
7、熱效率≥95%
8、接線示意圖
9、線圈與被加熱體間距為20-25MM（包好以后的厚度）
10、工作電流：
60KW：90-100A
50KW：75-80A
40KW：60-65A
30KW：45-50A
25KW：38-43A
20KW：30-35A
15KW：23-28A
11、采用高速輸入及輸出電流霍爾傳感器，能更的檢測相位，電流大小
二、基本性能概述 ：
1、有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長
2、有缺相保護功能
3、有IGBT過流保護功能
4、有輸入及輸出過流保護自動調節負反饋功能
　輸入保護 輸出保護
80KW：120A 80KW：290A
60KW：100A 60KW：250A
50KW：80A 50KW：180A
40KW：65A 40KW：150A
30KW：50A 30KW：100A
25KW：43A 25KW：80A
20KW： 35A 20KW：70A
15KW：28A 　15KW：60A
5、有IGBT過溫保護功能
6、有加熱線圈短路保護功能
7、有加熱線圈開路保護功能
8、全橋串聯諧振電路拓?fù)?抗干擾能力強
9、采用高性能IGBT驅動芯片驅動 ，的驅動及輸出波形
10、自動識別負載及鎖相功能,以使負載端得到功率因數，也使電路控制在弱感性區率工作
11、數臺電磁加熱控制器并聯安裝在同一個加熱管上,互不干擾
12、節電效果好:與目前采用的電熱圈相比,節電可達30%以上
13、安裝方便:可接桶型和平盤型等等結構方式感應線圈
14、運行成本低,維修量少,產品保修1年,終生維護
15、產品尺寸： 30KW-60KW機殼長610*寬350*高260
三、產品使用所接負載特性：5130號鋼以及45號鋼類，線圈與工件距離 2-3厘米（特殊材料要特殊調試）全橋參數要求
序號 功率（KW） 輸入電流（A） 帶負載電感量（uH） 線圈電流（A） 線橫截面（mm2） 有效長度（m米）引線在外加長度算 保溫棉厚度
1 15 23-28 330-370 35-40 8-10 30-35 20-25
2 20 30-35 270-310 45-50 10-16 28-35 20-25
3 25 38-43 230-260 50-60 16-20 28-33 20-25
4 30 45-50 190-220 60-70 16-20 45-50 20-25
5 40 60-65 170-200 70-100 20-25 40-45 20-25
6 50 75-80 150-180 110-140 25 40-4 20-25
7 60 90-100 130-160 120-150 25-35 40-42 20-25
8 80 110-120 130-150 160-200 35-45 38-40 20-25
