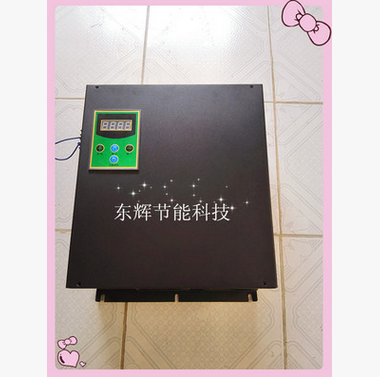

不銹鋼電磁加熱器 電磁加熱控制器 電磁加熱控制板 東輝節能科技

全數字智能80kw電磁加熱控制器

工作環境溫度：-20℃-45℃;

工作濕度：≤95%
熱效率≥95%
基本性能概述 ：有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長
有缺相保護功能
有IGBT過流保護功能
有IGBT過溫保護功能
有加熱線圈短路保護功能
全橋串聯諧振電路拓撲,抗干擾能力強
采用高性能IGBT驅動芯片驅動
自動識別負載及鎖相功能,以使負載端得到功率因數，也使電路控制在弱感性區高10CM以上，
節電效果方式感應線圈
運行成本低,維寬320*高210
產品使用所接負載特性：5130號鋼以及45號鋼類，線圈與工件距離 1.5-3厘米（特殊材料要特殊調試）

80KW， 所接 鋼質感量約150-180uH, 鐵質160-210 uH，電流120A，線約41-46米。一般是40米線不小于35平方，  線徑可以采用多根并聯獲得
2.1 SW1:功能選擇鍵。短按此鍵，顯示從正常工作顯示狀態轉為參數查看狀態。每按一次，顯示狀態改變一次。重復按下時，在各顯示狀態下，輪流切換。
2.2 SW2~SW4:待定。
附:出錯代碼說明。正常工作—05-。（--溫控器斷開}，E1驅動故障，E2，過流，E5，頻率過高，更改電感，E6缺相或電壓低，E7，線盤溫度過高，線盤流大）（電感量減小，就是減少線圈匝數，反之，實際要測電源電流，電流大，加線圈匝數，反之）工作頻率在（12-28KHz）主機要定期除塵，一般2個月除一次，可用軟毛刷或高壓除塵，以保證儀器內部良好的通風環境。

2、如使用環境是帶有腐蝕性氣體的地方須噴上絕緣清漆?；蛘哂闷渌慕^緣防腐材料。

3、空氣溫度不能大于50℃。

保持加熱到所需溫度時頻率不低于13KHz（工件溫度升高時等效串聯阻抗R上升，RLC的諧振頻率會降低, 同理R上升，母線電壓不變的情況下電流下降是正常的）

產品主要應用領域：工業加熱設備如塑膠機械注塑機、造粒機、吹膜機、拉絲機，鍋爐等等的節能改造中;   民用加熱產品如電磁熱水器,電磁熱水瓶,電磁爐等加熱電器中.
