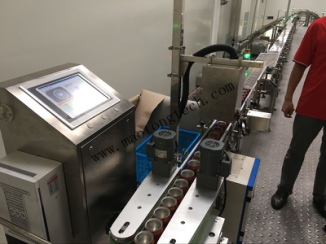

易拉罐罐口異物檢測設備廠家直銷 易拉罐檢測設備罐口及異物

1.工程概況

1.1項目名稱：易拉罐空罐罐口檢測機

1.2項目簡介：利用的機器視覺檢測技術，對易拉罐的罐口變形罐內異物等進行全自動、非接觸式在線檢測。

1.3額定產量： 1000罐/分鐘

1.4瓶    型： 易拉罐

1.5產品容量： 145mL ~600ml 容量

2.環境條件：

2.1最  佳 高 度：海拔5～3000米；

2.2環境溫度：5℃-40℃；

2.3環境濕度：50～65%RH；

2.4廠 房 條  件：地面水平度和地面承重能力

                   等參數均能夠滿足國家相關標準，并符合機器的正常使用要求；

2.5到廠的存放條件： 零部件及機器到廠后，存放地點能夠滿足相關國家標準，在存放過程中注意潤滑和保養，防止破壞零件表面或產生變形，從而影響機器的正常安裝調試和使用。

3.設備生產狀況：

1. 噪音：  ≤85 dB；受被加工處理的容器/包裝件、機器功率、建筑物聲學特性等

            影響，實際噪音的分貝值會有所減少或增加。

2. 電力： （客戶總電柜至設備電柜間的電源連接）

動力電源 ： 220v，50HZ，

                      照明電源 ： 220V,  50Hz,  單相；

                            （特殊電壓需提前通知，設備相關參數和交期及價格等會有所不同）

                      總功率 ：約1.8kW；

                      控制電壓 ：24VDC.

3. 壓縮空氣： 最小4巴，6巴（客戶提供氣源至設備主機間的氣管連接）

4.設備介紹

（一）空罐罐口檢測機

設備名稱：   空罐罐口檢測機（雙鏡頭雙工位）

設備型號：   MT-YLG-GK01

數    量：  壹套

生產速度：  1000罐/分鐘

適用容器 ： 易拉罐

適用生產線 ：1000罐/分鐘;兩片罐包裝類型

            產品生產線

安裝位置：  灌裝機前單排鏈道上

功能描述：  對易拉罐空罐的檢測內容包括翻邊、罐口變形、殘缺、罐身內壁/罐底內表面異物檢測及在線剔除。

（二）工作原理及流程：

1．罐子經過定位傳感器，檢測到罐子到達，通過控制單元記錄罐子ID、記錄當前編碼器數值；

2．定位傳感器通知相機采集當前罐口圖像，拍照完成后，由圖像處理器對該圖像進行處理，圖像處理器將其處理結果一方面?zhèn)鬟f給人機界面進行動態顯示；另一方面?zhèn)鬟f給控制單元，準備剔除不合格罐口罐子。

3．控制單元接受到不合格信號后，通知剔除器在剔除對應ID的罐子。

（三） 圖像采集構成要素：

光源：采用LED面光源，壽命長達30000小時，使用前景光法照明方式，可將被測物的信息清晰的表現出來；在圖像中，罐口為一個連續的亮的圓環區域，罐底為一個圓形平面，側壁為多邊形區域，為一個均勻的平面。

鏡頭：采用手動光圈定焦鏡頭，通過調節“對焦調整環”使成像在CCD靶面上的圖像最清晰。通過調節“光圈調整環”，使圖像的亮度達到適合。

相機：采用面陣CCD模擬相機，相機分辨率選用640*480象素，圖像采集速度能夠達到60幀/秒。

（四）設備描述（一套系統包括）：

4.1．檢測主機

4.1.1．數    量 ： 壹套

4.1.2．設備結構及組成

   1）本機由各檢測單元、人機界面主要部分組成；適用于具有高速生產能力的易拉罐包裝生產線的空罐檢測。

2）檢測單元采用穩定的工業控制計算機進行處理，同時和控制單元進行交互，傳遞檢測信息。

3）電控系統采用進口的可編程控制器、程序儲存器、光電開關、感應開關等元件，加上合理的程序控制和人機界面，構成的自動控制系統。

4）設置剔除確認單元，確保不良品均被正確剔除。

5）配電柜配備工業風扇，保證柜內空氣流通。

6）小巧的檢測機柜，使設備占地面積最小化。

7）檢測運行狀態、故障情況均在人機界面上圖文顯示。

4.1.3.系統優點：

   1）圖像處理系統硬件采用業界的進口元件，軟件上配合專業的圖像處理算法，可以滿足高速度、高精度、高可靠性的檢測任務;

2）控制系統采用PCC控制模式，在匹配高速的圖像處理速度同時，確保對不良品的穩定跟蹤與剔除;

3）可內置客戶各種瓶型程序，實現一鍵式瓶型更換;

4）配備剔除確認單元，在線監測以檢測出的缺陷瓶是否被正確剔除，整個檢測過程為可靠地閉環控制；

5）系統為模塊化式設計，豐富的接口和空間，使得設備獲得極大地拓展能力.

6）設備故障率極低，維護簡單方便。

（五）空罐罐口檢測內容及精度：

       5.1、 檢測內容包括翻邊、罐口變形、殘缺、罐身內壁/罐底內表面異物檢測

        5. 2、  檢測精度

檢測位置	缺陷類型	精度		剔除率	誤剔除率
罐口	罐口卷邊缺口	1mm X 1mm		≥99.9%	≤0.03%
	罐口翻邊變形	向上或向下凸出高度≥2mm或 水平長度≥4mm		≥99.9%	≤0.03%
	罐口凹陷	整體5%		≥99.9%	≤0.03%
	罐口橢圓度	≥1cm		≥99.9%	≤0.05%
	罐口卷邊污物	1mm X 1mm		≥99.9%	≤0.05%
管內壁	內壁中部污物	2mm X 2mm		≥99.9%	≤0.05%
罐底	罐底中部異物	2mm X 2mm		≥99.9%	≤0.03%
	罐底套環內(不透明)異物	2mm  X 2mm		≥99.9%	≤0.03%
	罐底中部破洞	2mm  X 2mm		≥99.9%	≤0.03%
罐身	罐身變形	凹癟深度4mm 變形±1mm		≥99.9%	≤0.05%
