PET瓶封蓋液位噴碼檢測機無死角檢測誤剔率低檢測精度高廠家直銷

檢測功能

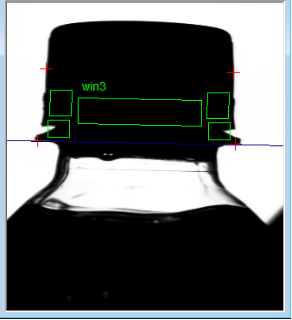

高蓋

歪蓋

無蓋

安全環斷裂

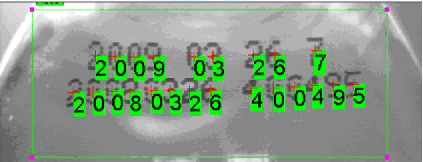

噴碼缺失：漏噴、部分缺失

液位不足

環境條件

設備被設計為以下環境要求下工作：

空氣溫度:-5°— 40°C

空氣濕度:30% — 90% 相對濕度，無冷凝水

請避免溫度在短時間內波動，否則可能造成冰凝水。

電力系統

主電源：              單相交流電（相線，零線，地線）

零線額定電壓：        230V＋/－10%，240V＋6%/－10%

頻率：                50/60Hz

客戶提供的保險絲保護：16A,斷路器C（IA=5..10IN）

導線橫截面積：        不小于1.5mm2 / 不大于6mm2

恒定輸出：            1.2KVA(無空調設施), 1.6KVA(有空調設施)

壓縮空氣供給

供氣線路的橫截面積：  1/2英寸

給予剔除器的氣壓最值：2bar--6bar

保護系統

根據EN 60529：(10/1991)，整個設備屬于IP65保護系統（防塵和噴濺水）。

噪音

剔除設備會連續發出低于75dB噪音，客戶在計劃和安裝時必須避免額外的不可承受的噪音。

設備功能簡述

PET瓶封蓋液位檢測系統是茂通科技(北京)有限公司自主研發的一款在線檢測的新產品，可用于檢測PET瓶有無蓋子，高蓋、歪蓋、蓋子安全環斷裂；PET瓶液位不足。該設備的優勢在于檢測準確度高，處理速度快，系統穩定，并且能自動剔除PET瓶瓶蓋和液位不足的，簡單，方便，快捷。

PET檢測原理圖

圖1為系統原理圖

整個系統工作原理簡述為：當運動的瓶子觸發檢測光電時，光源此時頻閃一次，數字相機采集PET瓶瓶蓋和液位圖像，并通過網絡將圖像傳輸至檢測工控機進行處理，處理完成后，并通過相機將當前瓶子的合格狀態傳輸給PLC(可編程邏輯控制器)，當瓶子為不合格狀態（無蓋，高蓋，歪蓋，安全環斷裂，液位不足）時，PLC發信號至剔除器，將瓶蓋有問題或者液位不足的瓶子從生產線上剔除出來。

設備特點

▲ 非接觸式檢測，檢測速度快，精度高。
▲ 能自動適應不同的生產線速度，動態實現檢測
▲ 采用不銹鋼外殼，主機密封設計制造，防霧汽、防水滴，環境適應能力強。
▲ 采用硬件電路實現，采用嵌入式操作系統，能夠保證長時間穩定運行
▲ 聲、光同時報警，并自動剔除不合格的容器。
▲ 大屏幕中文顯示，LED背光液晶，字跡清晰、明亮，人機對話方式操作。
▲ 性能價格比高。

2.3主要技術指標
▲ 生產流水線傳送帶線速度：≤1.8m/s。

▲ 容器直徑：20mm～100mm。（容器材質密度、直徑不同，器件選擇不同）

▲ 不合格容器剔除率：≥99.99%（檢測速度達到1200個/分鐘時）。

▲ 處理速度：             60000 瓶/小時

▲ 容器容積范圍：             250ml-2L
