自動埋弧焊

結構原理

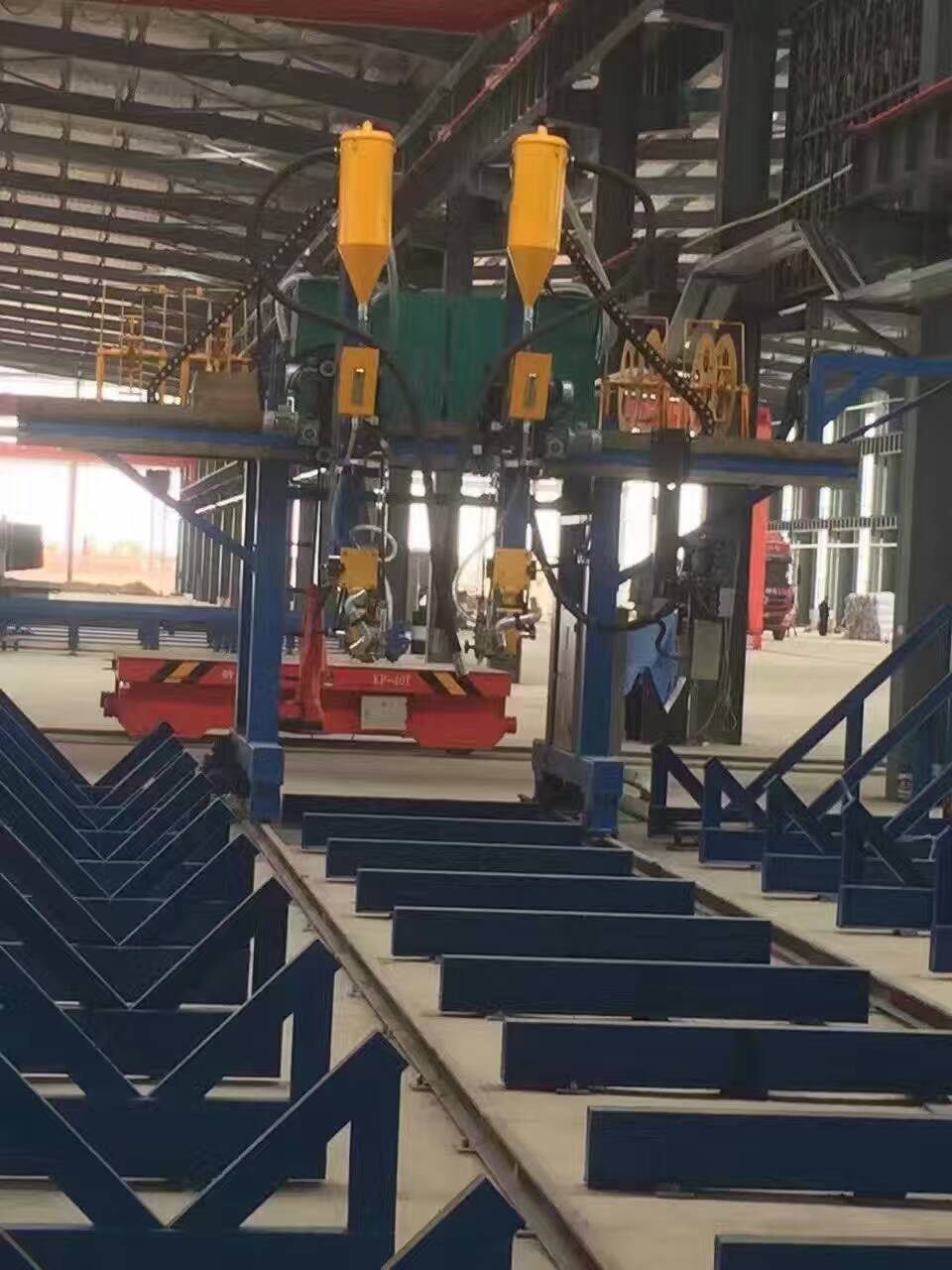

     該設備是為拼裝好的H型鋼進行自動埋弧焊接的理想設備，工件放置在工件托料托架上，傾斜45°使其焊縫為船形焊位置，裝有埋弧焊機頭的焊臂可在門型門架的橫梁上作水平、上下運動，使機頭上的焊嘴對準焊縫，焊臂前端設有焊縫機械自動跟蹤裝置，然后由龍門架在鋼軌上作直線行走，進行自動焊接。本機設自動焊劑鋪設，回收和處理裝置。

結構概述

本機由門型門架，焊臂及拖板，焊槍機械跟蹤裝置，焊劑處理系統，電器控制系統等組成。

門型門架為本機的骨架部分，其余各部分均安裝于門型門架上，門型門架主要起支持各部分并帶動各部分以焊接速度行走的作用。其下部為兩個行走梁，由兩臺交流電機經減速器帶動龍門架在鋼軌上行走。另有兩對靠輪緊靠鋼軌側面，保證行走平穩。兩操作平臺設于托料架中間，龍門架平臺上安裝了兩個焊絲盤、焊機電源、掛線及焊劑回收機等裝置。

焊臂及拖板安裝于龍門門架上平臺側的一組導軌上，共設兩組，起支承焊機頭及調整焊嘴位置的作用。拖板上裝有多組靠輪緊靠在上下、左右移動的導軌上，由兩組傳動裝置分別帶動焊臂上下左右移動（焊臂左右移動為手動）。

焊槍機械跟蹤裝置裝于焊臂的下部，焊機頭上的送絲機構安裝在其上部，它能保證焊嘴始終對準焊縫并與焊縫保持一定的間隙，一對導輪緊靠工件的焊縫兩側，當焊縫左右彎曲時，導向輪上部十字滑板經彈簧的彈性作用作左右方向的調整；當焊縫上下彎曲時，導向輪帶動十字滑板通過氣缸彈性作上下方向的調整；另外還設有焊動左右調整機構。

焊劑處理系統由焊劑斗、焊劑回收機等組成。兩套焊劑斗與焊劑回收筒分別裝于兩焊臂上，兩臺焊劑回收機放在龍門架的平臺上；焊劑由焊劑斗經閥門流到待焊的焊縫上，焊嘴緊跟其后進行焊接，焊劑回收管在焊嘴后部回收剩余焊劑入筒，經篩網篩選后，再經閥門進入焊劑斗，灰塵吸入焊劑回機內，大塊的焊劑留在回收筒內。

電器控制系統由一個電控箱和兩個操作盒組成，控制箱裝于龍門架下行走梁上，兩個操作盒安裝在龍門型門架中部，利用它們實現門架的所有動作，調整焊機上的焊接參數，焊劑回收機的開關等。

1、技術性能參數
