組焊矯一體機--采用德國熱焊熱矯工藝

          一體式--H型鋼自動焊接生產線(組焊矯一體機)

一、簡介

H型鋼自動焊接生產線,是用于焊接T型、H型鋼結構的設備。引進德國熱焊熱矯焊接工藝.根據用戶需要,可分別提供的ZHJ-1500型、 ZHJ-2000型焊接生產線。該生產線可以在同一工位上，連續完成T型、H型鋼在生產過程中的自動組立、自動對中、焊接、矯形、出料等全部工序。整個生產過程工藝流暢、定位精度高、布局合理、占地少、操作方便、自動化程度高。

二、主要技術參數

2.1 腹板高度      200---1800mm     400---2000mm

2.2 腹板厚度      6---30mm

2.3 翼板寬度      200---800mm

2.4 翼板厚度      8---40mm

2.5 工件長度      6000---15000mm

2.6 焊接速度      400---1500mm/min

2.7 調速方式      交流變頻

2.8 程序控制      PLC

2.9 焊接電源      林肯電源或國產電源

2.10焊槍可調角度  30°---60°(與水平夾角)

2.11泵站壓力      6Mpa

2.12定位夾緊      液壓

三、配置及結構特征

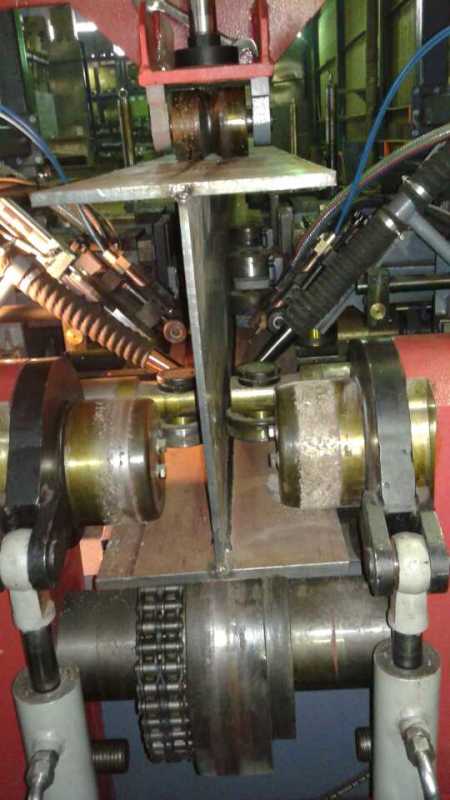

3.1組立機構: 通過電機、減速器、齒輪、鏈條、鏈輪驅動傳動輥,實現焊接工件的傳送,通過液壓缸驅動連桿

機構帶動齒輪，實現翼板、腹板的自動對中定位，從而實現焊接工件的自動組立，取消了傳統的點焊組立的工序，從而提高了探傷合格率。

3.2焊接機構：通過電機、減速器、鏈條、鏈輪驅動傳動輥，實現對焊接工件的牽引。通過液壓缸及齒輪夾

緊工件，保證工件正確定位位置。焊槍送進機構由油缸帶進焊接位置，兩臺焊機同時開始焊接工作。

3.3龍門機構：液壓缸驅動壓輥壓緊工件，使翼板與腹板緊密貼合并為翼板矯形提供足夠的送進推力。

3.4矯形機構：通過偏心壓輥實現對焊接工件翼板熱變形的矯正。

3.5出料機構：把焊接工件送下生產線。

3.6液壓系統：由泵站向組立、龍門、定位、送絲等機構油缸提供相應壓力。

3.7電氣系統：通過控制系統，執行機構，實現生產線全部自動化。

四、生產線的主要技術特點及創新點：

4.1焊接H 型鋼的生產方式是將H型鋼按照“工”字型放置，兩側同時焊接兩道角縫，大大增加了焊接效率。由于對稱焊接，焊接后腹板基本不變形。

4.2矯形機構通過偏心壓輥實現對焊后熱態的H型鋼翼板的角變形直接矯正，即：熱焊熱矯技術，減少了矯正力，并提高了矯正精度。

4.3從焊接規格上看，焊接H型鋼的規格是國內的，與國外進的H型鋼焊接設備生產公司（ESAB公司）的H型鋼焊接生產線指標相同。

4.4在組立方式上，采用了自動組立-焊接-矯形一體化方式，減少了工序，提高了生產效率。

4.5  在腹板、翼緣板對中方式上，采用了前后各兩組的自動對中方式，提高了定位精度和效率。

4.6 送絲機與焊槍軟連接并且焊槍焊接角度可以調整裝置。

4.7  對大角焊縫，可采用雙電源(DC+AC)雙絲、雙弧、雙熔池焊接工藝。

4.8 采用進口品牌PLC控制，可靠，易編程

4.9  在同一工位上，連續完成H型鋼在生產過程中的自動組立、焊接、矯形、托起、出料等全部工序。

五、生產線與分體機的對比

5.1焊接工位對比：

傳統的組立H型鋼方法,大部分屬單機生產。工件成型要通過組立機組立、門式焊機焊接、矯正機矯形三種機型。H型鋼要吊裝8次以上，至少要經過8個工位才能成型。

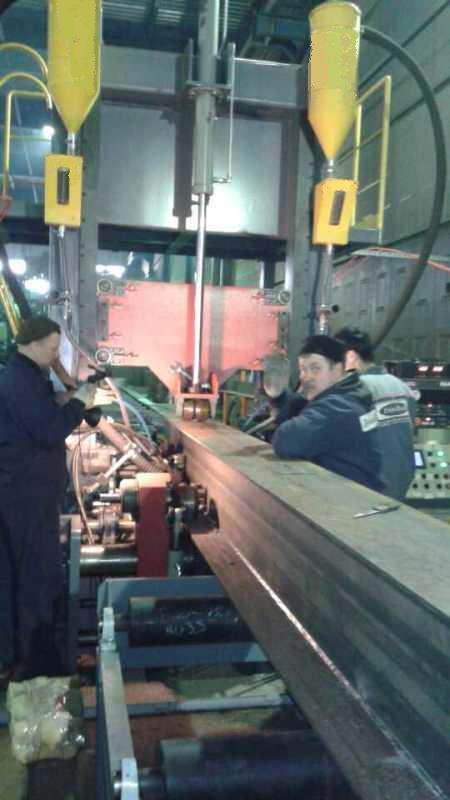

我公司的H型鋼自動焊接生產線屬于連續焊接型，本生產線只用2 名操作工人在同一工位上，連續完成H型鋼在生產過程中的組立、焊接、矯形、托起、出料等全部工序。H型鋼只要吊車吊裝2次經過2個工位就能成型，節省了大量工時，提高了生產效率。整個生產過程工藝流暢、定位精度高、布局合理、占地少、省人工2-3人、節約省行吊1-2部,節約電力、操作方便、自動化程度高。

5.1焊接方式對比：

傳統的H 型鋼焊接采用船形位置焊接，就是將腹板與翼緣板組立后，旋轉45°角后進行單面焊接，優點是焊縫成形好，缺點是由于單面焊接造成延長度方向的線變形和圍繞軸心的扭曲變形較大，而且這種變形不容易矯正。

本生產線焊接形式是將H型鋼按照工字型放置，同時焊接兩道角縫。這種焊接形式的優點是由于對稱焊接，焊接后腹板基本不變形，可以焊后熱態時對H型鋼翼板的角變形直接矯正，減少了矯正力，并提高了矯正精度。

5.3操作空間對比：

生產線占地長30米，一個工位、一個堆料區；分體機占地要85米，三個工位、三個堆料區。工件堆放空間生產線是分體機的1/3。

5.4 焊槍軟連接并且焊槍焊接角度可以調整裝置。

5.5在腹板、翼緣板對中方式上，采用了前后各兩組的自動對中方式，提高了定位精度和工作效率。

本生產線焊接的H型鋼達到?中華人民共和國黑色冶金行業標準  焊接H型鋼?（YB3301-92）規定的標準。

 供貨不包括:

-   地基

-   接往設備的電源
