數控切割機

名稱：數控/多頭直條切割機

   型號：CNC-4000

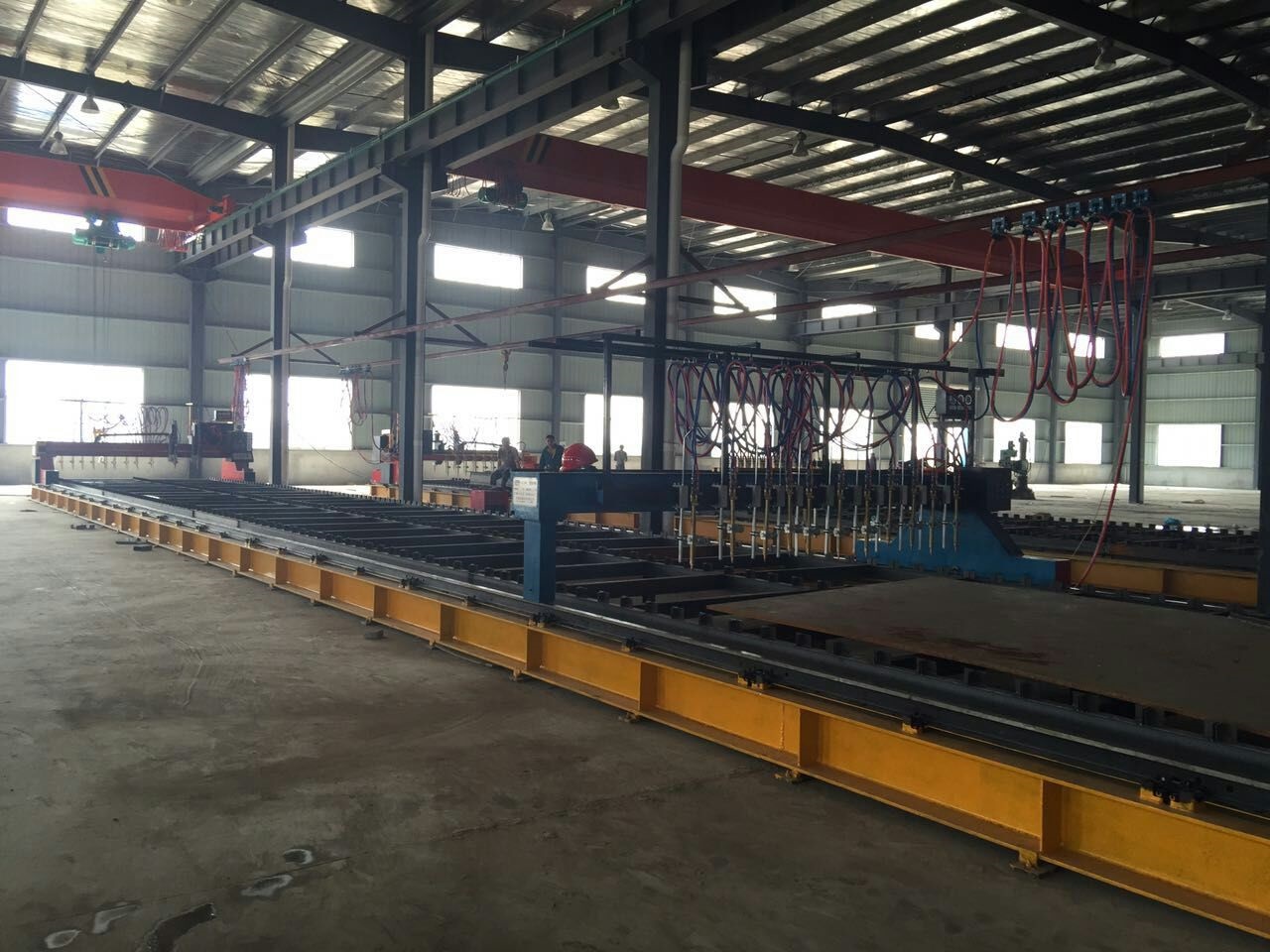

                               用戶現場此圖僅供參考

1、結構原理

 數控直條切割機是一種將電腦控制、精密機械及火焰切割相結合的熱切割自動化設備，其數控割炬可以切割任意形狀的板材。

 本機主要組成包括П形機架、數控系統、縱橫向驅動系統、及氣路系統等。驅動端梁、橫梁等均采用箱梁式焊接結構，焊后再作應力處理，其結構緊湊，外形美觀大方。整機的縱向行走主動驅動端梁采用（panasonic）交流伺服電機帶動減速器，然后通過齒輪齒條副傳動的方式，驅動端梁側裝有水平導向輪，可通過調整其偏心軸使導向輪壓緊導軌，從而確保整機在全程運行中的平穩和精度?？v向?qū)к壘捎酶邚姸嚷奋壷谱?，路軌的各接觸面均作精密機械加工，導軌的外側裝有經過精密磨加工的齒條。橫向?qū)к壘捎镁軡L輪式導軌，以保證數控割炬的度；縱向?qū)к壍墓潭ㄍㄟ^壓板墊板和連接套來固定實現，本套安裝方式可以確保導軌縱向直線度、平行度等。橫向割炬安裝在橫向拖板上，其行走也采用（panasonic）交流伺服電機帶動減速器，然后通過齒輪齒條副傳動來實現。

      本機主要用于金屬板材平面各種形狀切割，功能齊全，自動化程度高，配置，切割精度高，質量好，動態穩定性強。CNC系統、伺服系統采用國際品牌。性能優良的產品，方便的人機界面，友好的操作，豐富的軟件及高質量的硬件配置，全方位的保護措施為用戶提供了一個的產品，是客戶理想的板料切割設備。

 一:  技術性能參數

       軌　　距　　　　      4000  ｍｍ

       軌　　長　　　　      16000 ｍｍ

       有效長度　　　　      14000 ｍｍ

       切割寬度　　　　      80—3200 ｍｍ

       切割速度　　　　      100—750 ｍｍ

       切割厚度　　　　      6—50  ｍｍ（＜５組割炬可達100ｍｍ）

       切割表面質量　　      符合JB／T10045.4－99標準中的Ⅱ級

       速度　　　        600  ｍｍ/ｍｉｎ

       縱向割炬　　　        9組（直線單割炬）

       橫向割炬　　　        2組（數控單割炬一主一副）

       控　　制　　          北京斯達峰SF-2300S數控系

       傳　　動　　　        齒輪齒條傳動

       驅　　動　　　        雙邊日本全數字式交流伺服驅動系統

       速　　度　　　        無級調速

       裝機容量　　　        1.5KW

       電　　源　　　        AC 220V 50HZ
