》產品概述

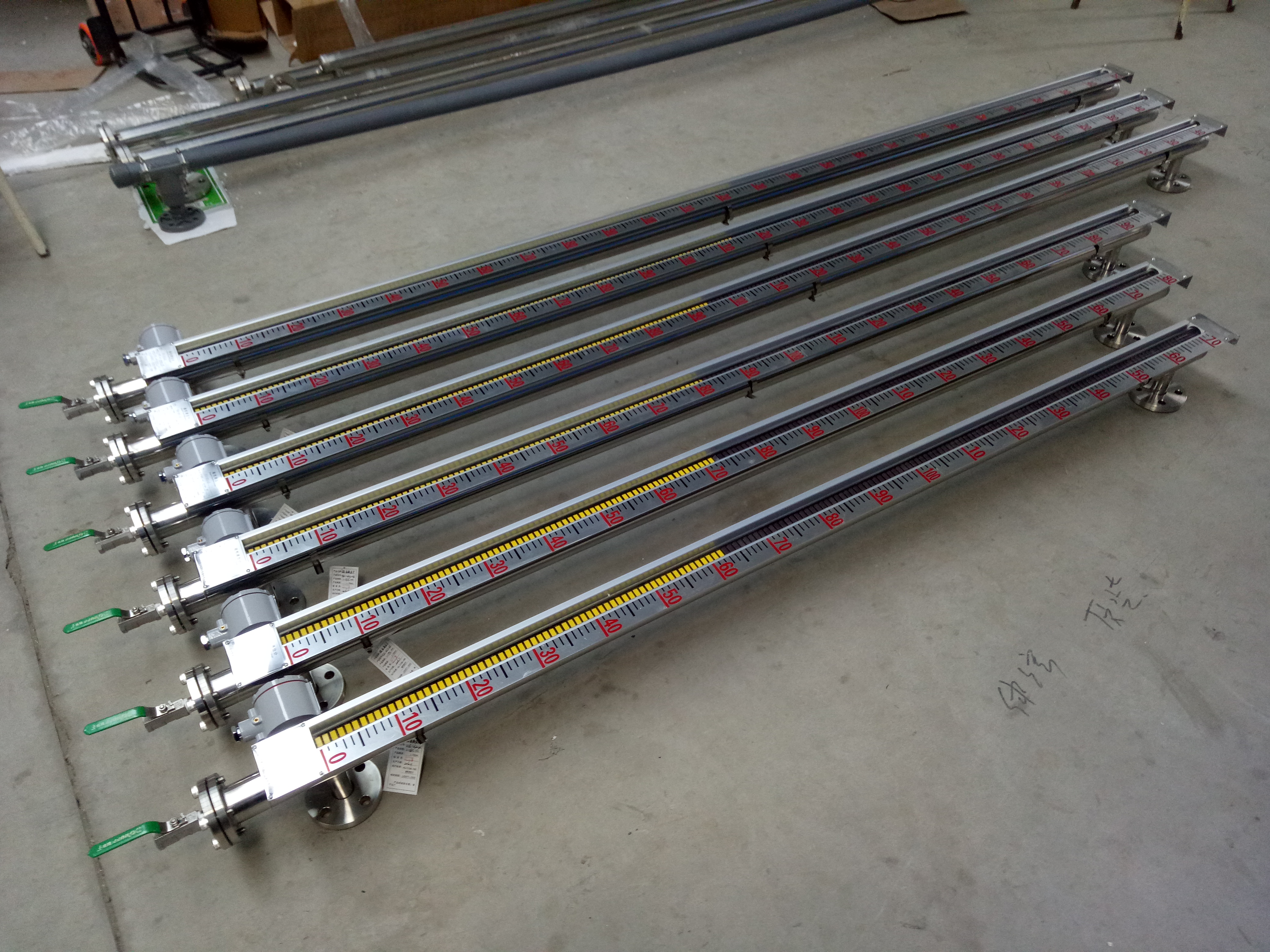

UHZ系列磁性液位計也稱磁翻柱、磁翻板、磁性浮子液位計，可以在高溫、高壓、高粘度和強腐蝕等條件下，安全可靠地測量液位，讀數直觀，顯示醒目，測量范圍大。該系列產品廣泛用于電力、化工、冶金、環保、食品等各行業過程中的液位測量和控制。

UHZ系列磁性液位計采用磁性翻板，可在現場直接顯示，無需外加電源。如加配上、下限開關輸出，可實現遠距離報警、限位控制；如加配變送器，可實現液位的遠距離指示、檢測與控制。

根據在容器安裝位置不同，提供側裝、頂裝、頂裝側顯等型式。根據工作介質的不同，提供304/316不銹鋼、不銹鋼內襯四氟、ABS、PP-R、UPVC等材質，其中ABS、PP-R、UPVC、不銹鋼襯四氟材質適用于酸、堿等腐蝕性介質。

除了基本型外，還有高溫高壓型、防腐型、夾套型、防霜型、電伴熱型、電子雙色型等多種形式可供選擇。

引用標準：HG/T21584-95《磁性液位計》

》工作原理

   以側裝基本型磁性液位計為例：液位計與容器通過側法蘭相連接，這樣液位計中液體的變化與容器內液位變化時相一致的。浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過磁耦合作用，驅動紅白色翻版翻轉180°，液位上升時，翻板由白色轉為紅色，下降時由紅色轉為白色，從而實現了液位的指示。

   由于磁性翻板指示器在無需任何電源的情況下就可反映出容器內液位的變化，使液體介質與測量指示安全隔離，為易燃易爆和有腐蝕介質的液位檢測提供了安全可靠的手段和方法。

》主要參數

   測量范圍：300-15000mm（根據現場要求定做）

   測量精度：10mm

   工作壓力：1.0、1.6、2.5、4.0、6.4、10.0MPA、16.0MPA

介質比重：≥0.45g/cm?（測量界位）

工作溫度：≤450度

變送輸出：二線制4-20mA，24VDC兩線制

連接法蘭:DN20/DN25（若采用其它法蘭請用戶在訂貨時注明）

》接線說明

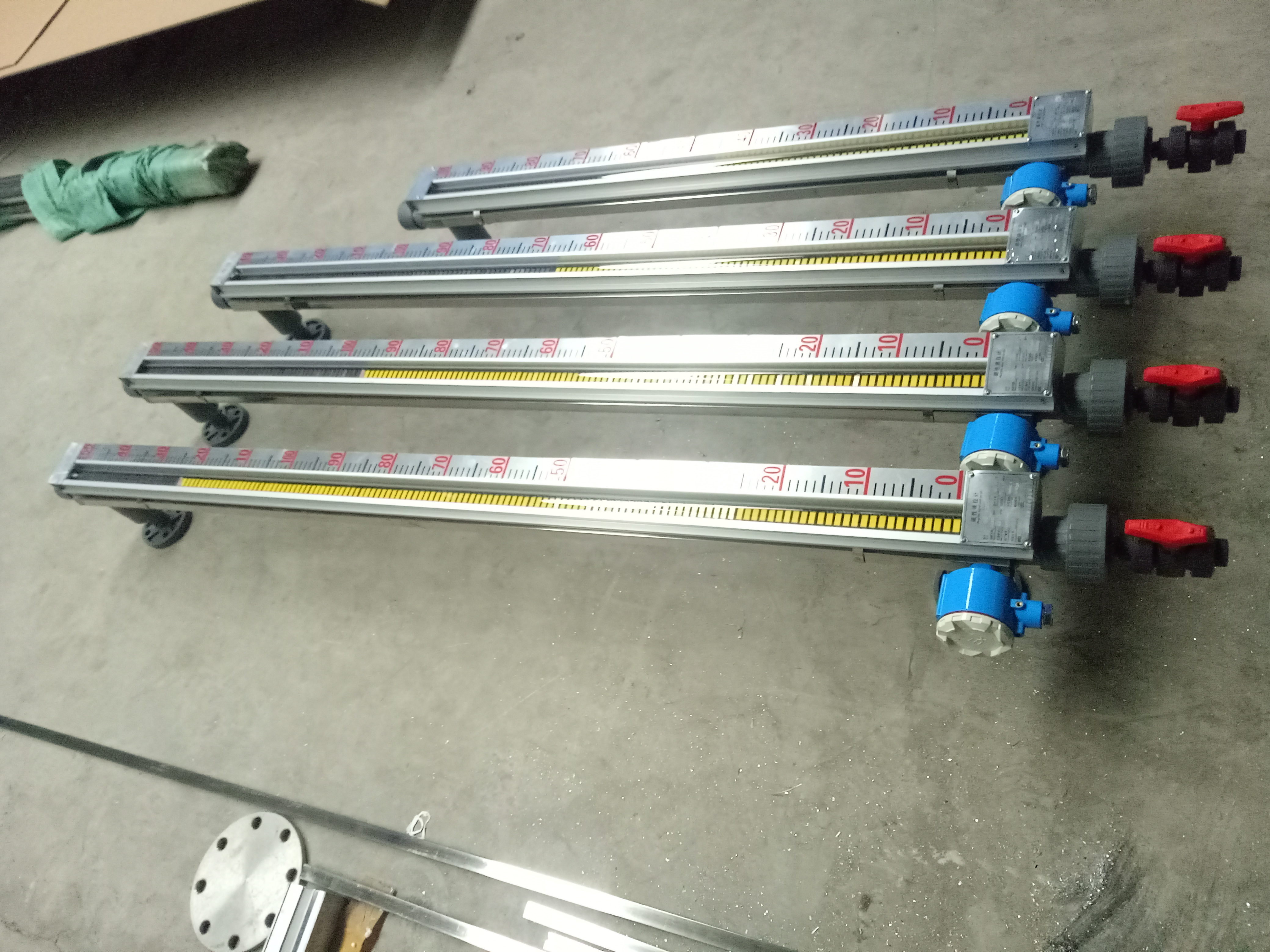

遠傳變送器遠傳變送器可將介質的液位轉換成4~20mA的標準電流信號或數字信號輸出，以方便遠程顯示和控制。

磁致伸縮變送器

利用韋德曼效應原理，通過現代的電子技術手段，精密的計測脈沖波間的時間值，達到測量液體液位的目的。

磁性開關

磁性開關用于檢測液位的某些限定點，提供報警和控制功能。開關分為帶磁記憶功能和不帶磁記憶功能兩種，通常使用較多的是帶記憶功能的開關。

本安防爆型

本安防爆適用于有危險的工況場合。除產品結構、細節上有所區別外，還需加配安全柵。

接線：參見安全柵具體型號

電子雙色指示器

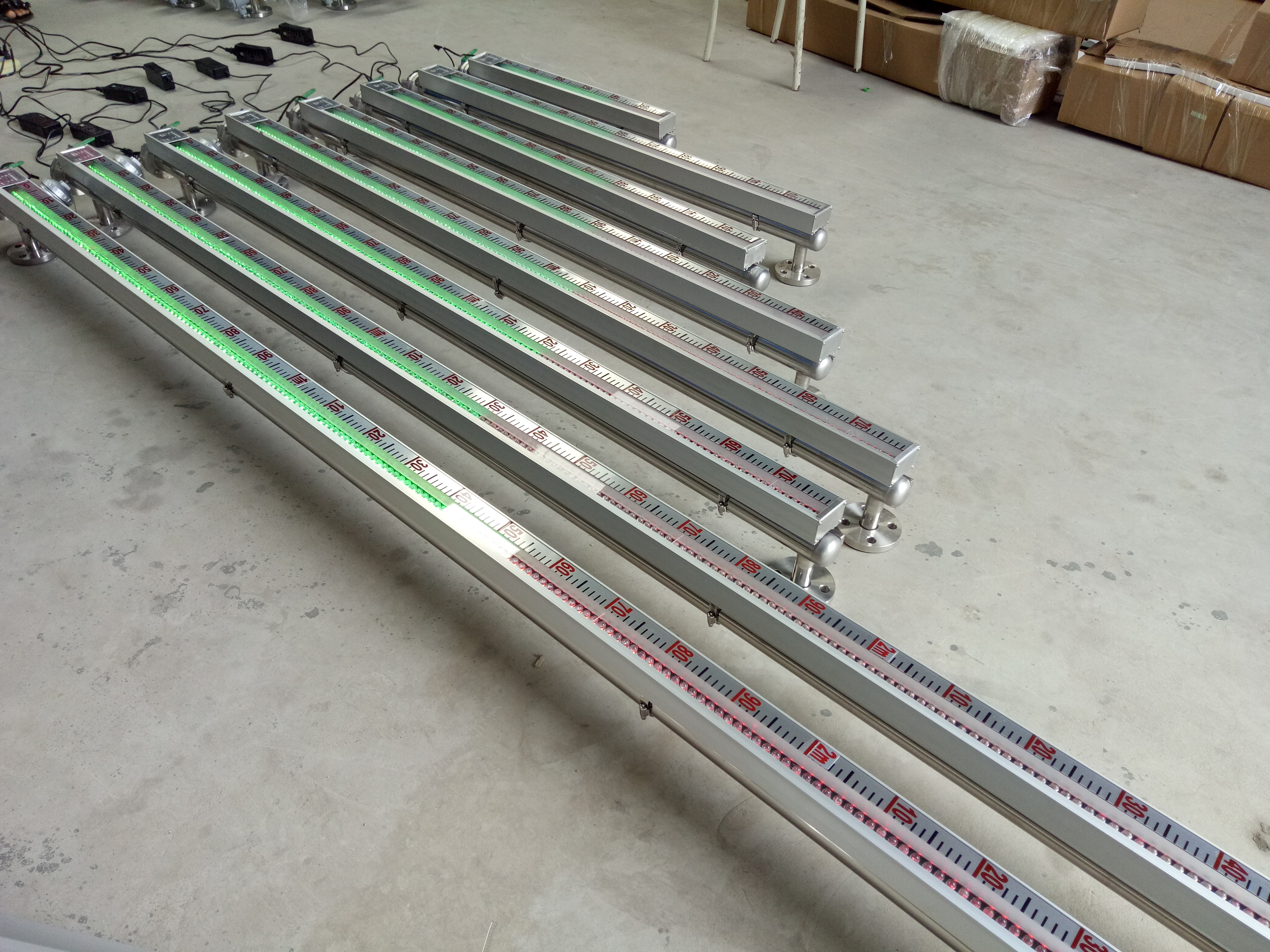

電子雙色指示器由電子電路驅動通過LED光柱的紅綠變化來檢測所測液位的高低，液綠氣紅，白天觀察距離60m，夜間可達200~300m。液位顯示清晰，可視距離遠，顯示角度大，長時間使用不容易粘附灰塵。

接線：直接接入AC220V電源

電伴熱裝置

電伴熱裝置內有電加熱層，裝配在基本型液位計的測量筒上，通電加熱使熱量均勻的傳遞至測量筒，起到加熱保溫作用，適用于低溫防凍的現場。

接線：直接接入AC220V電源

》使用說明

1. 開箱檢查儀表的型號與選購的型號是否一致，法蘭尺寸及中心距離是否與現場尺寸一致。

2. 液位計安裝需垂直，以保證磁性浮子在主導管內上下運動自如。

3. 液位計與容器之間應裝有閥門，以便清洗和檢修時切斷物料。

4. 液位計筒體周圍不容許有磁體靠近，否則會影響液位計正常工作。

5. 液位計出廠時一般不保溫，但可根據用戶需求代為保溫。如用戶自行采用伴熱管道時，需選用非導磁材料。

6. 為防止運輸途中磁性浮子在主導管內高速滑動而被撞擊，液位計出廠前，用卡絲將磁性浮子固定在下引液管處，用戶在安裝前應先抽出卡絲方能安裝。

7. 液位計安裝完畢后，需用磁鋼進行校正，對磁翻板導引一下，使零位以上顯示白色。

8. 液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體平穩流入，避免液體帶著浮子急速上升，造成磁性翻版翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。

9. 如需更換浮子時，應注意重端磁性一端向上，不能倒裝！

10. 液位計筒體內不應有雜質進入，以免對浮子造成卡阻。根據介質情況，可定期清洗主導管，罐內沉積物雜質。

》校準說明

磁翻板指示器的校準

所有液位計在出廠之前均進行嚴格的校準，出廠時以下法蘭中心線為零點，以上法蘭中心線為滿度，兩法蘭中心距為儀表的使用范圍。用戶如發現進液后標尺和零位與實際有位差，可松開喉箍，移動指示器（標尺翻板）的位置，調節指示器的位置正好對應實際的液位值。

如果發現指示器翻板排列雜亂無章，可在安裝前用隨貨磁鐵對準翻板自上而下移動，使翻板排列整齊。

當翻板排列整齊并且浮子以下為紅色而以上為白色時，說明校準完整，可進水或移動浮子觀察翻板的變化。

遠傳變送器輸出值的校準

1. 按照傳感器接線圖接線，注意24V的正負

2. 緩慢進水，使翻板正好翻到標尺的零位（或用戶事先設定好的位置），調節零位電位器，使電流輸出為4mA

3. 緩慢進水，使翻柱正好翻到標尺的滿度（或用戶事先設定好的位置），調節滿度電位器，使電流輸出正好為20mA

4. 重復以上步驟，直到輸出準確為止。一般出廠均為已調整過，用戶無需再調。如需調節，一般調節2至3遍即可。
