稱重儀表 TS-5 北京宇科泰吉

一、用途

TS-5智能數顯控制儀可與DDZ-Ⅱ、Ⅲ型儀表、各種電阻應變式壓力傳感器/變送器、測力/稱重傳感器以及其它電動單元組合儀表配套使用，該儀表操作簡單，使用方便，性能穩定可靠，具有報警功能。廣泛用于力、壓力、溫度、流量、液位、長度等物理量的顯示、控制。

二.主要技術指標

1.安裝形式：本儀表為面板表，可方便地安裝在儀表盤上

2.報警形式：上、下限雙點報警，報警點位置可在150% 量程內任意設定，以發光二極管顯示和繼電器觸點轉換形式輸出報警信號。（觸點容量為5A、220V電阻性負載）

3.輸入信號及顯示：

輸入信號:0～10mA、4～20mA、1～5V、0～5V、mV信號等。

顯示為0～9999小數點位置可調，可因測量對象選擇顯示單位。

4.精度等級：0.2%?！?個字。（在20℃±2℃時）

5.工作環境：電源為交流220V±10%，50Hz。

     功耗:10W溫度為5℃～40℃，濕度為0～90%RH，無腐蝕性氣體場合。

6.表內提供感器用直流電源12V±0.5V。

7.外形尺寸：160×80×180

8.重量：約1.0公斤。

9.采樣速度：3次/秒。

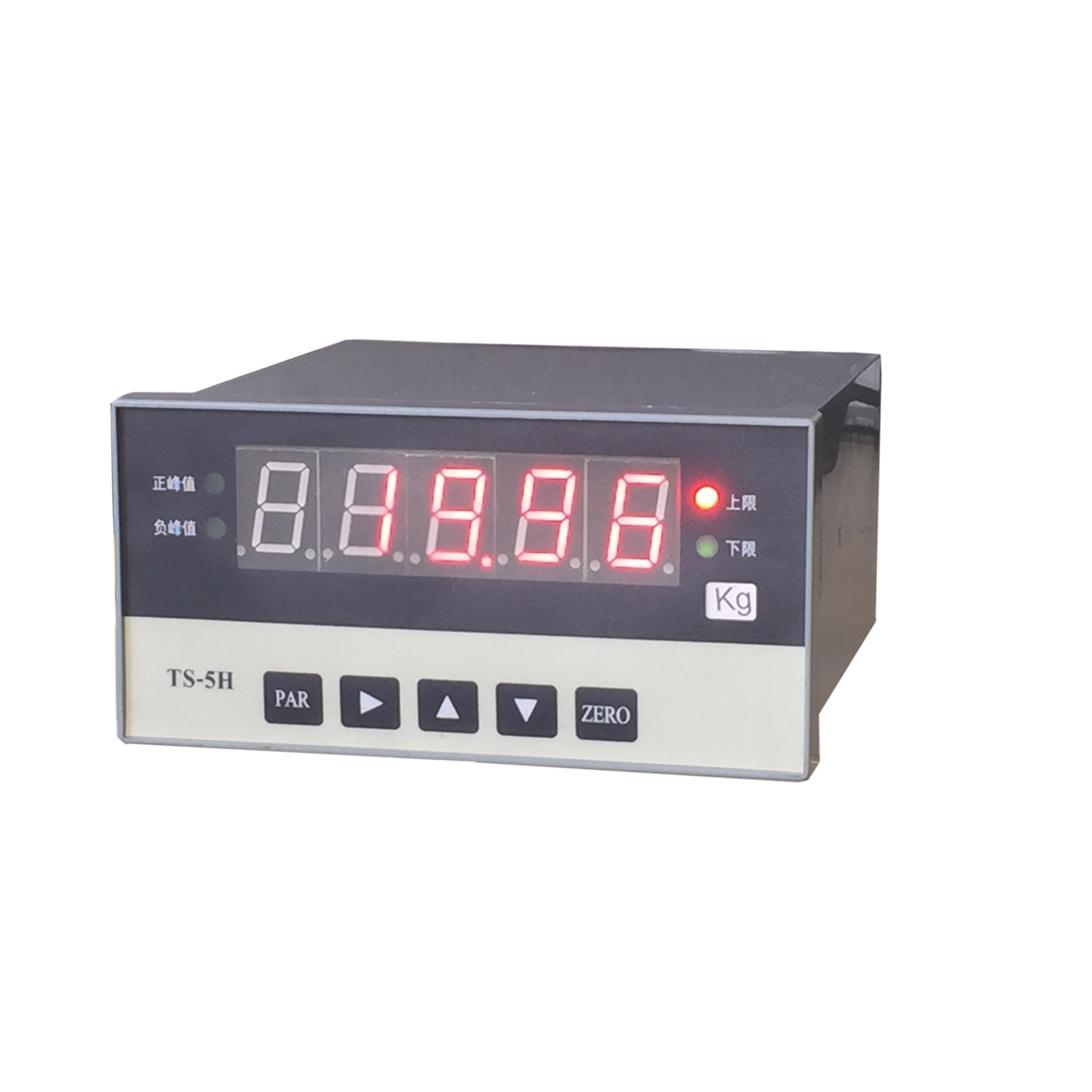

三.面板說明

1.顯示窗口：顯示測量值或設置的參數。

2.設置鍵PAR：用于上、下限等參數的設置。

3.數據移位鍵?:在設置參數時按動此鍵，可改變當前輸入的數字位。

4.數據增加鍵▲：在測量狀態下按動此鍵，顯示器顯示上限值約5秒鐘。在設置及標定狀態下按動此鍵，可使當前閃爍位的數字以1為單位遞增。

5.數據減少鍵▼:在測量狀態下按動此鍵，顯示器顯示下限值約5秒鐘。在設置及標定狀態下按動此鍵，可使當前閃爍位的數字以1為單位遞減。

6.調零鍵ZERO：將當前值作為零點存入單片機，掉電不丟失。

7.上、下限報警指示：發光二極管顯示。

四.標定

儀表在出廠前已按用戶要求完成校準標定過程，請用戶切勿輕易標定，如不小心進入“—CAL—”狀態，須在按動“ZERO”確認鍵之前斷電退出。如需校準標定，請按下列步驟進行。

1.接通電源預熱30分鐘。

2.在測定值為零時，按ZERO鍵去零，這時顯示器應顯示0。

3.加負載至傳感器量程的80%～。

4.同時按下▲和▼鍵約5秒以上，顯示器顯示-CAL-約2秒，然后顯示0000，并且高位閃爍。按動▲或▼鍵可改變數字，按動?鍵可改變數字位，直到顯示的數與所加的負載相同，然后按動ZERO鍵，顯示閃爍一下，標定完成。

五.參數設定

按住PAR鍵5秒以上，顯示器上出現CCCCC后，儀表進入?yún)?shù)設定狀態。

1.上、下限設定：松開PAR鍵這時上限指示燈和下限指示燈都亮，表示設置高限值此時顯示器顯示的數為上次設定的高限值。按動▲或▼鍵和?鍵可輸入高限值。再次按動PAR鍵   ,這時上限指示燈亮,表示設置上限值,此時顯示器顯示的數為上次設定的上限值。按動▲或▼鍵和?鍵可輸入上限值。再次按動PAR鍵，這時下限指示燈亮，表示設置下限值，此時顯示器顯示的數為上次設置的下限值。若同時按下▲、▼鍵，可改變“＋”、“－”符號。

2.小數點位置設定：再次按動PAR鍵，顯示器左邊顯示P，右邊數字顯示小數點當前所在位置，按動▲或▼鍵通過改變右邊數字，可改變小數點位置。

3.蜂鳴器報警開關設定：再次按動PAR鍵，顯示器左邊顯示B，右邊數字顯示“0”時，儀器報警時蜂鳴器為關閉狀態，其它數字時蜂鳴器為開啟狀態。按動▲或▼鍵，可改變顯示數字。

4.參數設置完成后，按ZERO鍵，退出設置狀態，完成設置。

六.其它

1.本儀表在用戶遵守保管、使用規則的條件下從出廠日起一年內發現因質量不良而不能正常工作保修。

2.為保證儀表可靠工作，必須半年或一年定期進行校核。

七.通迅:

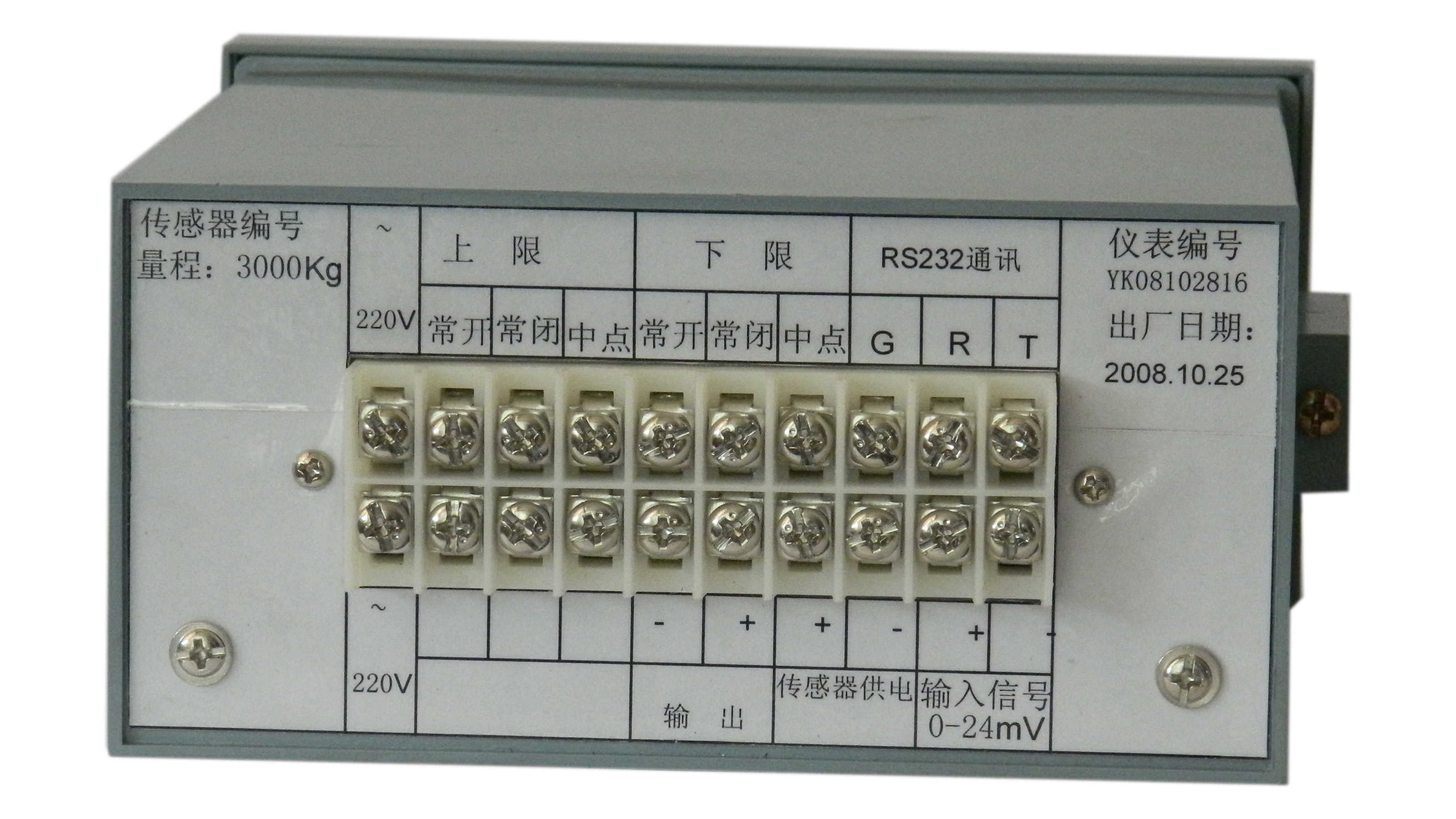

1.串行接口采用RS-232C兼容標準，數據傳輸速率為2400BPS,串行接口各引腳信號定義如下,信號邏輯電平為EIA電平,插頭采用DB9接頭:

2 --- RXD，    3 --- TXD,    5 --- GND。

2.訊號形式：

起始位 = 1

數據位 = 8

奇偶校驗位 = 無

停止位 = 1

編輯標準 = ASCⅡ碼

波特率 = 2400bps

3.儀表采用自動向外發送數據的方式，每采樣一次就發送一次數據，約為每秒3次。每貞數據的格式為一個開始信號（16進制的02）-個符號位,5位數據和小數點, ***后1個結束字（16進制03）。例如：儀表顯示的值為-123.4，則發送的數據為：02 2d 31 32 33 2c 34 03

八.定貨須知:

必須注明測量對象及測量范圍
